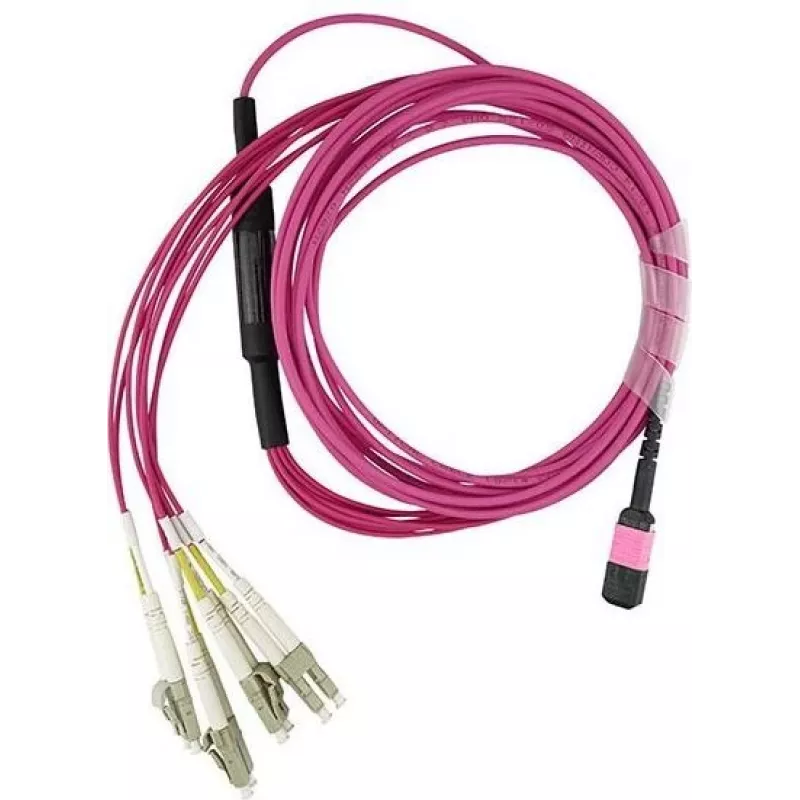

BlueOptics MPO/UPC auf 4x Duplex LC/UPC Breakout-Patchkabel 2 m, Multimode G50/125 µm OM4, 3,0 mm LSZH, 8-adrig, MPO ohne Pins, mit Prüfbericht

Dieses BlueOptics MPO/UPC auf 4x Duplex LC/UPC Breakout-Patchkabel wandelt einen einzelnen MPO-Trunk in vier Duplex-LC/UPC-Abschlüsse um. Das 2 m lange Multimode-OM4-Kabel verwendet eine G50/125-µm-Faser mit einer 8-adrigen Konstruktion und einem 3,0 mm LSZH-Mantel in Magenta. Der MPO-Stecker wird ohne Pins geliefert und das Produkt wird mit einem Mess-/Prüfbericht ausgeliefert. Es ist für hochdichte Multimode-Verbindungen in Rechenzentren, Server-Racks und optischen Patchpanels konzipiert, wo eine geordnete Auffächerung von MPO-Trunks auf LC-Duplex-Ports erforderlich ist.

Vorteile

Das Kabel bietet eine kompakte und standardisierte Methode, um einen MPO-Trunk in vier LC-Duplex-Paare aufzufächern, was eine hochdichte Portzuordnung unterstützt und den Panel-Platzbedarf minimiert. Die OM4-Multimode-Faser (G50/125 µm) ermöglicht eine erhöhte Modenbandbreite für Anwendungen mit kurzer bis mittlerer Reichweite. Der 3,0 mm LSZH-Außenmantel reduziert Rauchentwicklung und toxische Gasemissionen im Brandfall, und der mitgelieferte Prüfbericht dokumentiert die optischen Leistungsparameter zur Installationsüberprüfung. Der MPO-Stecker ist ohne Pins spezifiziert, um zu MPO/APC-losen Chassis- und Kassettenschnittstellen zu passen, die eine pinlose Trunk-Verbindung erfordern.

Geeignet für

Wichtige Spezifikationen

Verwendung

Verlegen Sie das 2 m Breakout-Kabel vom MPO-Trunk zum Ziel-Patchpanel oder zur Kassette und beachten Sie dabei die Biegeradius-Grenzwerte für Multimode-Fasern. Richten Sie den MPO-Stecker auf die entsprechende MPO-Buchse aus und schieben Sie ihn ein, bis der Stecker einrastet. Stecken Sie jedes Duplex-LC/UPC-Paar in die entsprechenden LC-Ports am Patchpanel, Transceiver oder Gerät und achten Sie auf die richtige Polarität für die Sende-/Empfangszuordnung. Überprüfen Sie die Verbindungen anhand des mitgelieferten Mess-/Prüfberichts und führen Sie bei Bedarf nach der Installation einen zusätzlichen optischen Test durch, um Dämpfung und Durchgang zu bestätigen.

Empfehlungen

Halten Sie den vom Hersteller empfohlenen Biegeradius ein und vermeiden Sie enge Kabelbinder; lagern und handhaben Sie den MPO-Stecker mit seiner Schutzkappe bis zur endgültigen Verbindung. Verwenden Sie den mitgelieferten Prüfbericht, um die gemessene Einfügedämpfung mit den Systemanforderungen zu vergleichen, und wiederholen Sie die Überprüfung nach Änderungen am Rack oder Modul.
