BlueOptics MPO/UPC auf 4×Duplex LC/UPC Breakout Patchkabel 7,5 m, Multimode OM4 G50/125 µm, 3,0 mm LSZH, 8 Adern, MPO ohne Stifte, Magenta

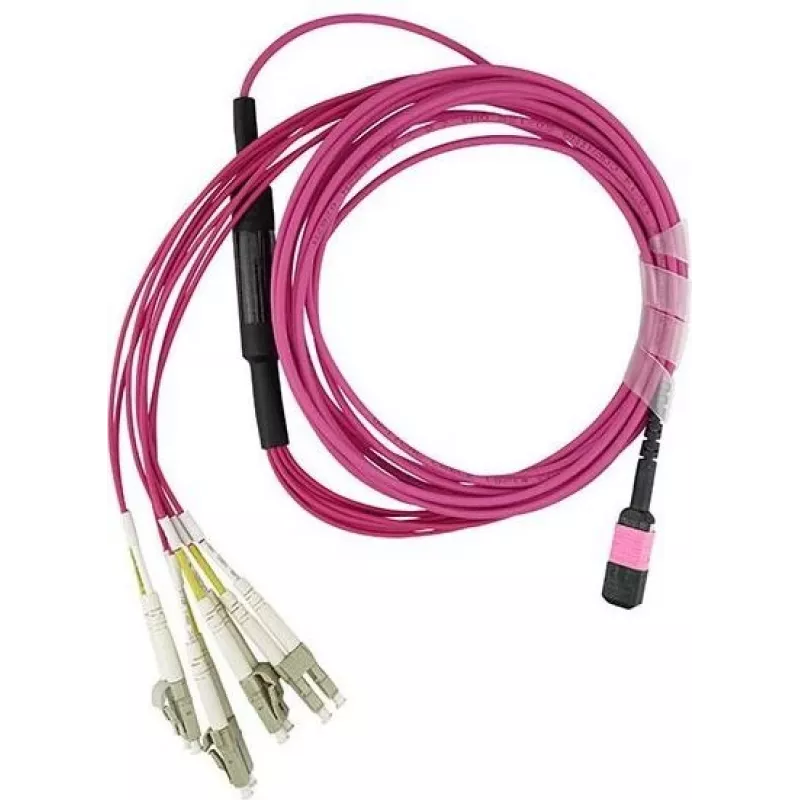

BlueOptics MPO/UPC auf 4×Duplex LC/UPC Breakout Patchkabel, 7,5 m, ist eine Multimode-OM4-Glasfaserbaugruppe (50/125 µm), die für hochdichte Konnektivität und Paralleloptikanwendungen entwickelt wurde. Das Kabel verfügt an einem Ende über einen 8-adrigen MPO-Steckverbinder (ohne Stifte) und am anderen Ende über vier Duplex-LC/UPC-Abschlüsse, die in einem flexiblen, 3,0 mm starken, Magentafarbenen LSZH-Mantel untergebracht sind. Dieses mit einem Messprotokoll gelieferte Breakout-Kabel unterstützt Trunking und parallele Kurzstreckenverbindungen wie 40G- und 100G-Installationen in Rechenzentrumsumgebungen.

Vorteile

Dieses Kabel bietet kompakte parallele Konnektivität, die Übergänge zwischen MPO-basierten Trunkleitungen und LC-abgeschlossenen Geräten vereinfacht. Die OM4-Multimodefaser bietet eine verbesserte Bandbreite und geringere Modendispersion im Vergleich zu niedrigeren Multimode-Typen und unterstützt so höhere Gesamtdatenraten über kurze Entfernungen. Der LSZH-Mantel reduziert das Risiko von Rauch- und Giftgasemissionen bei Installationen in beengten Räumen, während die Magentafarbene Kennzeichnung eine schnelle visuelle Identifizierung von OM4-Multimode-Verbindungen ermöglicht. Die mitgelieferte Messdokumentation verifiziert die Einfügedämpfungswerte für eine zuverlässige Bereitstellung.

Geeignet für

Wichtige technische Daten

Verwendung

Installieren Sie das MPO-Ende im MPO-Trunk oder MPO-Port einer Kassette oder eines Patchpanels und stellen Sie sicher, dass die Polarität und Ausrichtung für die MPO-Variante ohne Stifte korrekt ist. Verbinden Sie die vier Duplex-LC/UPC-Paare mit den Ziel-Transceivern, Patchpanels oder Geräteports und prüfen Sie, ob die Sende- und Empfangswege der erwarteten Zuordnung entsprechen. Verlegen Sie das 3,0-mm-LSZH-Kabel so, dass enge Biegungen und mechanische Beanspruchung vermieden werden; beachten Sie die Empfehlungen des Geräteherstellers zum Mindestbiegeradius. Verwenden Sie das mitgelieferte Messprotokoll, um Einfügedämpfung und Durchgang nach der Installation zu bestätigen.

Empfehlungen

Bestätigen Sie vor der Installation die MPO-Polarität (A/B oder Schlüssel oben/Schlüssel unten), die von Ihrem Paralleloptik-Equipment benötigt wird, und beschriften Sie beide Enden für die zukünftige Wartung. Halten Sie die Endflächen der Steckverbinder sauber und überprüfen Sie sie mit einem Fasermikroskop; verwenden Sie geeignete Reinigungswerkzeuge, wenn Verunreinigungen gefunden werden. Vermeiden Sie für eine optimale Leistung scharfe Biegungen und sichern Sie das Kabel, um Bewegungen zu verhindern, die die Abschlüsse belasten könnten.
