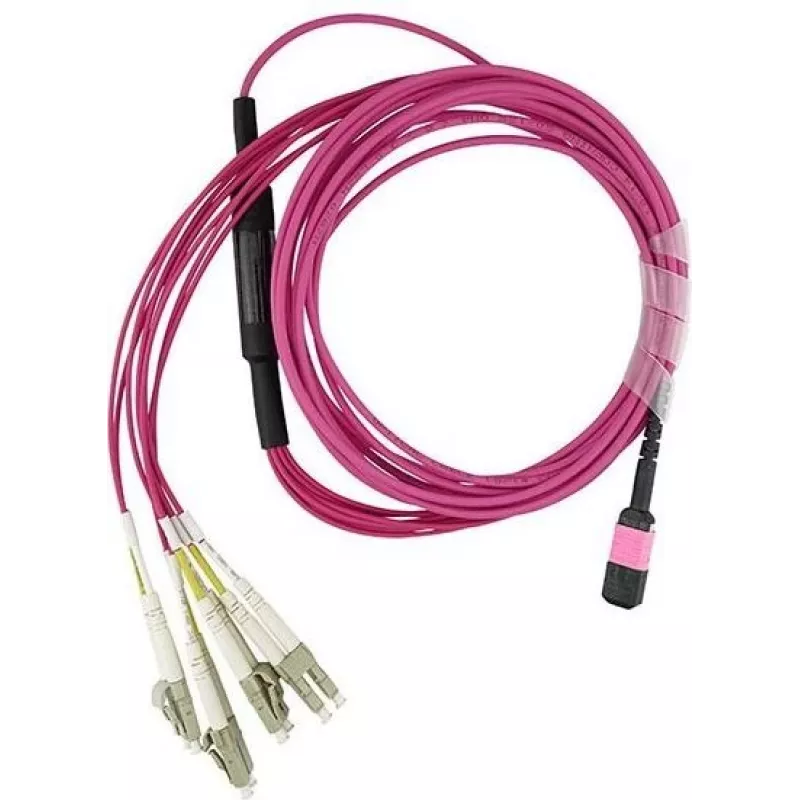

BlueOptics MPO–4xDuplex LC Multimode Breakout Patchkabel MCA7J60-C010, 10 m, OM4 G50/125µm, 3,0 mm LSZH, 8‑adrig, MPO (ohne Pins) auf 4× Duplex LC/UPC

Das BlueOptics MPO–4xDuplex LC Multimode Breakout Patchkabel MCA7J60-C010 ist eine werkseitig konfektionierte Glasfaserbaugruppe, die für parallele Optikverbindungen und hochdichte Trunking in Rechenzentren und Firmennetzwerken entwickelt wurde. Das Kabel verfügt an einem Ende über einen MPO-Stecker (ohne Pins) und am anderen Ende über vier Duplex-LC/UPC-Stecker, wobei OM4-Multimodefaser (50/125 µm) über acht Adern verwendet wird. Die 10-m-Länge und der 3,0-mm-LSZH-Mantel in Magenta ermöglichen eine klare Kennzeichnung und verringerte Rauchentwicklung im Brandfall. Die Baugruppe wird mit einem Messprotokoll geliefert, das die optische Leistung dokumentiert.

Vorteile

Dieses Multimode-Breakout-Kabel bietet eine kompakte, vorkonfektionierte Lösung zur Verbindung von MPO-Trunkleitungen mit mehreren LC-Ports ohne Vor-Ort-Konfektionierung. Die OM4-Faser liefert eine verbesserte Bandbreite und reduzierte Modendispersion für parallele Anwendungen auf kurzen Strecken. Das LSZH-Mantelmaterial minimiert giftige Gase und Rauch in geschlossenen Räumen, während der 3,0-mm-Durchmesser ein Gleichgewicht zwischen Flexibilität und mechanischem Schutz bietet. Der MPO-Stecker ohne Pins verringert das Risiko von Pin-Beschädigungen während der Handhabung und vereinfacht das Stecken mit MPO-Adaptern, die pinlose Stecker aufnehmen.

Geeignet für

Technische Daten

Verwendung

Verlegen Sie das Kabel entlang geeigneter Kabelmanagementpfade und vermeiden Sie enge Biegungen und Quetschungen. Schließen Sie das MPO-Ende (ohne Pins) an einen kompatiblen MPO-Trunk oder eine Kassette an, die pinlose Stecker aufnimmt, und achten Sie auf korrekte Ausrichtung und festen Sitz. Stecken Sie die vier Duplex-LC/UPC-Stecker in die entsprechenden LC-Ports oder Patchpanel-Adapter. Überprüfen Sie die Verbindungen anhand des mitgelieferten Messprotokolls oder führen Sie zusätzliche Tests mit Ihren optischen Testgeräten durch, um Einfügedämpfung und Kanalkontinuität zu bestätigen.

Empfehlungen

Halten Sie den vom Hersteller vorgegebenen Mindestbiegeradius ein (in der Regel ein Vielfaches des Kabeldurchmessers) und lassen Sie Staubkappen auf unbenutzten Steckern. Verwenden Sie MPO-Reinigungswerkzeuge und LC-Steckerreiniger vor dem Stecken, um geringe Dämpfung sicherzustellen. Befolgen Sie bei automatisierten oder hochgeschwindigkeitsparallelen Optiken die Anweisungen des Geräteherstellers zu Faserpolarität und Bandbelegung, um eine korrekte Kanalausrichtung sicherzustellen.
