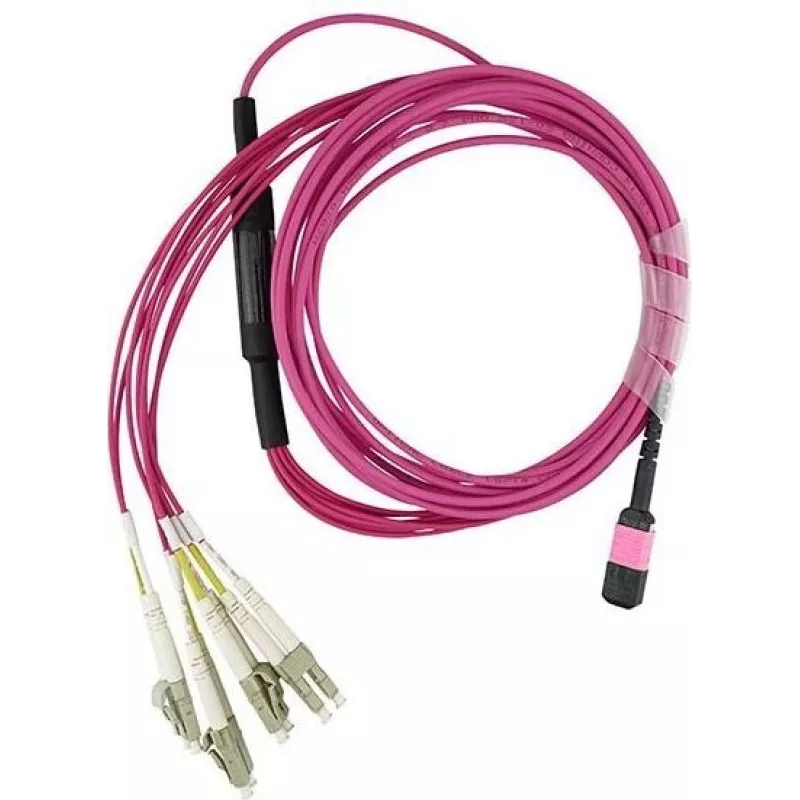

BlueOptics MCA7J60-C007-BO MPO/UPC auf 4×Duplex LC/UPC 7,5 m Multimode OM4 50/125 µm LSZH 3,0 mm 8-adriges MPO ohne Stifte

BlueOptics MCA7J60-C007-BO MPO/UPC auf 4×Duplex LC/UPC 7,5 m ist ein Multimode-OM4-Breakout-Patchkabel, das für hochdichte Glasfaserinstallationen entwickelt wurde. Das Kabel verfügt an einem Ende über einen 8-adrigen MPO-Stecker (ohne Stifte) und am anderen Ende über vier Duplex-LC/UPC-Stecker, was eine einfache Umwandlung von MPO-Trunk-Leitungen auf Standard-LC-Duplex-Ports ermöglicht. Mit einer Länge von 7,5 Metern und einem 3,0 mm starken, raucharmen, halogenfreien (LSZH) Mantel in Magenta ist dieses Kabel für Trunking, Patching und Hochgeschwindigkeits-Multimode-Verbindungen in Rechenzentren vorgesehen. Ein Werksprüfbericht liegt bei, um die optische Leistung zu dokumentieren.

Vorteile

Dieses OM4-Multimode-Breakout-Kabel unterstützt eine höhere Bandbreite und größere Reichweite im Vergleich zu Multimode-Fasern niedrigerer Klasse und eignet sich für 10G/40G/100G-Multimode-Anwendungen, wenn es innerhalb der Systemgrenzen eingesetzt wird. Die Konfiguration MPO/UPC auf 4×Duplex LC/UPC vereinfacht Querverbindungen zwischen MPO-Backbone-Trunks und Duplex-LC-Geräteports ohne zusätzliche Patch-Hardware. Der 3,0 mm LSZH-Mantel reduziert die Freisetzung giftiger Emissionen im Brandfall, und die Magentafarbene Kennzeichnung ermöglicht eine schnelle visuelle Identifizierung von OM4-Multimode-Verbindungen. Der beiliegende Prüfbericht bestätigt die Einfügedämpfung und Durchgängigkeit für einen zuverlässigen Einsatz.

Geeignet für

Technische Daten

Verwendung

Stellen Sie vor der Installation sicher, dass die zu verbindenden Steckverbinder und Transceiver sauber sind und dass die MPO-Kodierung und -Polarität mit der vorgesehenen Kanalanordnung übereinstimmen. Verlegen Sie das Kabel unter Vermeidung enger Biegungen und übermäßiger Zugkräfte; halten Sie den für 3,0 mm Multimode-Kabel empfohlenen Mindestbiegeradius ein. Stecken Sie das MPO-Ende in den MPO-Trunk oder die Kassette und verbinden Sie die vier Duplex-LC-Stecker mit den entsprechenden LC-Ports an Patchpanels oder aktiven Geräten. Überprüfen Sie die Durchgängigkeit der Verbindung und die Einfügedämpfung mit geeigneten Testgeräten oder ziehen Sie den beiliegenden Prüfbericht für die Referenzwerte heran.

Empfehlungen

Lagern und handhaben Sie das Kabel in einer trockenen Umgebung und vermeiden Sie Knicke. Verwenden Sie Staubschutzkappen an ungenutzten Steckverbindern, um Verschmutzungen zu vermeiden, und führen Sie regelmäßige Inspektionen und Reinigung der Faserendflächen mit zugelassenen Reinigungswerkzeugen durch. Stimmen Sie die Polarität des Kabels und die MPO-Konfiguration ohne Stifte auf Ihr Patchschema und die MPO-Kassetten ab, um eine korrekte Kanalausrichtung zu gewährleisten.
