BlueOptics F5-UPG-QSFP4X10LR-3M-BO InfiniBand Glasfaserkabel MTP 4x LC 3m

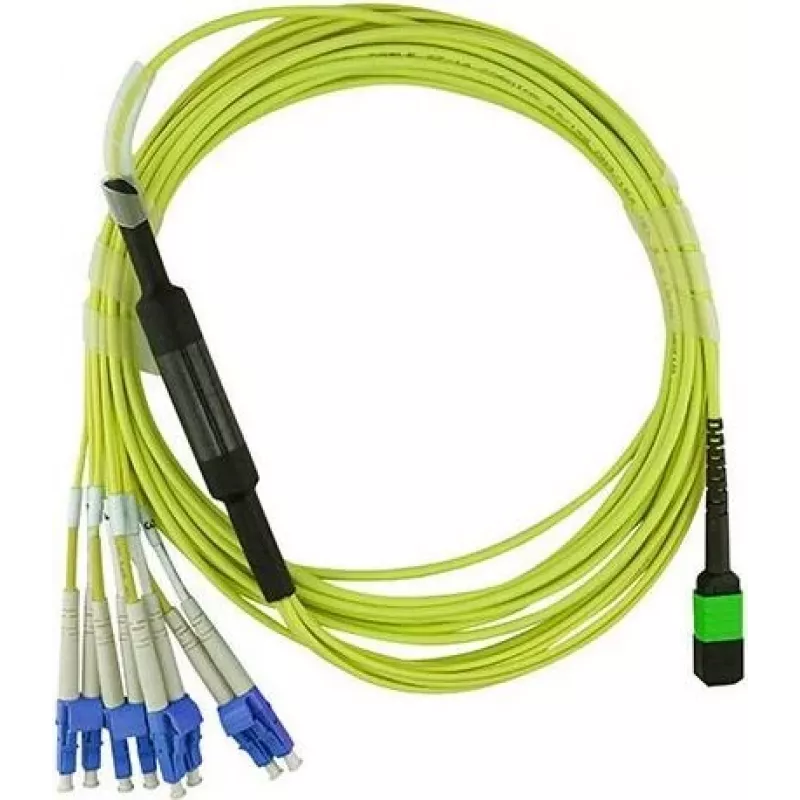

Das BlueOptics F5-UPG-QSFP4X10LR-3M-BO InfiniBand Glasfaserkabel MTP 4x LC 3m ist ein 3 Meter langes Singlemode-Patchkabel, das für hochwertige optische Verbindungen entwickelt wurde. Es verfügt über einen MTP-Mehrfaserstecker an einem Ende und vier LC-Duplex-Stecker am anderen Ende und verwendet G.657.A1-laseroptimierte Singlemode-Faser mit einem 125 µm Kerndurchmesser und einem LSZH-Außenmantel. Das Kabel ist für die Verbindung von Patchpanels, Transceivern und anderen optischen Ports in Rechenzentren und Netzwerkgeräten vorgesehen und bietet geringe Dämpfung und stabile Leistung.

Vorteile

Das Kabel kombiniert eine MTP-auf-4x-LC-Topologie, die die Konsolidierung mehrerer Kanäle in einen einzigen MPO-ähnlichen Stecker ermöglicht, während individuelle LC-Abschlüsse für Transceiver-Verbindungen erhalten bleiben. Die Verwendung von G.657.A1-Singlemode-Faser gewährleistet gute Biegeleistung und Kompatibilität mit gängigen Singlemode-Systemen. Der LSZH-Mantel reduziert Halogenemission und Rauchentwicklung im Brandfall, und die Produktionsprüfung mit Interferometer und OTDR verifiziert die Einfügedämpfung und Rückflussdämpfung für zuverlässigen Betrieb.

Geeignet für

Technische Daten

Verwendung

Installieren Sie das Kabel, indem Sie den MTP-Stecker in den entsprechenden MTP/MPO-Port an einem Patchpanel oder einer Kassette einstecken und die vier LC-Stecker mit den entsprechenden LC-Transceiver-Ports verbinden. Achten Sie auf die richtige Kodierung und Polarität beim Zusammenstecken der Stecker und vermeiden Sie scharfe Biegungen in der Nähe der Steckertüllen; G.657.A1-Faser toleriert engere Biegungen, aber die üblichen Handhabungspraktiken für Kabel sollten eingehalten werden. Überprüfen Sie den beiliegenden Werksprüfbericht auf Einfügedämpfungs- und Rückflussdämpfungswerte nach der Installation, um die Verbindungsleistung zu bestätigen.

Empfehlungen

Für optimale Leistung verlegen Sie das Kabel in Kabelmanagementwannen oder Patchpanels, um Zugbelastung zu vermeiden und Biegeradien einzuhalten. Verwenden Sie Staubschutzkappen an ungenutzten Steckern und überprüfen Sie die Polaritätszuordnung zwischen MTP und den 4x-LC-Ausgängen bei der Integration mit Transceivern oder Breakout-Kassetten.
