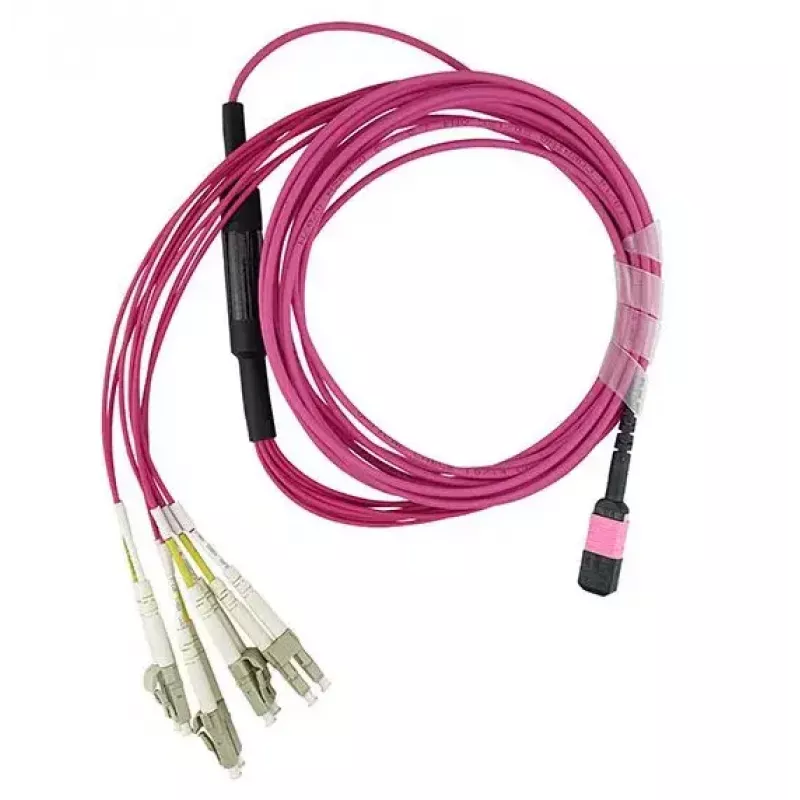

BlueOptics CBL-MPO12-4LC-OM4-10M InfiniBand Glasfaserkabel 10m MPO/UPC 4x LC Duplex/UPC

Das BlueOptics CBL-MPO12-4LC-OM4-10M ist ein 10 Meter langes Multimode-Glasfaserkabel, das für hochdichte InfiniBand-Umgebungen und Kurzstreckenverbindungen in Rechenzentren entwickelt wurde. Es verfügt über einen MPO-Stecker an einem Ende und vier LC-Duplex-Stecker am anderen Ende und ermöglicht eine Vollduplex-Übertragung über OM4-Multimodefaser. Das Kabel bietet gleichbleibende optische Leistung, geringe Einfügedämpfung und zuverlässige Signalintegrität für Hochgeschwindigkeitsverbindungen in Serverschränken, Switch-Panels und Patch-Systemen.

Vorteile

Diese Glasfaserbaugruppe nutzt OM4-Multimodefaser, um im Vergleich zu niedrigeren Multimode-Typen innerhalb derselben Bereitstellung eine höhere Bandbreite und größere Reichweite zu unterstützen. Die MPO-auf-4xLC-Konfiguration vereinfacht die Migration zwischen hochdichten Trunk-Verkabelungen und LC-basierten Transceivern oder Modulen. Die Länge von 10 m bietet flexible Verlegungsmöglichkeiten in Rack- und Schrank-Layouts und gewährleistet gleichzeitig vorhersehbare optische Verlustbudgets und einen stabilen Vollduplex-Betrieb, der für InfiniBand-Verbindungen und andere Kurzreichweiten-Netzwerke mit hohem Durchsatz geeignet ist.

Geeignet für

• Kurzstrecken-InfiniBand-Verbindungen in Rechenzentren und HPC-Clustern
• Anschluss von MPO-Trunk-Leitungen an LC-Port-Transceiver oder Patch-Panels
• Hochdichte Rack-Patch- und Querverbindungsanwendungen
• Server-zu-Switch- und Switch-zu-Switch-Verbindungen innerhalb desselben Geräteraums

Technische Daten

• Fasertyp: OM4-Multimodefaser
• Kabellänge: 10 Meter

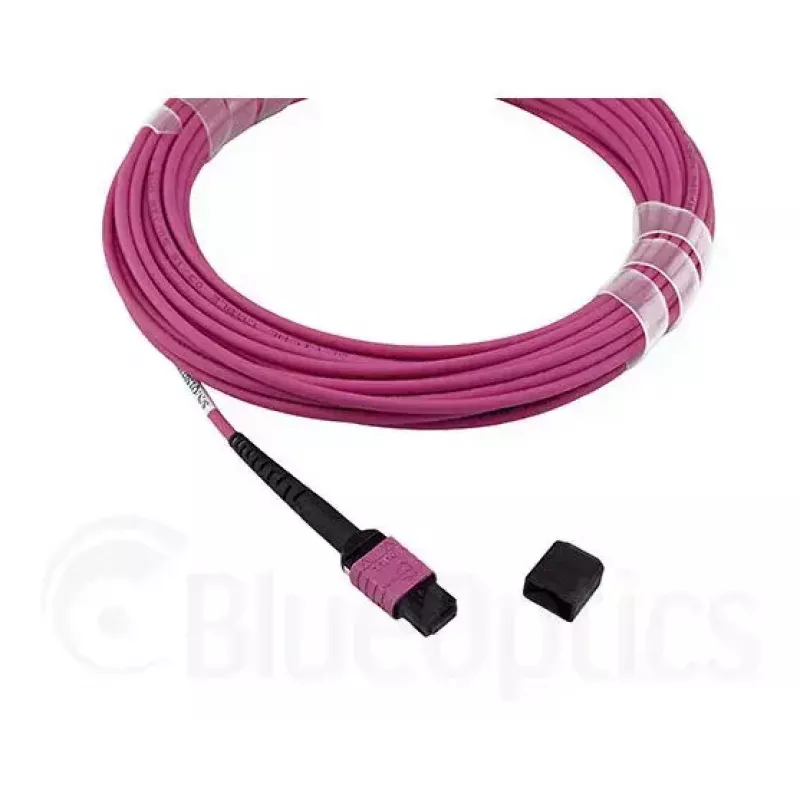

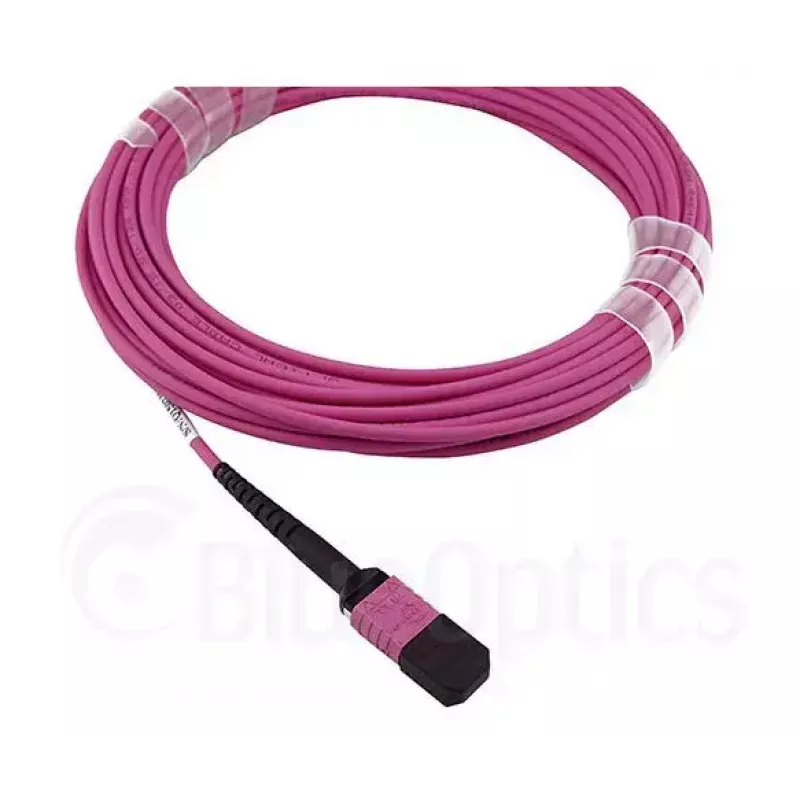

• Stecker A: MPO, Mehrfaserstecker

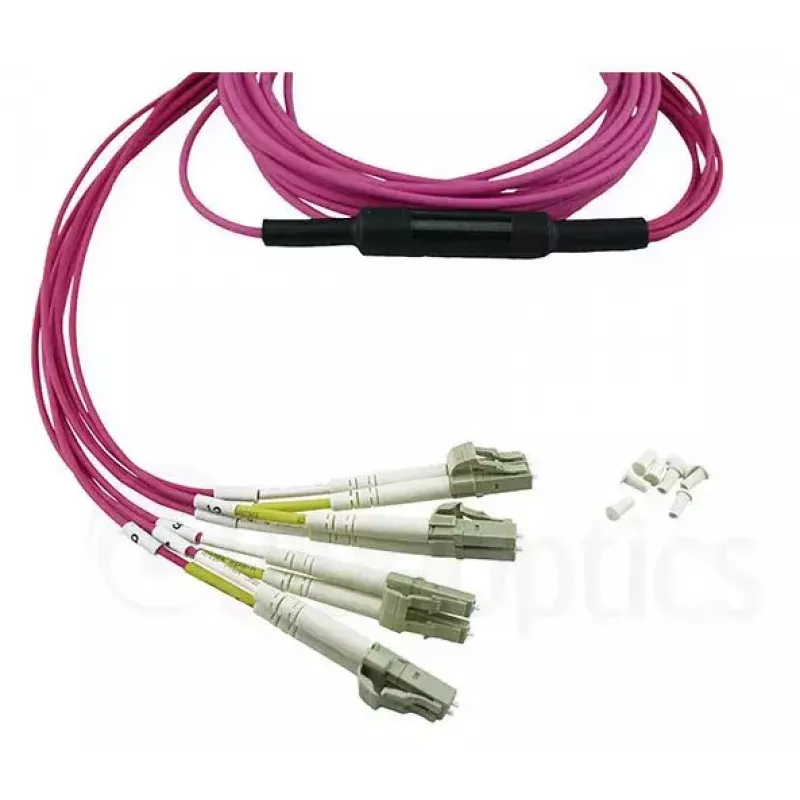

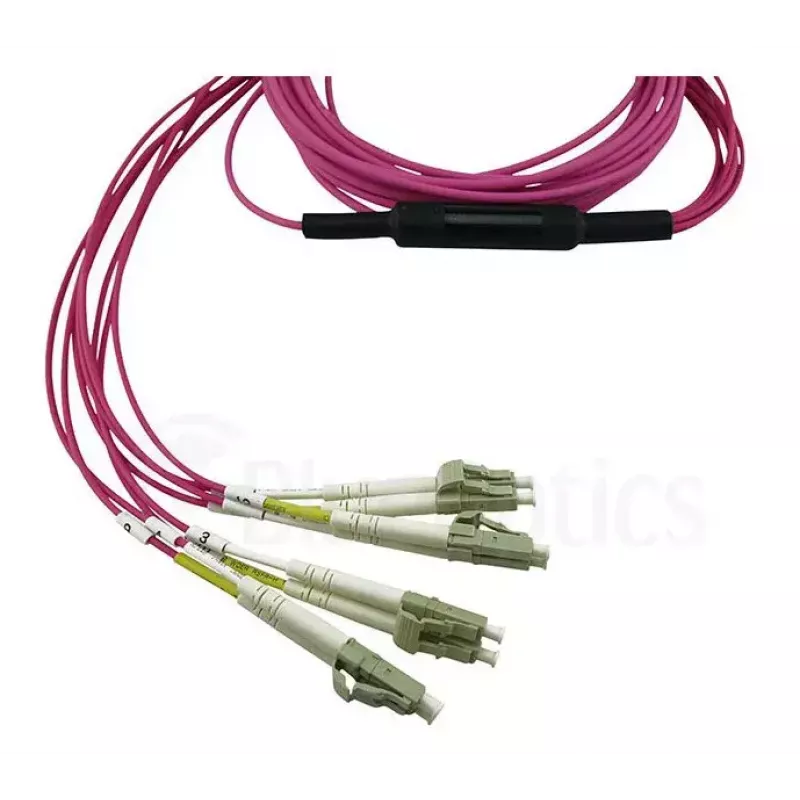

• Stecker B: 4 × LC-Duplex-Stecker
• Politurtyp: UPC (Ultra Physical Contact) Endflächen
• Übertragung: optische Vollduplex-Multimode-Verbindungen
• Typische Verwendung: Kurzreichweiten-Verbindungen mit hoher Bandbreite

Verwendung

Verlegen Sie das Kabel durch Ihr Rack oder Kabelmanagementsystem, um scharfe Biegungen und übermäßige Spannung zu vermeiden. Stecken Sie das MPO-Ende in den entsprechenden Mehrfaser-Trunk oder das Modul, achten Sie auf die korrekte Ausrichtung und Schlüsselorientierung, und verbinden Sie die LC-Duplex-Enden mit den passenden LC-Ports an Transceivern, Patch-Panels oder Netzwerkgeräten. Überprüfen Sie den Verbindungsstatus an beiden Enden und messen Sie bei Bedarf die optische Dämpfung, um sicherzustellen, dass die Verbindung das System-Budget einhält. Behandeln Sie die Steckerendflächen vorsichtig und reinigen Sie sie vor dem Stecken mit zugelassenen Faserreinigungswerkzeugen, um Verschmutzung und Signalverschlechterung zu vermeiden.

Empfehlungen

Lagern und handhaben Sie das Kabel so, dass der minimale Biegeradius für OM4-Multimodefaser eingehalten wird und mechanische Belastungen vermieden werden. Verwenden Sie ein beschriftetes Kabelmanagement und überprüfen Sie bei der Integration in bestehende Infrastrukturen die Polarität und Kanalzuordnung zwischen dem MPO-Trunk und den einzelnen LC-Paaren, um einen korrekten Vollduplex-Betrieb sicherzustellen.
