B-Tech SYSTEM 2 – Hochbelastbare Zwillingsmast-Decken-/Bodenhalterung für Ø50mm Masten

Die B-Tech SYSTEM 2 BT7807 ist eine hochbelastbare Zwillingsmast-Decken- oder Bodenhalterung, die für Ø50mm Masten konzipiert wurde. Hergestellt aus hochbelastbarem Stahl und in Schwarz lackiert, bietet diese Basis (Einzelpackung) eine sichere Schnittstelle zwischen tragenden Oberflächen und Zwillingsmasten, die in anspruchsvollen AV- und Display-Installationen verwendet werden. Die Halterung ist so konstruiert, dass sie beträchtliche Lasten trägt und Multi-Screen- oder komplexe AV-Konfigurationen ermöglicht, bei denen Stärke und zuverlässige Ausrichtung erforderlich sind.

Vorteile

Diese Zwillingsmasthalterung bietet eine zuverlässige Tragfähigkeit und stabile Unterstützung für schwere Displays und Geräte, mit mehreren Madenschrauben, um die rechtwinklige Ausrichtung unter Last beizubehalten. Das Design beschleunigt Zwillingsmastinstallationen, da das Messen des Mastmittenabstands entfällt, und umfasst integrierte Kabelmanagement-Optionen sowie einen internen Endanschlag, der eine sichere Montage bei Bodeninstallation unterstützt. Ein mitgelieferter Sicherungsbolzen erhöht die Installationssicherheit.

Geeignet für

• Hochbelastbare Flachbildschirminstallationen in gewerblichen oder öffentlichen Räumen

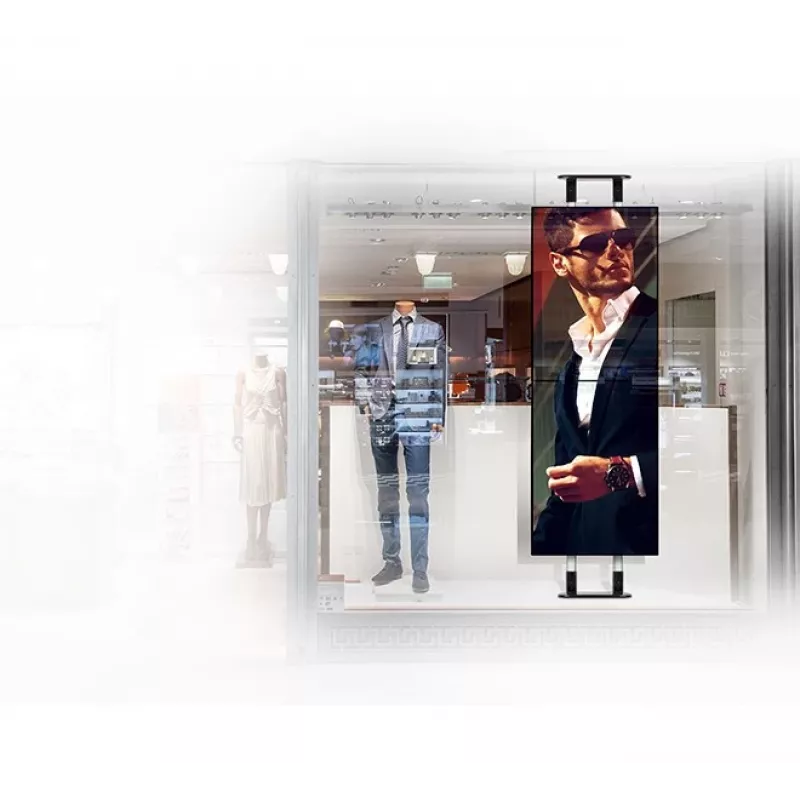

• Multi-Screen-Videowände und gestapelte Display-Konfigurationen
• AV-Racks und Geräte, die ein Zwillingsmast-Tragsystem benötigen
• Installationen, bei denen eine sichere Decken- oder Bodenverankerung erforderlich ist

Wesentliche Spezifikationen

• Material: hochbelastbarer Stahl
• Oberfläche: Schwarz
• Kompatibler Mastdurchmesser: Ø50 mm
• Maximale Tragfähigkeit: 200 kg
• Breite: 426 mm
• Tiefe: 150 mm
• Menge pro Packung: 1 Stück

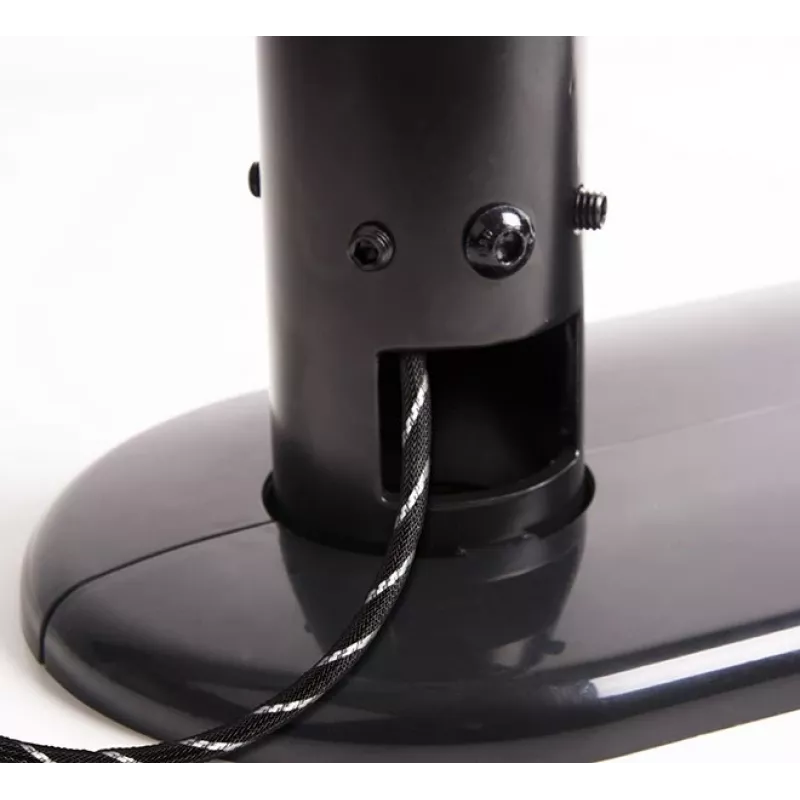

• Kabelmanagement: von oben oder seitlich zugänglich
• Enthält mehrere Madenschrauben, internen Endanschlag und Sicherungsbolzen

Verwendung

Positionieren Sie die Basis auf einer geeigneten tragenden Oberfläche (Decke oder Boden) und markieren Sie die Befestigungspunkte gemäß den örtlichen Bau- und Sicherheitsvorschriften. Setzen Sie die Ø50mm Masten in die Halterung ein, nutzen Sie den internen Endanschlag bei Bodenmontage, und sichern Sie alles mit den mitgelieferten Madenschrauben und dem Sicherungsbolzen. Führen Sie Kabel durch den oberen oder seitlichen Kabelmanagement-Eingang, bevor Sie alles endgültig festziehen. Stellen Sie sicher, dass alle Befestigungselemente mit den empfohlenen Drehmomenten angezogen sind, und überprüfen Sie die rechtwinklige Ausrichtung der Masten vor dem Beladen.

Empfehlungen

Vergewissern Sie sich, dass die tragende Struktur und die Befestigungsmittel für das kombinierte Gewicht von Halterung, Masten und angeschlossener Ausrüstung ausgelegt sind. Planen Sie bei Multi-Screen-Installationen die Kabelführung und Lastverteilung im Voraus. Überprüfen Sie regelmäßig Madenschrauben, Sicherungsbolzen und Befestigungen auf festen Sitz, insbesondere nach der Erstinstallation und unter schweren Lasten.
