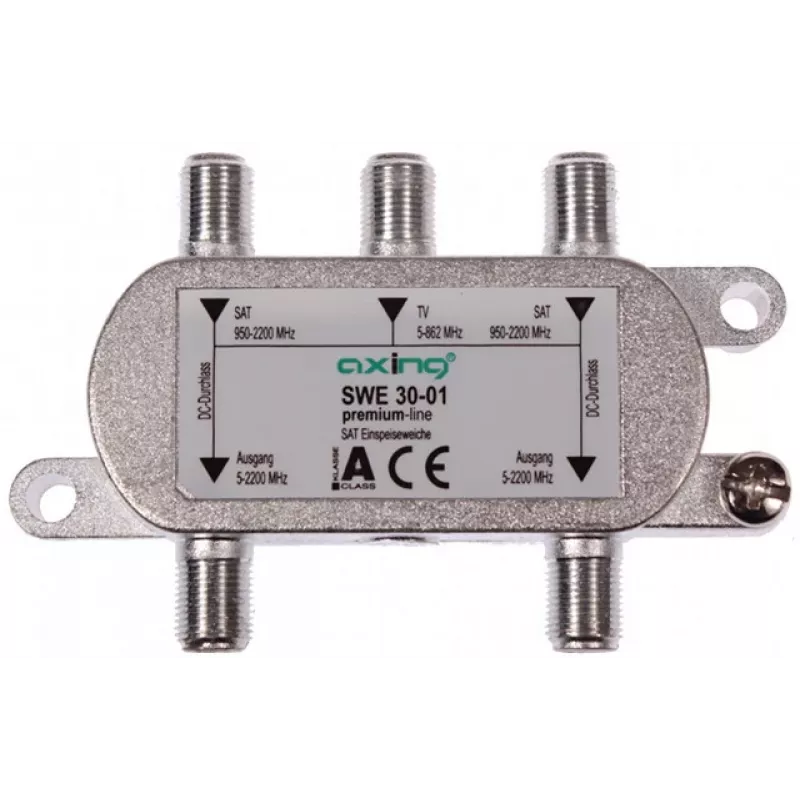

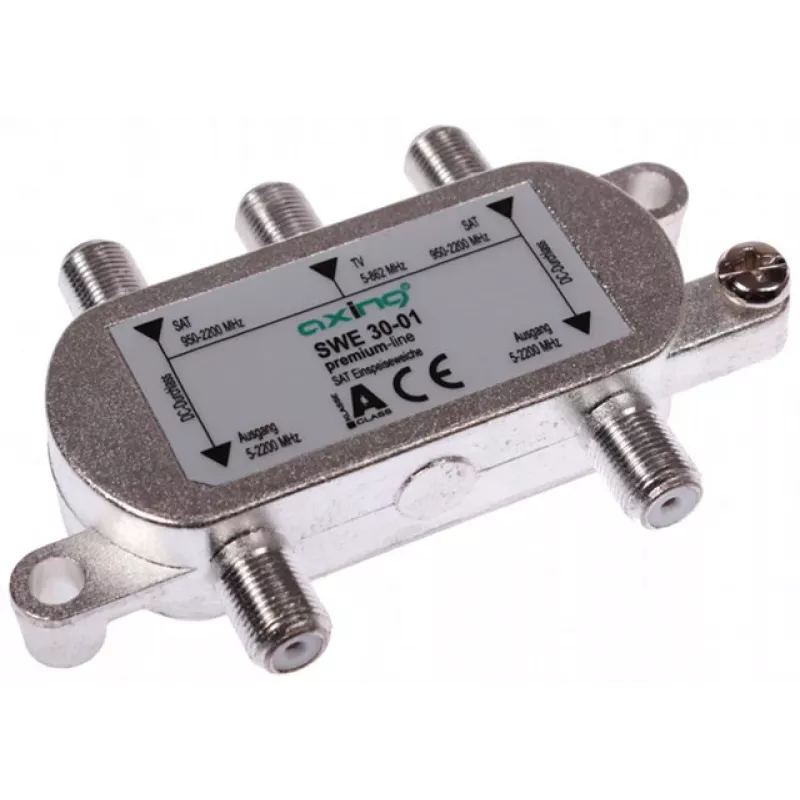

AXING SUMATOR AX SWE 30-01 Satelliten-/terrestrischer Signalcombiner (Diplexer)

Der AXING SUMATOR AX SWE 30-01 ist ein leistungsstarker Satelliten-/terrestrischer Signalcombiner (Diplexer), der terrestrische (DVB-T/T2) und Satellitensignale (DVB-S/S2) auf einem einzigen Koaxialkabel zusammenführt. Dieses kompakte und zuverlässige Gerät eignet sich ideal für Inneninstallationen mit begrenztem Platzangebot und höchsten Anforderungen an die Signalintegrität.

Vorteile

Kombiniert terrestrische und Satellitensignale auf einem Kabel und reduziert so die Verkabelungskomplexität. Bietet geringe Einfügedämpfung sowohl für terrestrische als auch für Satellitenpfade, was eine minimale Signalverschlechterung gewährleistet. Bietet DC-Durchlass am Satelliteneingang zur Stromversorgung eines LNBs mit einem maximalen Strom von 500 mA. Abschirmung der Klasse A bietet hervorragende Immunität gegen Störungen. Robustes Metallgehäuse gewährleistet Langlebigkeit und dauerhafte Leistung.

Geeignet für

• Inneninstallationen von Satelliten- und terrestrischen TV-Anlagen
• Ein-Kabel-Verteilung in Wohnungen, Hotels und Büros
• Nachrüstung bestehender Koaxialnetze zur Unterstützung sowohl terrestrischer als auch Satellitensignale

Technische Daten

• Produkttyp: Satelliten-/terrestrischer Signalcombiner (Diplexer)
• Eingänge: 2 (1x terrestrisch, 1x Satellit)
• Ausgänge: 1 (kombiniert)
• Terrestrischer Frequenzbereich: 5 - 862 MHz
• Satelliten-Frequenzbereich: 950 - 2400 MHz
• Terrestrische Einfügedämpfung: < 1,5 dB
• Satelliten-Einfügedämpfung: < 2,0 dB
• Isolation (terrestrisch zu Satellit): > 20 dB
• Isolation (Satellit zu terrestrisch): > 20 dB
• DC-Durchlass: Ja, am Satelliteneingang
• Max. DC-Strom (Satellit): 500 mA
• Impedanz: 75 Ohm
• Anschlusstyp: F-Stecker
• Schirmungsfaktor: Klasse A
• Rückflussdämpfung: > 10 dB
• Gehäusematerial: Metall
• Installationsumgebung: Innenbereich
• Betriebstemperatur: -20 bis +50 °C

Empfehlungen

Verwenden Sie für optimale Leistung hochwertige F-Stecker und sorgen Sie für einen ordnungsgemäßen Kabelabschluss. Dieser Combiner ist nur für den Innenbereich bestimmt; vermeiden Sie Feuchtigkeit oder extreme Temperaturen.
