AV-Transmitter Kramer Electronics TP-780Txr

Der AV-Transmitter Kramer Electronics TP-780Txr ist ein leistungsstarker HDBaseT-Transmitter für die Übertragung von HDMI-, Ethernet-, RS-232- und IR-Signalen über große Entfernungen über Twisted-Pair-Verkabelung. Er unterstützt bis zu 4K@60Hz (4:2:0) 24bpp Video über CAT-Kupferkabel bis zu 100 m (330 ft) und größere Entfernungen bei niedrigeren Auflösungen. Das Gerät ist HDMI 2.0 und HDCP 2.2 konform, in einem kompakten schwarzen Aluminiumgehäuse untergebracht und für professionelle AV-Installationen vorgesehen.

Vorteile

TP-780Txr wandelt alle Eingangssignale in einen HDBaseT-Stream um und ist mit jedem HDBaseT-kompatiblen Empfänger kompatibel. Er unterstützt Deep Color, x.v.Color, unkomprimierte HDMI-Audioformate, Dolby TrueHD und DTS-HD und leitet EDID und CEC zwischen Quelle und Anzeige weiter. I-EDIDPro bietet intelligentes EDID-Handling für Plug-and-Play-Betrieb. Das Gerät erweitert bis zu 32 Kanäle unkomprimiertes digitales Audio und führt bidirektionales Ethernet (bis zu 100 Mbit/s), RS-232 und IR zur Gerätesteuerung. Status-LEDs und lokales Firmware-Update über RS-232 vereinfachen die Wartung. Ein-Kabel-HDBaseT plus Strom und ein lüfterloses kompaktes MegaTOOLS-Gehäuse ermöglichen flexible Montageoptionen.

Geeignet für

• HDMI-Signalverlängerung über große Entfernungen in professionellen AV-Installationen
• Konferenzräume, Hörsäle und Auditorien, die eine Fernsteuerung von Geräten erfordern
• Installationen, die Ethernet-, RS-232- und IR-Durchschleifung neben Video benötigen

Wichtige Spezifikationen

• Modell: TP-780Txr (Kramer Electronics)
• Video-Unterstützung: Bis zu 4K@60Hz (4:2:0) 24bpp; 2K, 3D unterstützt
• HDMI: HDMI 2.0, HDCP 2.2, EDID- und CEC-Durchschleifung
• Audio: Bis zu 32 Kanäle unkomprimiertes digitales Audio
• Verlängerung: HDBaseT über CAT-Kupfer bis zu 100 m (330 ft) für 4K; länger bei niedrigeren Auflösungen
• Steuerung: Bidirektionales RS-232, bidirektionales IR, Ethernet-Erweiterung bis zu 100 Mbit/s
• Strom: 48 V Betrieb, max. Strom 280 mA (laut Produktdaten)
• GehäVerwendung: Kompaktes schwarzes Aluminium MegaTOOLS, lüfterlos
• Abmessungen: 187,5 x 115 x 25,4 mm; Gewicht: 0,4 kg
• MPN / EAN: 50-80399190 / 7291063077105

Verwendung

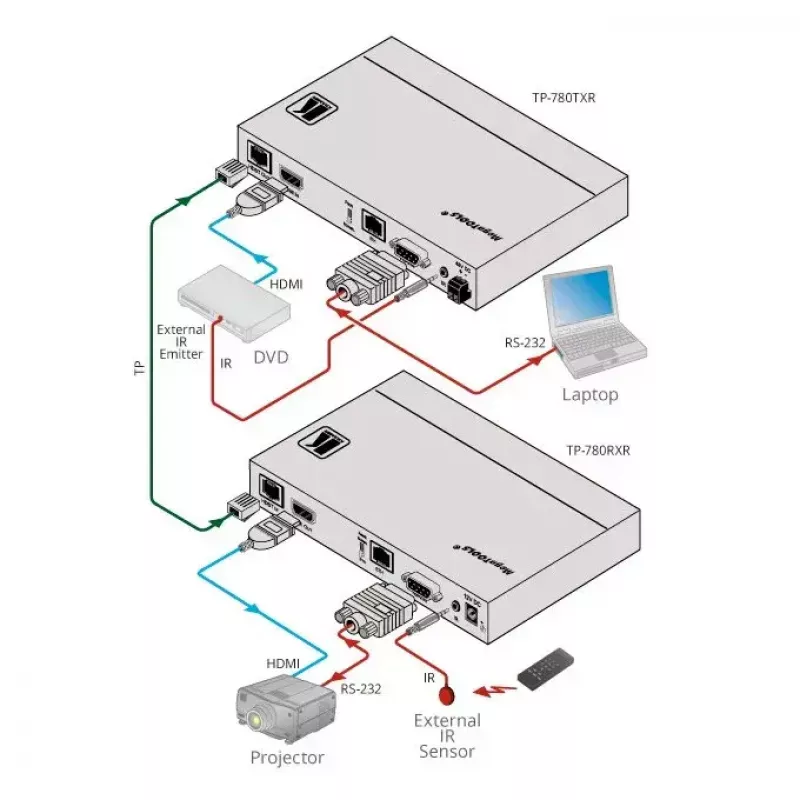

Verbinden Sie die HDMI-Quelle mit dem HDMI-Eingang des TP-780Txr und verbinden Sie den HDBaseT-Ausgang mit einem HDBaseT-kompatiblen Empfänger über ein CAT-Kupferkabel. Versorgen Sie das Gerät mit 48 V Strom und überprüfen Sie die Link-LEDs für HDMI und HDBaseT, um eine ordnungsgemäße Verbindung sicherzustellen. Für die Steuerung verbinden Sie die RS-232- und Ethernet-Schnittstellen oder verwenden Sie IR nach Bedarf. Verwenden Sie die von Kramer empfohlenen Kabel für optimale Reichweite und Leistung und befolgen Sie die Installationsanweisungen des Empfängers für das entfernte Display.

Empfehlungen

Für beste Leistung verwenden Sie hochwertige, von Kramer empfohlene, geschirmte CAT-Kabel, halten Sie die Kabellängen innerhalb der spezifizierten Entfernungen für die gewünschte Auflösung und führen Sie Firmware-Updates über RS-232 mit dem K-Upload-Tool durch, wenn verfügbar.
