AV-Transmitter Kramer Electronics PT-3H2

PT−3H2 ist ein kompakter AV-Transmitter und HDMI-2.0-Leitungstreiber, der zur Entzerrung und Verlängerung von 4K-HDR-Signalen mit HDCP-2.2-Unterstützung entwickelt wurde. Er unterstützt eine maximale Auflösung von 3840 x 2160 (4K@60Hz) mit 4:4:4-Chroma und eine Bandbreite von bis zu 18 Gbit/s. Das Gerät ist HDTV-kompatibel und implementiert HDMI-Standards wie HDR10, HDCP 2.2 und HDMI 2.0, mit Unterstützung für ARC und CEC.

Vorteile

Das Gerät bietet Signalentzerrung und Retiming, um die Bildqualität bei langen HDMI-Strecken zu erhalten, und verfügt über eine Option für eine externe Stromversorgung. Seine kompakte Bauform (50 x 26 x 15 mm) ermöglicht eine einfache Installation auf engem Raum oder die Integration in AV-Racks und Verteileranlagen. Der PT-3H2 verlängert die HDMI-Reichweite zuverlässig und gewährleistet dabei die Einhaltung von HDR- und HDCP-Standards.

Geeignet für (Aufgaben / Anwendungsfälle)

• Verlängerung von HDMI-Verbindungen für 4K@60Hz-Displays
• Professionelle AV-Installationen und Präsentationssysteme
• Heimkino-Setups, die HDR10- und HDCP-2.2-Unterstützung erfordern
• Situationen mit langen HDMI-Kabelstrecken, bei denen die Signalintegrität erhalten bleiben muss

Wichtige technische Daten

• Maximale Auflösung: 3840 x 2160 (4K@60Hz, 4:4:4)
• Bandbreite: bis zu 18 Gbit/s
• HDMI-Standards: HDMI 2.0, HDR10, HDCP 2.2
• HDMI-Funktionen: ARC, CEC
• Reichweite (Beispiele): 10 m zum Eingang + 10 m vom Ausgang (gesamt 20 m) bei 4K60 (4:4:4); 25 m zum Eingang + 15 m vom Ausgang (gesamt 40 m) bei 4K60 (4:2:0); 30 m zum Eingang + 15 m vom Ausgang (gesamt 45 m) bei 1080p60
• Abmessungen: 50 x 26 x 15 mm
• MPN / EAN: 50-003290 / 7291063078225

Verwendung

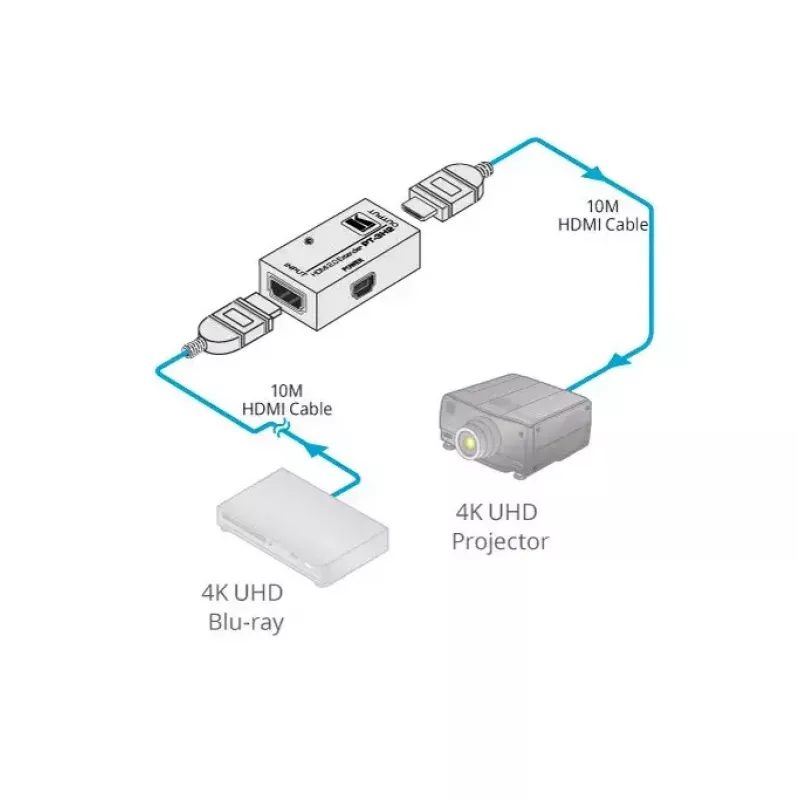

Verbinden Sie das Quellgerät mit dem Eingang des PT-3H2 und das Display mit dem Ausgang des PT-3H2 über HDMI-Kabel. Bei langen Kabelstrecken platzieren Sie das Gerät nahe der Mitte oder am Senderende entsprechend den erforderlichen Ein-/Ausgangskabellängen, um die angegebenen Reichweiten zu erfüllen. Versorgen Sie das Gerät über die optionale externe Stromversorgung, wenn die Installation dies erfordert, um einen stabilen Betrieb und Signalretiming zu gewährleisten.

Empfehlungen

Für beste Leistung bei 4K@60Hz (4:4:4) verwenden Sie hochwertige HDMI-2.0-Kabel und halten Sie die Ein- und Ausgangskabellängen innerhalb der angegebenen Bereiche; nutzen Sie die externe Stromversorgungsoption in Installationen mit grenzwertigen Kabellängen oder wenn maximale Signalintegrität erforderlich ist.
