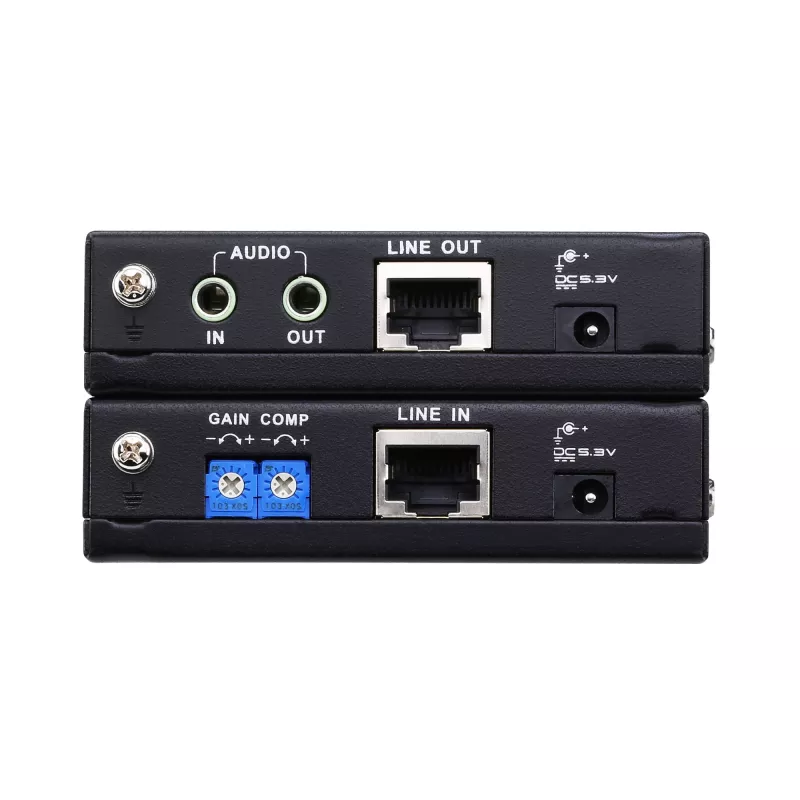

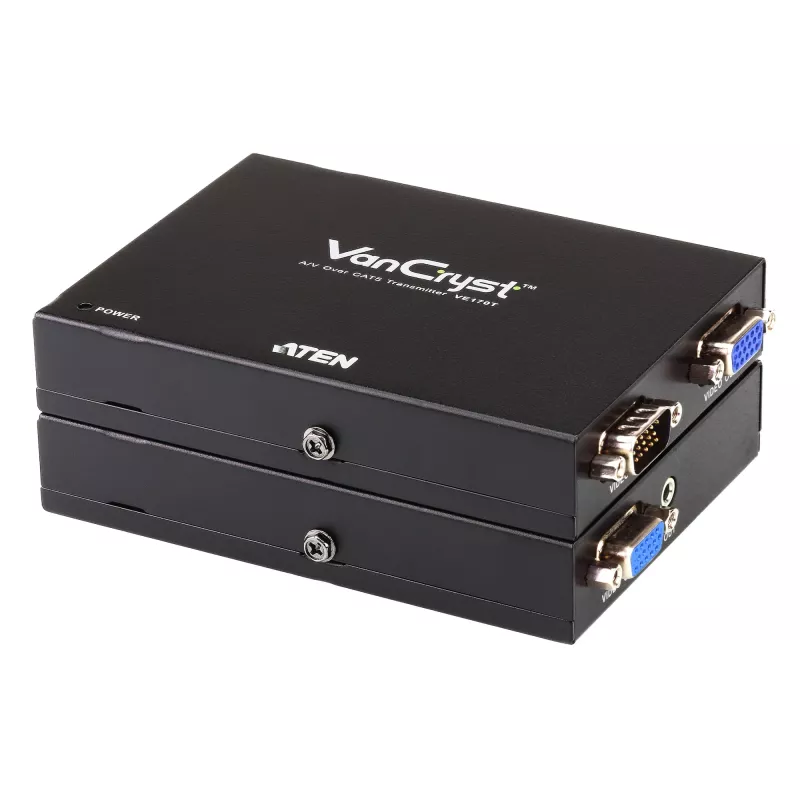

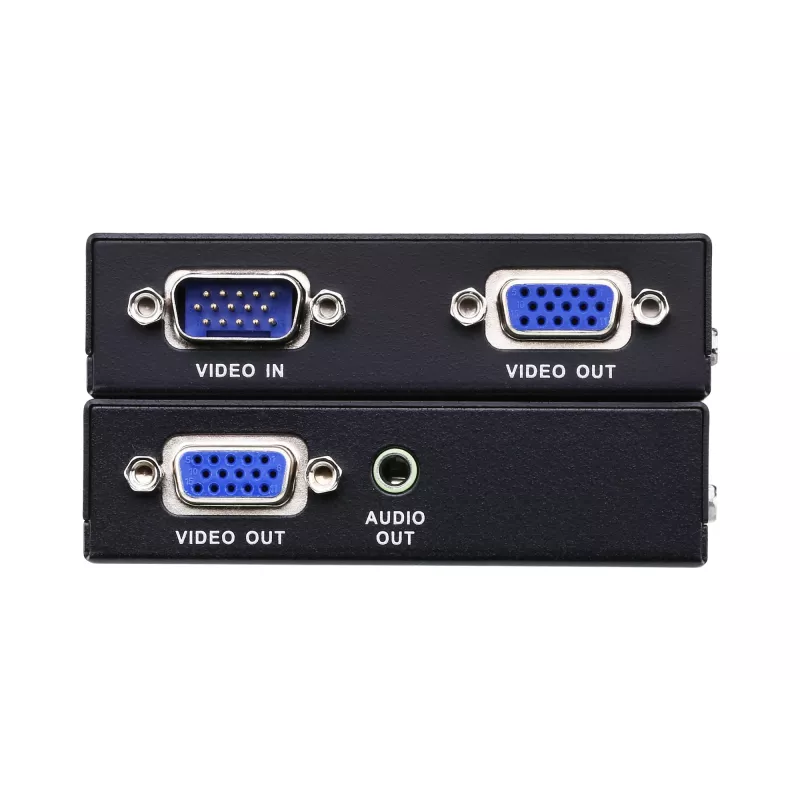

ATEN VE170 AV-Extender

Der ATEN VE170 AV-Extender ist eine VGA-/Audio-Cat-5-Lösung, die für die Übertragung von hochwertigem Video und Stereo-Audio über große Entfernungen entwickelt wurde. Das System umfasst einen Sender (VE170T) und einen Empfänger (VE170R), die mit einem einzigen Cat-5e-Kabel verbunden werden, um eine VGA-Quelle auf einen Bildschirm oder Projektor in bis zu 300 Metern Entfernung zu erweitern. Der VE170 unterstützt eine maximale Auflösung von 1024 x 768 und eine Bandbreite von 225 MHz und bietet eine zuverlässige Verbindung für Installationen, die eine Signalübertragung über große Räume, Flure oder mehrere Räume hinweg erfordern. Mit kompakten Abmessungen eignet sich das Gerät für professionelle AV-Installationen, bei denen Platz und Kabelführung eine Rolle spielen.

Vorteile

Der VE170 ermöglicht die analoge Video- und Audioübertragung über große Entfernungen ohne Repeater oder komplizierte Infrastruktur, was die Installationskomplexität und -kosten reduziert. Die Unterstützung von 1024 x 768 Auflösung und 225 MHz Bandbreite gewährleistet eine erhaltene Bildschärfe für ältere VGA-Quellen. Die Verbindung mit einem einzigen Cat-5e-Kabel vereinfacht die Verkabelung, während das separate Sender- und Empfängerpaar eine flexible Platzierung von Quell- und Anzeigegeräten ermöglicht. Das Design ist auf Kompatibilität mit gängigen VGA-Bildschirmen, Projektoren und Audiosystemen in Firmen-, Bildungs- und gewerblichen Umgebungen ausgelegt.

Geeignet für

• Erweiterung eines Computer-VGA-Ausgangs auf einen entfernten Monitor oder Projektor bis zu 300 m
• AV-Installationen in Klassenzimmern und Hörsälen, bei denen sich die Quelle getrennt vom Bildschirm befindet
• Einzelhandels- und Digital-Signage-Installationen, die eine zentrale Quelle und verteilte Bildschirme erfordern
• Konferenzräume und Sitzungszimmer mit Projektoren oder wandmontierten VGA-Bildschirmen

Wichtige Spezifikationen

• Maximale Auflösung: 1024 x 768 Pixel
• Bandbreite: 225 MHz
• Maximale Übertragungsentfernung: bis zu 300 Meter über Cat-5e-Kabel
• Signaltyp: analoges VGA-Video und Stereo-Audio
• Kit enthält: Sender (VE170T) und Empfänger (VE170R)
• Verbindung: einziges Cat-5e-Kabel zwischen Sender und Empfänger
• Formfaktor: kompakte Einheiten, geeignet für Rack- oder Oberflächenmontage

Verwendung

Installieren Sie den Sender an der Videoquelle und verbinden Sie den VGA-Ausgang und den Audioausgang mit den Eingangsanschlüssen des VE170T. Platzieren Sie den Empfänger in der Nähe des Bildschirms oder Projektors und verbinden Sie die Ausgangsanschlüsse des VE170R mit dem VGA-Bildschirm und dem Audioeingang. Verlegen Sie ein einziges Cat-5e-Kabel zwischen Sender und Empfänger, wobei Sie auf sichere Abschlüsse achten und starke elektromagnetische Störquellen vermeiden. Versorgen Sie die Geräte bei Bedarf mit Strom und überprüfen Sie dann, ob die Bildschirmauflösung am Quellgerät auf einen kompatiblen Modus (bis zu 1024 x 768) eingestellt ist. Passen Sie die Audioverbindungen und Lautstärkepegel an den angeschlossenen Geräten nach Bedarf an.

Empfehlungen

Verwenden Sie für eine optimale Leistung hochwertige Cat-5e- oder bessere Kabel mit geeigneter Abschirmung und korrekten Abschlüssen. Führen Sie Kabeltrassen nicht in der Nähe von Hochspannungsleitungen und großen elektrischen Geräten, um Störungen zu minimieren. Bei langen Strecken nahe der 300-m-Grenze bestätigen Sie das VGA-Ausgangs-Timing und die Kabelqualität, um eine stabile Bildqualität zu erhalten. Erwägen Sie, das Setup vor der endgültigen Installation Ende-zu-Ende zu testen und beide Einheiten an belüfteten Orten zu befestigen, um Wärmestau zu vermeiden.
