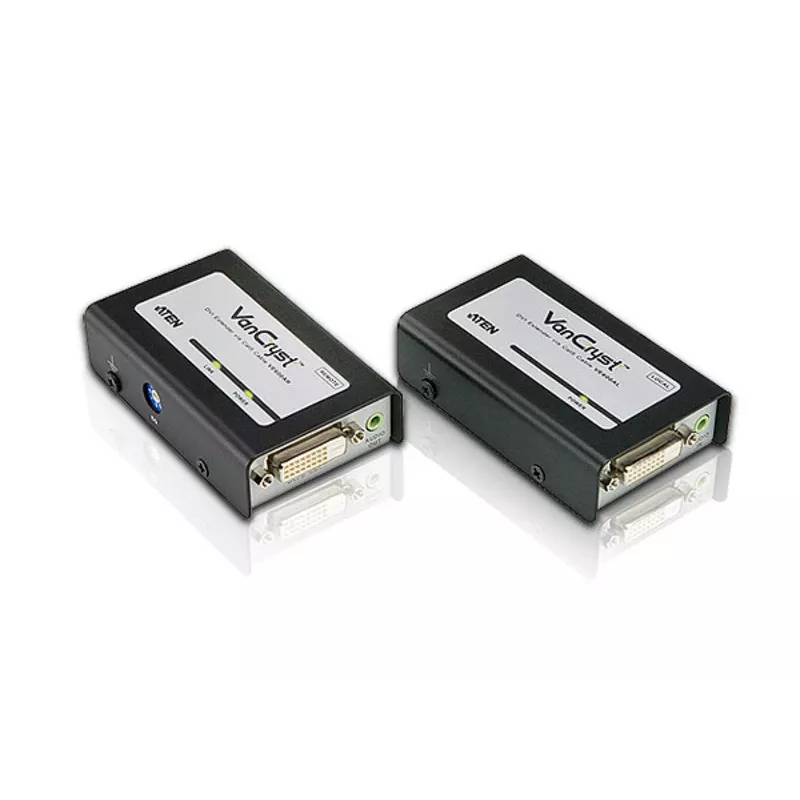

ATEN DVI Over Cat5e/6 Audio/Video Extender (60m)

Der ATEN VE600A AV-Sender und -Empfänger verlängert DVI-Video- und Stereo-Audiosignale über Cat-5e-Kabel um bis zu 60 m und ermöglicht so die entfernte Platzierung eines DVI-Displays von der Quelle. Das Gerät überträgt A/V über ein einzelnes Cat-5e-Kabel; falls ein echter EDID-Handshake erforderlich ist, kann ein zweites Cat-5e-Kabel verwendet werden. Der VE600A unterstützt gängige Breitbildformate und eine maximale Auflösung von bis zu 1920 x 1200 und enthält eine lokale Sendereinheit, eine entfernte Empfängereinheit, Netzteile und ein Montagekit.

Vorteile

Der VE600A bietet eine einfache und zuverlässige Verlängerungsmethode unter Verwendung der in Bürogebäuden üblichen Cat-5e-Standardverkabelung. Er liefert sowohl DVI-D-Video als auch Stereo-Audio bei minimalem Stromverbrauch und kompakter Empfängergröße. Das Gerät unterstützt die A/V-Übertragung über ein einziges Kabel für eine einfache Installation und optional ein zweites Kabel für die vollständige EDID-Durchschleifung bei Bedarf.

Geeignet für

• Verlängerung eines DVI-D-Computers oder Mediaplayers zu einem entfernten Monitor oder Projektor
• Digital Signage und Informationsdisplays in Büros, Einzelhandel oder öffentlichen Räumen
• Konferenzräume und Besprechungsbereiche, die entfernte Bildschirme benötigen

Wichtige Spezifikationen

• Typ: AV-Sender & -Empfänger (ATEN VE600A)
• Videoeingang / -ausgang: 1 x DVI-D-Eingang, 1 x DVI-D-Ausgang
• Maximale Auflösung: 1920 x 1200
• Maximale Übertragungsdistanz: bis zu 60 m über Cat5e
• Unterstützte Kabeltypen: Cat5e (Einzelkabel-A/V; zweites Kabel für EDID)
• RJ-45-Ports: 2 Eingänge, 2 Ausgänge
• Stromverbrauch: max. 2,05 W
• Empfängerabmessungen: 56 x 91,3 x 24 mm; Gewicht: 0,49 kg
• Farbe: Schwarz

Verwendung

Schließen Sie die lokale Einheit mit dem DVI-D-Anschluss an die DVI-Quelle und die entfernte Einheit mit ihrem DVI-D-Ausgang an das Display an. Verwenden Sie ein Cat-5e-Kabel zwischen der lokalen und der entfernten Einheit, um Video und Stereo-Audio zu übertragen; wenn EDID-Informationen vom Display an die Quelle zurückgegeben werden müssen, schließen Sie ein zweites Cat-5e-Kabel an. Stecken Sie die mitgelieferten Netzteile für beide Einheiten ein, montieren Sie die Einheiten bei Bedarf und schalten Sie dann die Quelle und das Display ein. Überprüfen Sie die Auflösungs- und Audioeinstellungen an der Quelle, um sie an das Zieldisplay mit bis zu 1920 x 1200 anzupassen.

Empfehlungen

Verwenden Sie für eine zuverlässige Leistung hochwertige Cat5e- oder Cat6-Kabel und vermeiden Sie die Verlegung zusammen mit Hochspannungsleitungen. Wenn das Display spezifische EDID-Daten benötigt (z. B. benutzerdefinierte Auflösungen oder Farbprofile), schließen Sie das zweite Cat5e-Kabel an, um die EDID-Durchschleifung zu aktivieren.
