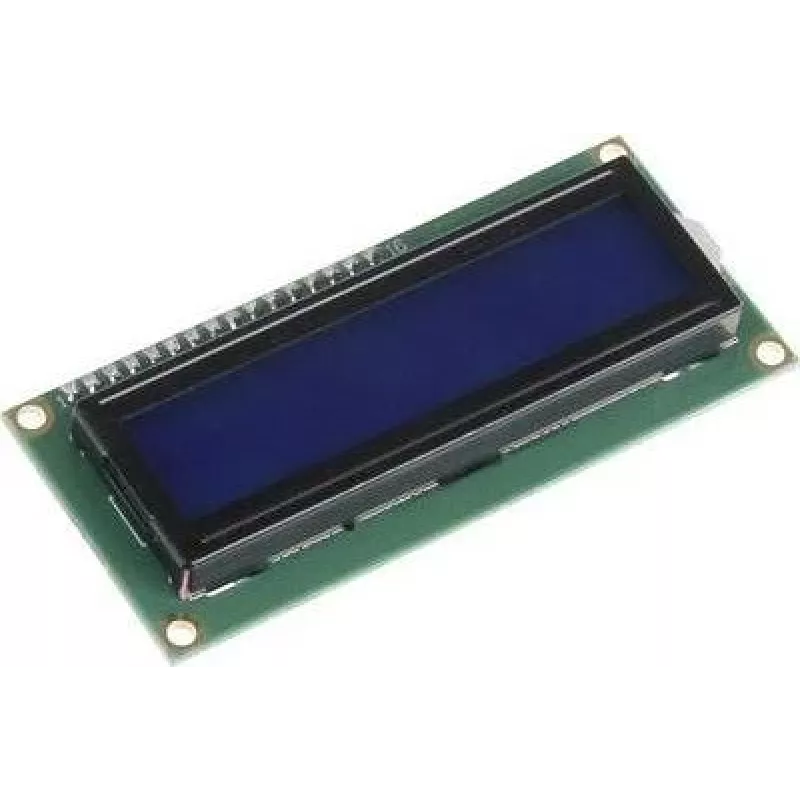

JOY-IT SBC-LCD16x2 I2C LCD-Anzeigemodul für Raspberry Pi, 16x2 Zeichen, grün/blaue Hintergrundbeleuchtung

Raspberry-Pi-Projekte benötigen oft eine einfache Möglichkeit, Status, Sensorwerte oder Systeminformationen anzuzeigen, ohne einen sperrigen Monitor. Das JOY-IT SBC-LCD16x2 löst dies durch ein kompaktes 16x2-Zeichen-LCD mit I2C-Schnittstelle, das nur vier Drähte zur Verbindung mit Ihrem Raspberry Pi benötigt. Das Display verfügt über eine wählbare grüne oder blaue Hintergrundbeleuchtung, die eine einfache Lesbarkeit unter verschiedenen Lichtverhältnissen ermöglicht. Mit seinem HD44780-kompatiblen Controller und dem vorgelöteten I2C-Adapter können Sie es schnell und mit minimaler GPIO-Nutzung in Ihre Projekte integrieren.

Für wen ist es geeignet

Dieses Modul ist ideal für Hobbyisten, Maker und Profis, die mit Raspberry Pi A+, B, 2 B, 3 B, 4 B oder Zero arbeiten. Ob Sie ein Heimautomations-Dashboard, eine Wetterstation, einen Systemmonitor oder ein anderes Projekt mit einfacher Textanzeige erstellen – dieses LCD bietet eine zuverlässige und benutzerfreundliche Lösung. Es ist kein Löten erforderlich, und die I2C-Schnittstelle hält Ihre GPIO-Pins für andere Komponenten frei.

Hauptmerkmale

• 16 Zeichen x 2 Zeilen LCD mit HD44780-kompatiblen Controller
• I2C-Schnittstelle über PCF8574, nur 4 Pins (VCC, GND, SDA, SCL)
• Wählbare grüne oder blaue Hintergrundbeleuchtung für klare Sichtbarkeit
• Einstellbarer Kontrast über integriertes Potentiometer
• Vorgelötete I2C-Adapterplatine für Plug-and-Play-Verbindung
• Kompatibel mit Raspberry Pi A+, B, 2 B, 3 B, 4 B und Zero
• Unterstützt benutzerdefinierte Zeichen und ASCII-Zeichensatz
• Betriebstemperaturbereich: -20°C bis +70°C

Spezifikationen

• Displaytyp: LCD-Zeichenmodul
• Zeichenformat: 16 Zeichen x 2 Zeilen
• Hintergrundbeleuchtungsfarbe: Grün/Blau (wählbar)
• Schnittstelle: I2C (PCF8574)
• Controller-IC: HD44780-kompatibel
• Versorgungsspannung: 5V DC
• Anzeigebereich: ca. 64,5 x 16 mm
• Zeichengröße: ca. 2,95 x 4,35 mm
• Befestigungslöcher: Ja
• Enthaltene Komponenten: Vorgelötete I2C-Adapterplatine

Tipps

Verbinden Sie das Modul zunächst mit den Pins 5V, GND, SDA (GPIO 2) und SCL (GPIO 3) Ihres Raspberry Pi. Aktivieren Sie I2C in raspi-config und installieren Sie die erforderlichen Bibliotheken. Die I2C-Adresse ist normalerweise 0x27, kann aber mit i2cdetect überprüft werden. Passen Sie das Kontrastpotentiometer an, falls die Zeichen nicht sichtbar sind. Für benutzerdefinierte Zeichen ziehen Sie das HD44780-Datenblatt zur Definition eigener Symbole heran.
