Antenne DeLOCK 89457

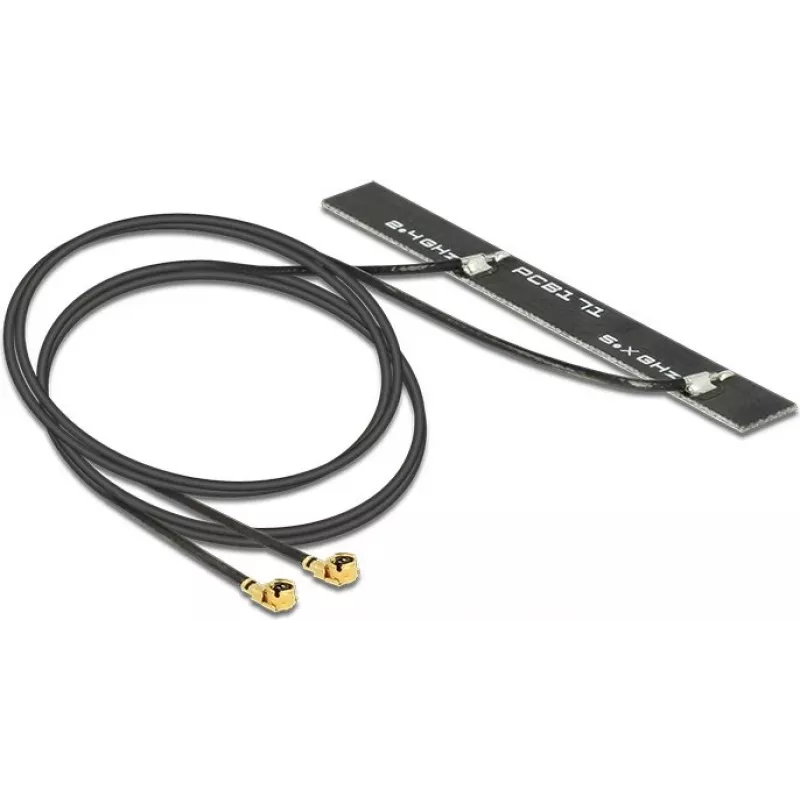

Die DeLOCK 89457 WLAN-Zwillingsantenne ist ein kompaktes Dual-Antennenmodul für Geräte mit MHF/U.FL-Anschlüssen. Sie bietet zwei separate Antennenelemente mit einer gemeinsamen Masse, unterstützt die Standards IEEE 802.11a/b/g/n/ac/h und arbeitet in den Frequenzbändern 2,4–2,5 GHz und 5,1–5,875 GHz. Die Antenne bietet bis zu 5 dBi Gewinn und wird mit einem 0,5 m langen Kabel geliefert; ihre geringen Abmessungen eignen sich für den Einbau in Geräten mit begrenztem Platz.

Vorteile

Das Zwillingsantennendesign liefert eine verbesserte Empfangs- und Sende-Diversity im Vergleich zu einer Einzelelement-Antenne. Ein maximaler Gewinn von 5 dBi sorgt für ein ausgewogenes Verhältnis zwischen Reichweite und Kompaktheit. Der MHF/U.FL-Anschluss und das 0,5 m lange Kabel vereinfachen die Verbindung zu WLAN-Modulen und Mini-PCIe- oder M.2-Wireless-Karten. Die geringe Größe und die schwarze Farbe ermöglichen eine unauffällige Installation in verschiedenen Geräten.

Geeignet für

• Einbau in Router, Access Points und eingebettete WLAN-Module mit MHF/U.FL-Anschlüssen
• Client-Geräte und Mini-PCIe- / M.2-Wireless-Karten, die externe Zwillingsantennen benötigen
• Industrielle oder kompakte Elektronikgeräte mit begrenztem Platzangebot

Wichtige Spezifikationen

• Frequenzband: 2,4 – 2,5 GHz und 5,1 – 5,875 GHz
• Antennengewinn (max.): 5 dBi
• Anschlusstyp: MHF / U.FL
• Kabellänge: 0,5 m
• Unterstützte Standards: IEEE 802.11a/b/g/n/ac/h
• Farbe: Schwarz
• Abmessungen (B×T×H): 7 × 61,6 × 1,6 mm

Verwendung

Befestigen Sie den MHF/U.FL-Stecker an der entsprechenden Buchse Ihrer Wireless-Karte oder Ihres Moduls und achten Sie darauf, den Stecker vor dem leichten Andrücken korrekt auszurichten. Verlegen Sie das 0,5 m lange Kabel und positionieren Sie die Antennenelemente im Gerät so, dass Hindernisse und metallische Abschirmungen, die das Signal beeinträchtigen können, minimiert werden. Stellen Sie sicher, dass beide Antennenelemente die gemeinsame Masseverbindung des Produkts nutzen.

Empfehlungen

Platzieren Sie die Antennenelemente für eine optimale Leistung mit freier Sichtlinie zum Abdeckungsbereich und vermeiden Sie die Nähe zu großen Metallflächen oder Kabeln. Prüfen Sie vor der Installation die Kompatibilität mit dem Anschlusstyp Ihres Geräts (MHF/U.FL). Beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit Anschlüssen und internen Schaltkreisen.
