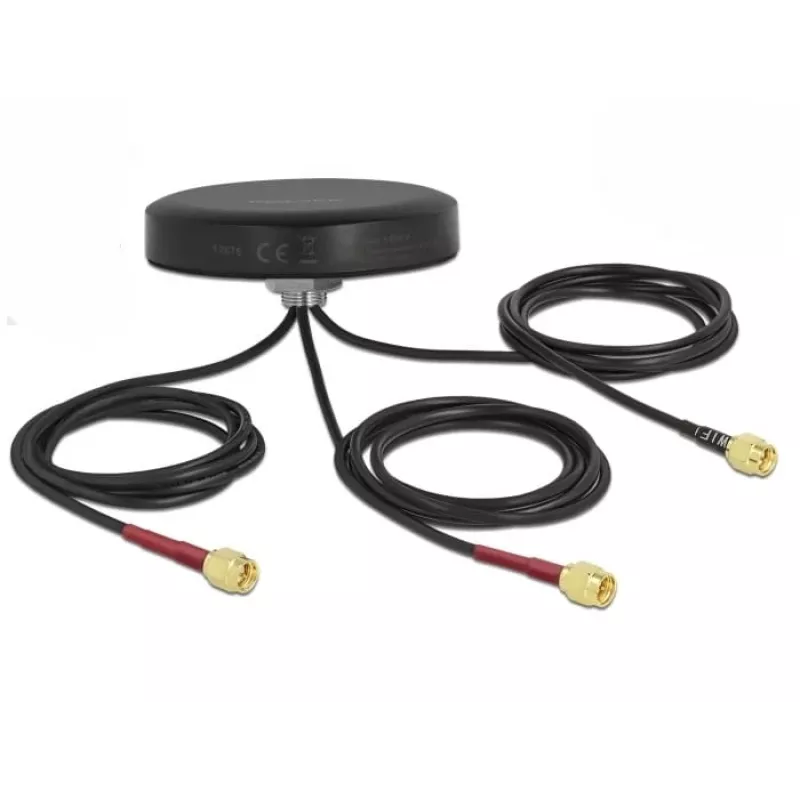

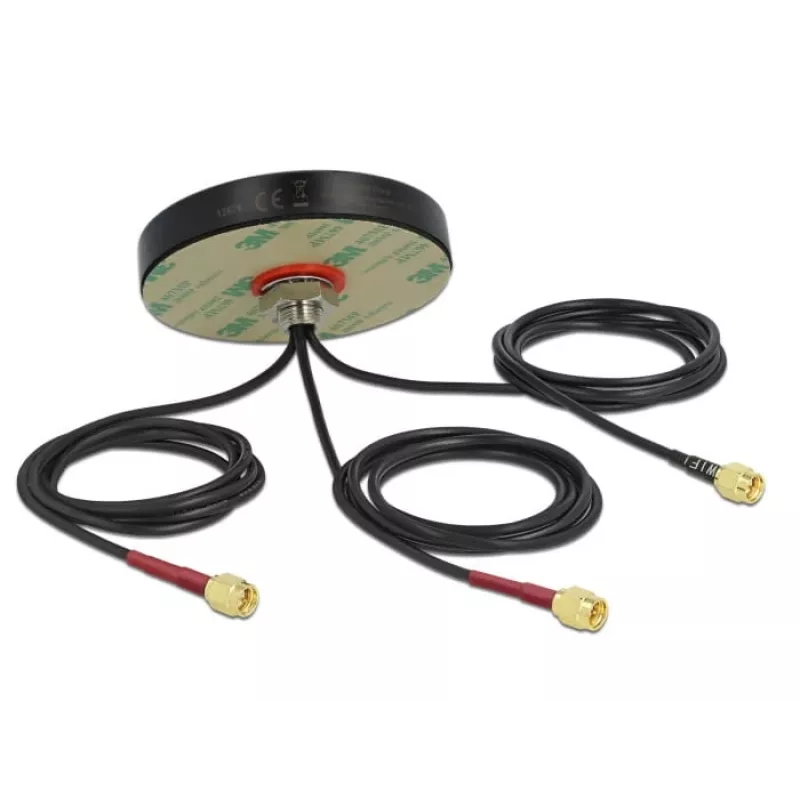

Antenne DeLOCK 12676

Die DeLOCK 12676 Antenne ist eine kompakte Außen-/Innenantenne für drahtlose Multiband-Konnektivität. Sie deckt Frequenzbereiche von 0,698–0,96 GHz, 1,71–2,69 GHz, 2,4–2,483 GHz und 4,9–5,825 GHz ab, unterstützt eine Impedanz von 50 Ω, lineare Polarisation und bietet eine Verstärkung von bis zu 3 dBi. Die Antenne verwendet einen SMA-Stecker und eignet sich für die Integration in Geräte, die zuverlässigen Empfang und Übertragung über GSM-, UMTS-, LTE-, Dual-Band-WLAN-, Bluetooth-, ISM-, ZigBee-, DECT-, Z-Wave-, NB-IoT-, MIMO- und LoRa-Bänder (868/915 MHz) erfordern.

Vorteile

Die DeLOCK 12676 bietet eine breite Frequenzabdeckung in einem kompakten Formfaktor, sodass eine Antenne mehrere drahtlose Protokolle bedienen kann. Ihre 50-Ω-Impedanz und der SMA-Stecker gewährleisten Kompatibilität mit gängigen Netzwerk- und Funkmodulen. Mit einer maximalen Verstärkung von 3 dBi und linearer Polarisation liefert die Antenne eine ausgewogene Leistung für Innen- und Außeninstallationen bei gleichzeitig niedrigen VSWR-Werten für eine effiziente Signalübertragung.

Geeignet für

• Multiband-Router und -Gateways
• IoT-Geräte mit NB-IoT, LoRa oder ZigBee
• Funkmodule für GSM, UMTS und LTE
• Dualband-WLAN- und Bluetooth-Geräte
• Anwendungen, die eine externe Antenne mit SMA-Stecker erfordern

Wichtige Spezifikationen

• Frequenzband: 0,698–0,96; 1,71–2,69; 2,4–2,483; 4,9–5,825 GHz
• Antennengewinn (max.): 3 dBi
• Impedanz: 50 Ω
• Steckertyp: SMA
• Polarisation: Linear
• VSWR: 2,0/3,0
• Farbe: Schwarz
• Abmessungen: Höhe 16,3 mm, Durchmesser 81,3 mm

Verwendung

Verbinden Sie die DeLOCK 12676 mit dem SMA-Port Ihres Geräts und positionieren Sie die Antenne vertikal für eine allgemeine Rundumabdeckung. Im Außenbereich montieren Sie die Antenne an einem Ort mit freier Sicht zu den gewünschten Signalquellen und schützen Sie den Stecker vor direktem Wassereintritt. Stellen Sie vor dem Betrieb sicher, dass die Geräteeinstellungen und Frequenzen mit den unterstützten Bändern der Antenne übereinstimmen.

Empfehlungen

Platzieren Sie die Antenne für optimale Leistung entfernt von großen Metallgegenständen und anderen Antennen, um Interferenzen zu reduzieren. Bei Verwendung mit MIMO-Systemen installieren Sie separate Antennen mit korrektem Abstand und korrekter Ausrichtung gemäß den Anweisungen des Geräteherstellers.
