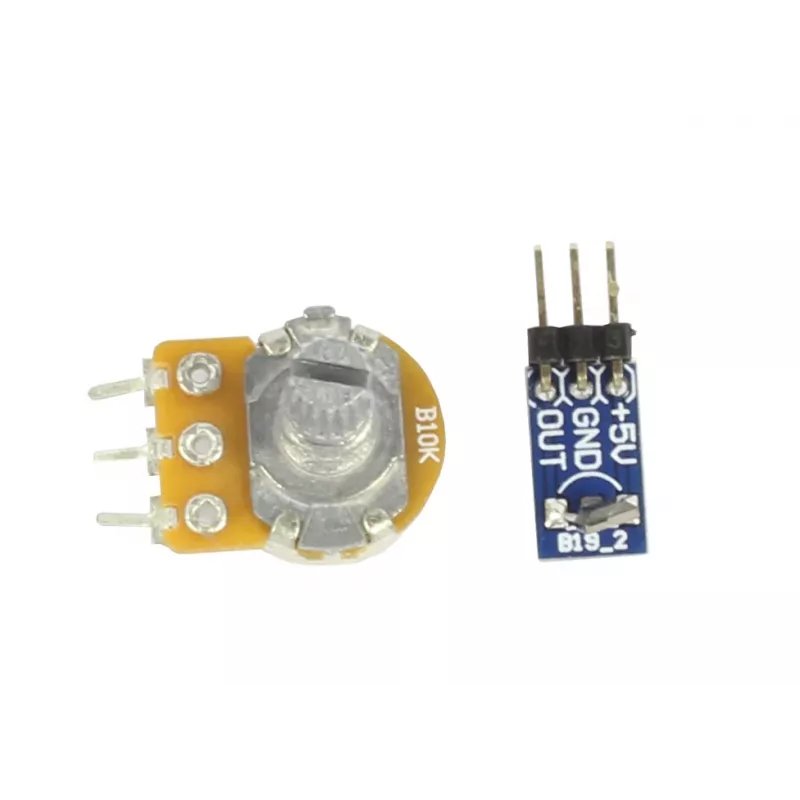

ALLNET 4duino Potentiometer- und Analog-Hall-Sensor-Modul (4duino_B19)

Das ALLNET 4duino Potentiometer- und Analog-Hall-Sensor-Modul (4duino_B19) ist ein vielseitiges Dual-Sensor-Modul, das für Arduino, Raspberry Pi und andere Mikrocontroller-Plattformen entwickelt wurde. Es kombiniert ein Drehpotentiometer und einen linearen analogen Hall-Effekt-Sensor auf einer kompakten 32 x 14 mm großen Platine und bietet zwei unabhängige analoge Spannungsausgänge für präzise Steuerung und Magnetfelderkennung.

Vorteile

Dieses Modul bietet eine kostengünstige und platzsparende Lösung für Projekte, die sowohl manuelle Eingabe (über Potentiometer) als auch berührungslose Magnetsensorik erfordern. Die analogen Ausgänge lassen sich mit dem ADC jedes Mikrocontrollers einfach auslesen und ermöglichen eine stufenlose variable Steuerung sowie genaue Magnetfeldmessung. Die standardmäßigen 2,54-mm-Stiftleisten gewährleisten eine einfache Integration mit Breadboards und Prototyping-Platinen.

Geeignet für

• DIY-Elektronik und Hobbyprojekte
• Robotik zur Positionserfassung und Motorsteuerung
• Prototyping und Bildungsumgebungen
• Magnetfelderkennung und Näherungssensorik

Wichtige Spezifikationen

• Sensor-Typen: Drehpotentiometer und linearer analoger Hall-Effekt-Sensor
• Ausgangssignal: Analoge Spannung (0V bis VCC)
• Betriebsspannung: 3,3V - 5V DC
• Schnittstelle: 3-poliger Header pro Sensor (VCC, GND, Signal)
• Anzahl der Sensoren: 2
• Modulabmessungen (L x B): 32 x 14 mm
• Anschluss: Standard 2,54-mm-Stiftleisten

Empfehlungen

Für beste Ergebnisse versorgen Sie das Modul mit einer stabilen 5V-Versorgung und schließen Sie die analogen Ausgänge an ADC-Pins Ihres Mikrocontrollers an. Der Hall-Sensor-Ausgang ist proportional zur Magnetfeldstärke; verwenden Sie einen Magneten mit bekannter Polarität für konsistente Messwerte. Dieses Modul ist ideal für Bildungskits und Prototyping-Labore.
