FTDI-Controller ALLNET MSC-06656

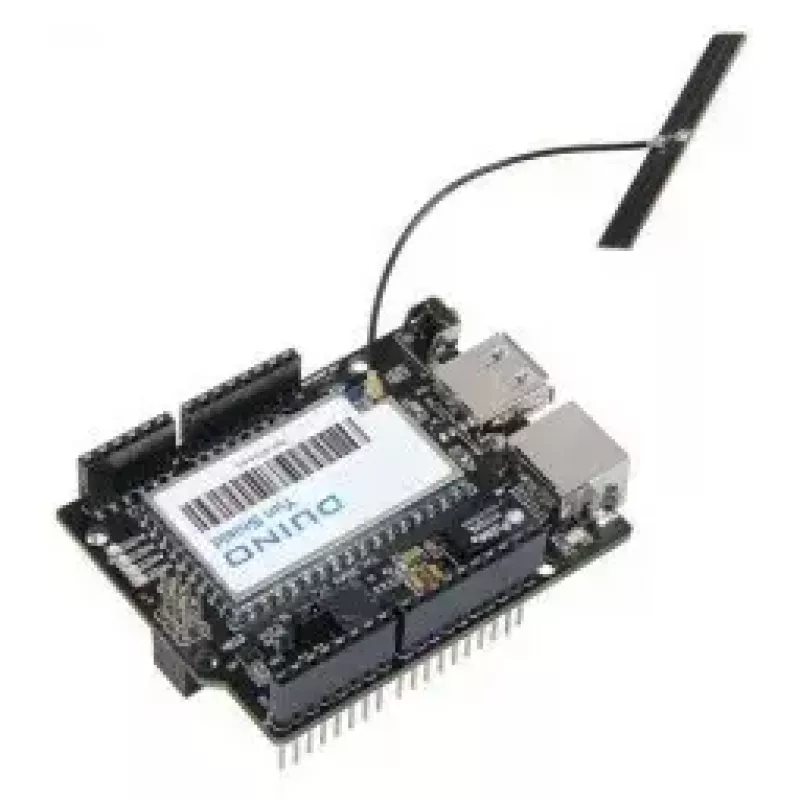

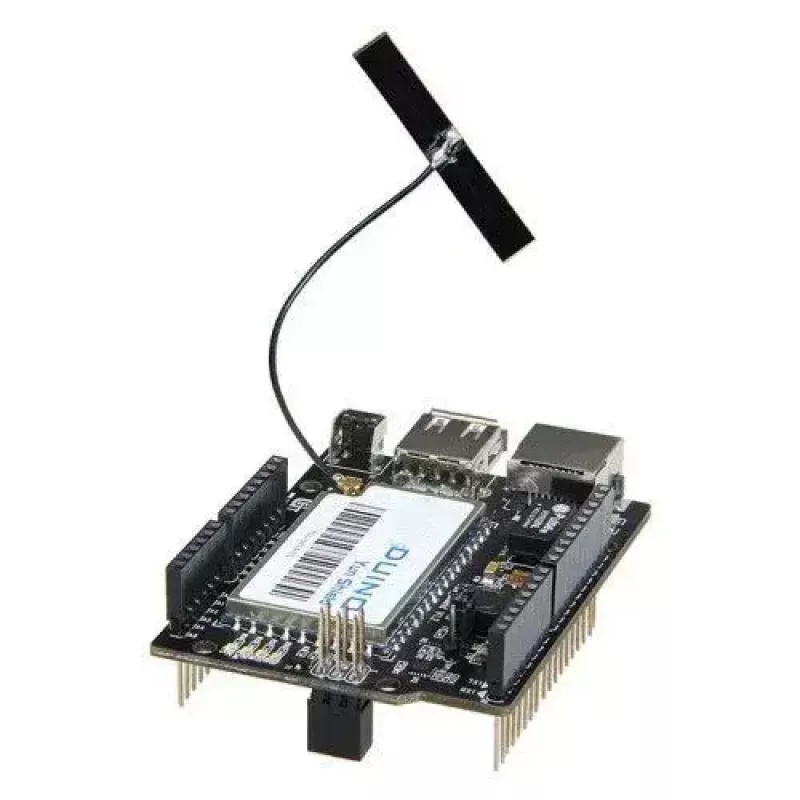

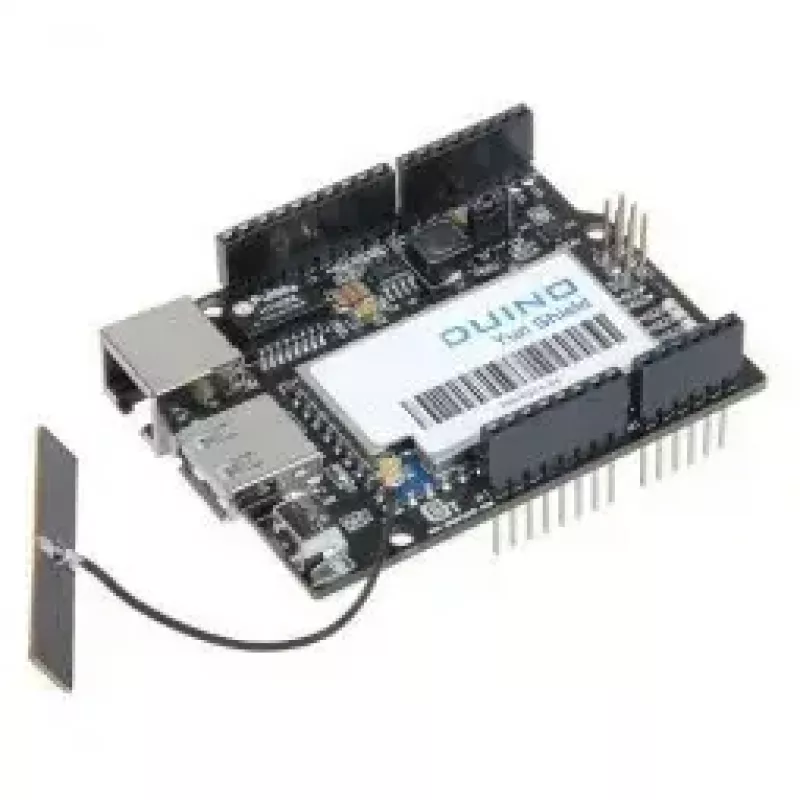

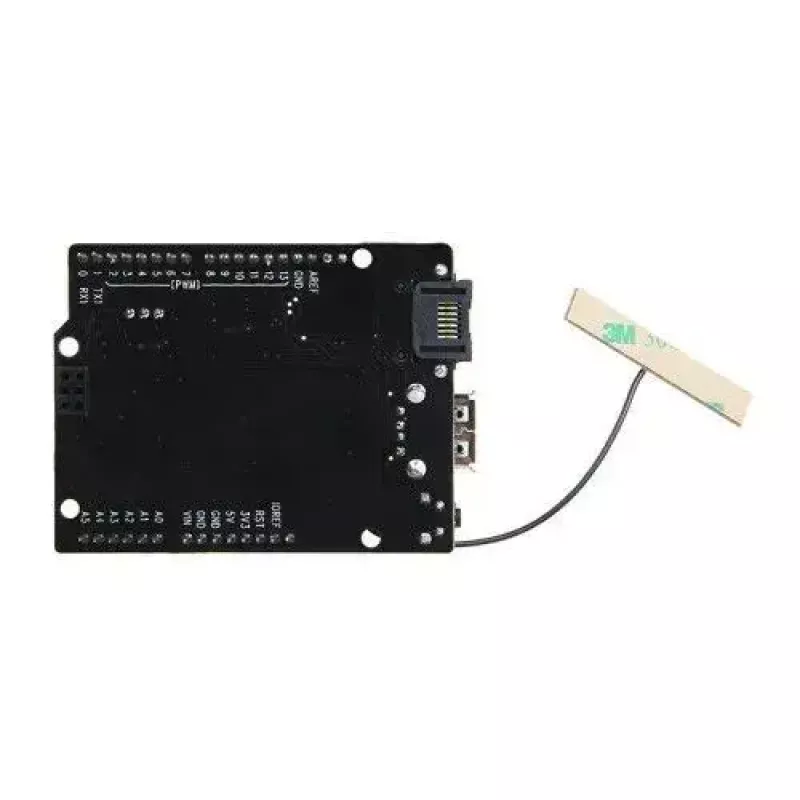

ALLNET 4duino_Yun_Shield ist ein Yun-kompatibles Shield, das OpenWrt-basierte Netzwerkfunktionen und zusätzlichen Speicher auf Arduino-Boards bringt. Es läuft mit dem Open-Source-System OpenWrt (derselben Distribution, die auch Arduino Yun verwendet) und ist ab Arduino IDE 1.5.4 kompatibel. Das Shield bietet LAN, Wi‑Fi und 3G-Dongle-Unterstützung sowie USB-Flash-Speicher, sodass Arduino-Projekte auf Netzwerkdienste und erweiterten Speicher zugreifen können, während sie mit Boards wie Uno, Duemilanove, Leonardo und Mega arbeiten.

Vorteile

Das Yun Shield integriert eine stromsparende Linux-Umgebung mit Arduino-Kompatibilität, bietet mehrere Internetverbindungsoptionen, softwareaktualisierbare Firmware und Verwaltung über Web-GUI oder SSH. Eine externe Antenne verbessert die Funkstabilität, und das Shield kann über die Arduino VIN-Pins mit Strom versorgt werden, um den Spitzenstrom des Moduls zu liefern, ohne den integrierten 5V-Regler zu belasten.

Geeignet für

• Arduino-Projekte, die Internetzugang benötigen (LAN, Wi‑Fi oder 3G)
• Anwendungen, die zusätzlichen Wechselspeicher über USB-Flash erfordern
• Entwicklung und Prototyping mit Uno, Leonardo, Duemilanove, Diecimila und Mega

Wichtige Spezifikationen

• System: OpenWrt (Open-Source-Linux)
• Arduino-IDE-Kompatibilität: v1.5.4 und neuer
• Netzwerkschnittstellen: LAN-Port, Wi‑Fi, 3G-Dongle-Unterstützung
• Speicher: USB-Flash-Unterstützung für Projektspeicher
• Stromversorgung: benötigt bis zu 200 mA bei Volllast; Versorgung über Arduino VIN-Pins
• Antenne: externe Antenne für verbesserte Funkstabilität

Verwendung

Montieren Sie das 4duino_Yun_Shield auf die Arduino-Board-Header (Uno, Mega, etc.), schließen Sie die Stromversorgung am Arduino VIN-Pin an, damit das Modul ausreichend Strom erhält, und konfigurieren Sie dann die Netzwerkeinstellungen über die Web-GUI oder per SSH. Verwenden Sie die Arduino IDE (v1.5.4 oder neuer), um Sketche auf das Arduino-Board hochzuladen; verwalten Sie die Linux-Seite und führen Sie Software-Upgrades bei Bedarf über das Netzwerk durch.

Empfehlungen

Für einen stabilen Funkbetrieb platzieren Sie die externe Antenne fern von großen Metallgegenständen und stellen Sie sicher, dass die Arduino VIN-Stromversorgung den Spitzenstrom des Moduls (~200 mA) liefern kann. Verwenden Sie ein zuverlässiges USB-Flash-Laufwerk, das für den plattformübergreifenden Einsatz formatiert ist, wenn Sie externen Speicher anschließen.
