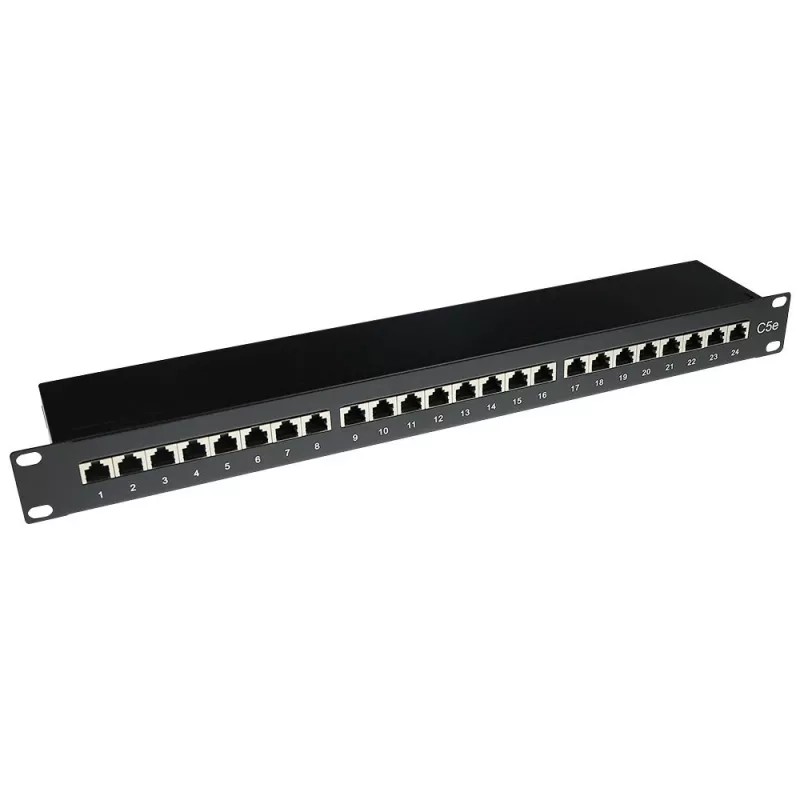

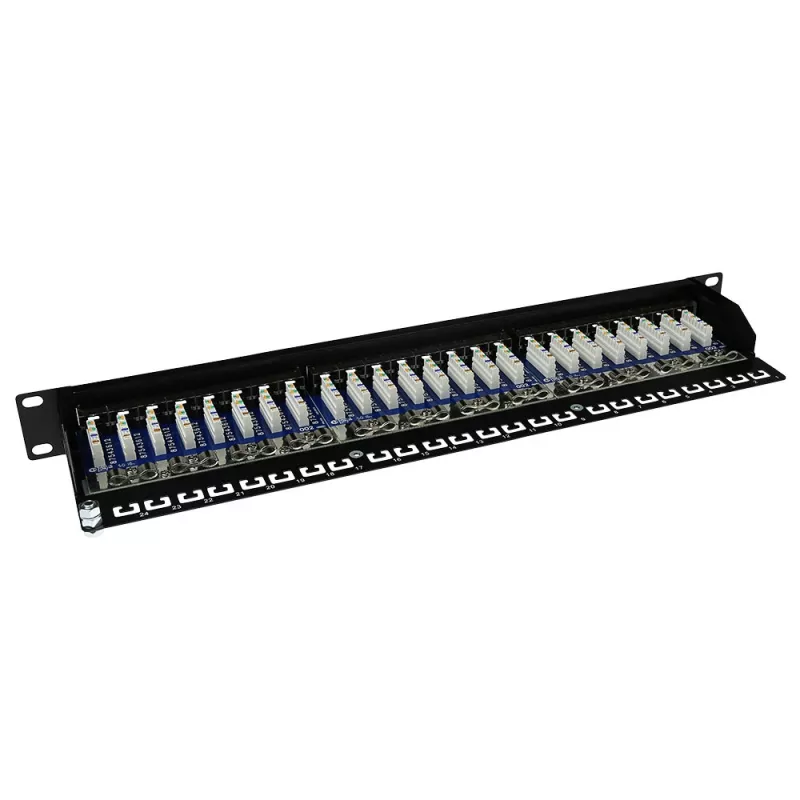

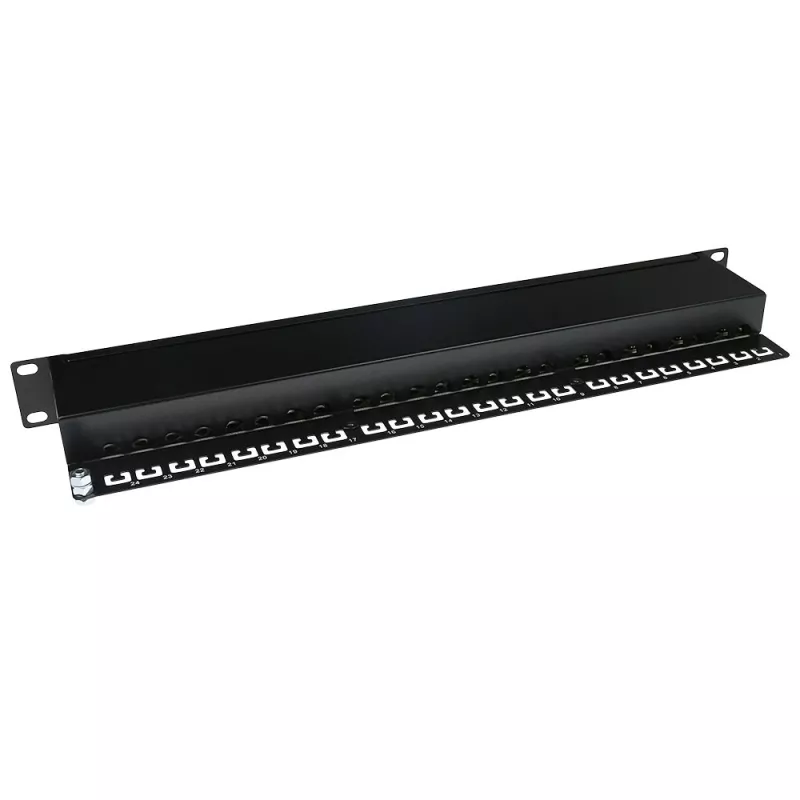

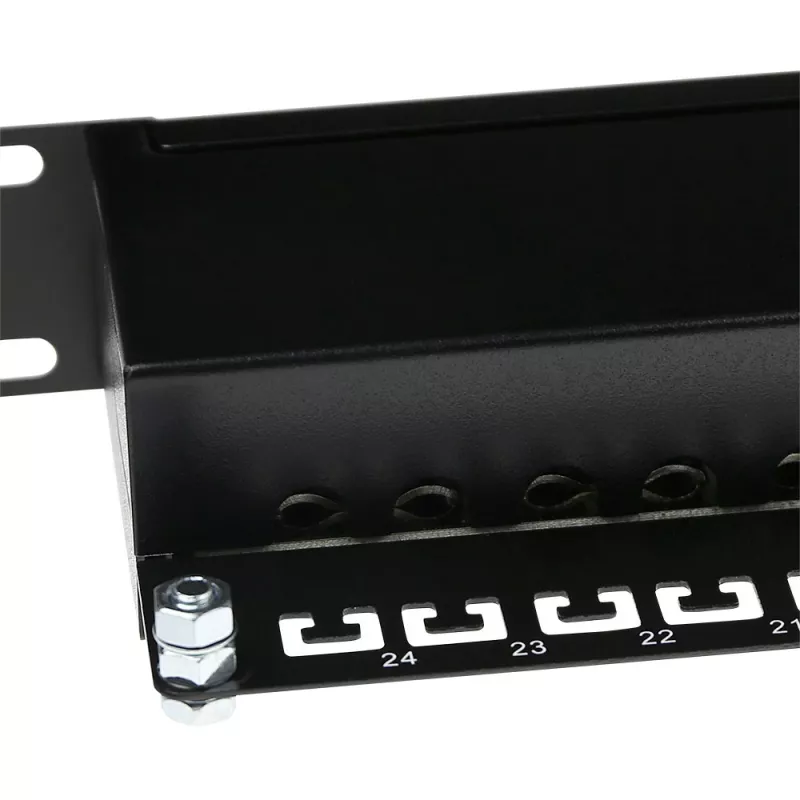

ACT Patchpanel CAT5E geschirmt 24 Ports mit Abdeckung

Das ACT Patchpanel CAT5E geschirmt 24 Ports (Modell PP1002) ist ein 1HE-Rackeinbaupaneel, das zur Organisation und Verwaltung von Kupfer-Ethernet-Verbindungen in strukturierten Verkabelungssystemen dient. Gefertigt aus SECC-Stahl mit schwarzer Oberfläche, bietet es 24 geschirmte Cat5e-Ports mit vergoldeten Kontakten und ist mit Kabelgrößen von AWG 22–26 kompatibel. Die Abmessungen betragen 482,6 mm (Breite) × 44 mm (Höhe) × 109 mm (Tiefe), und es enthält eine abnehmbare Abdeckung zum Schutz und zur ordentlichen Kabelführung.

Vorteile

Die geschirmte Bauweise reduziert elektromagnetische Störungen in Umgebungen mit potenziellen Rauschquellen, während vergoldete Kontakte die Korrosionsbeständigkeit und Signalzuverlässigkeit verbessern. Der 1HE-Formfaktor und die standardmäßige Breite von 482,6 mm machen es für typische Server- und Netzwerkschränke geeignet. Die SECC-Konstruktion gewährleistet mechanische Festigkeit und Langlebigkeit für dauerhafte Installationen.

Geeignet für

• Netzwerk-Patching in kleinen und mittleren Unternehmen
• Serverräume und Kommunikationsschränke
• Strukturierte Büro-LAN-Verkabelung
• Umgebungen, die geschirmte Cat5e-Verbindungen erfordern

Wichtige Spezifikationen

• Marke: ACT
• Modell: PP1002
• Kategorie: Patchpanel
• Ports: 24 geschirmt Cat5e
• Kontakte: vergoldet
• Kabelkompatibilität: AWG 22–26
• Material: SECC-Stahl
• Farbe: Schwarz
• Montage: 1HE-Rackmontage (482,6 mm Breite)
• Abmessungen (B×H×T): 482,6 × 44 × 109 mm

Verwendung

Montieren Sie das Patchpanel in einem standardmäßigen 19-Zoll-Rack mit geeigneten Schrauben und Käfigmuttern für eine 1HE-Position. Schließen Sie jedes eingehende Cat5e-Kabel an das entsprechende hintere IDC- oder RJ45-Modul an, wobei Sie die Beschriftung des Panels und den Verdrahtungsstandard T568A/T568B beachten. Führen und sichern Sie nach dem Anschluss die Kabel mithilfe der Abdeckung und eventueller zusätzlicher Kabelmanagement-Zubehörteile, um einen freien Luftstrom und eine ordentliche Verkabelung zu gewährleisten.

Empfehlungen

Überprüfen Sie die Kabelanschlüsse nach der Installation immer mit einem Kabeltester und verwenden Sie geschirmte Ethernet-Kabel und eine ordnungsgemäße Erdung, um die Wirksamkeit der Abschirmung des Panels sicherzustellen.
