ACT FA2044 Glasfaserpanel 24 Ports unbestückt

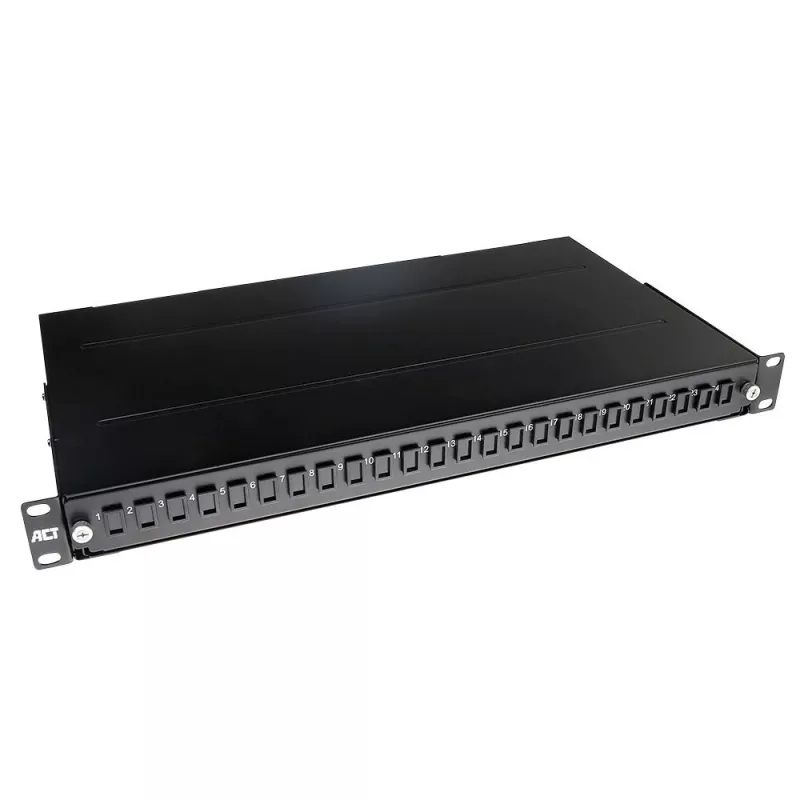

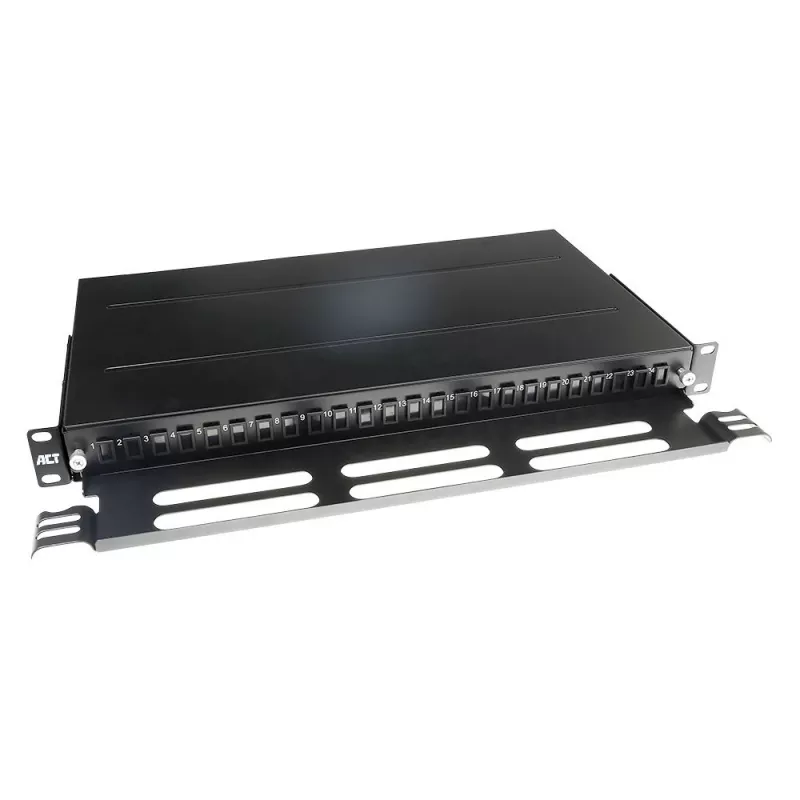

Das ACT Glasfaserpanel FA2044 ist ein unbestücktes 1U-Rackmount-Glasfaserpanel, das zur Organisation und Verwaltung von bis zu 24 Glasfaserverbindungen dient. Es besteht aus robustem SPCC mit schwarzer Oberfläche und misst 482,6 mm (B) × 43,6 mm (H) × 265,5 mm (T). Es unterstützt LC-Steckverbindermodule und nimmt austauschbare Blindplatten auf, um verschiedene Steckverbindertypen zu ermöglichen.

Vorteile

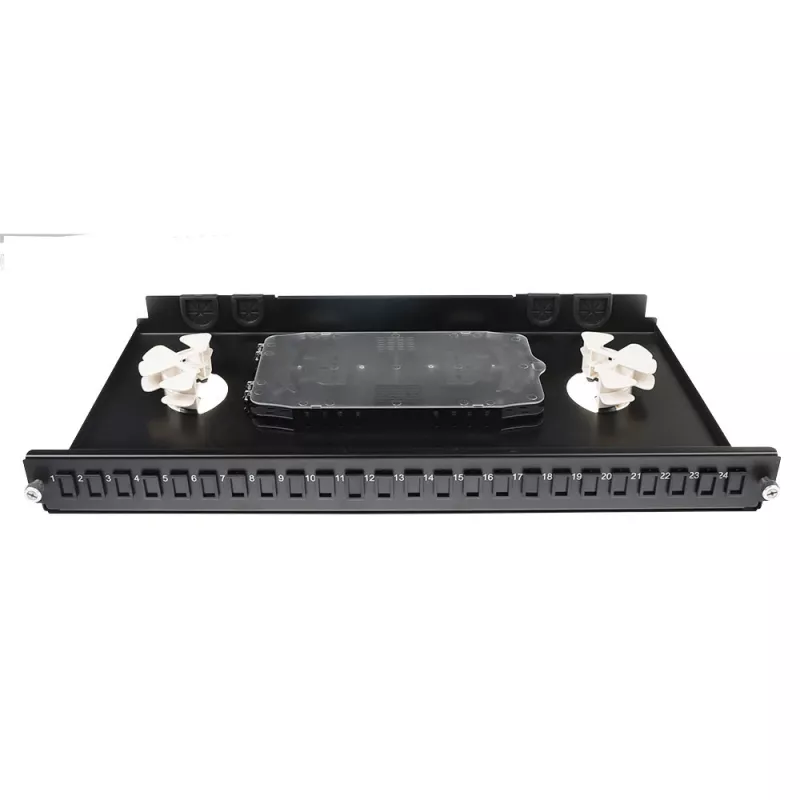

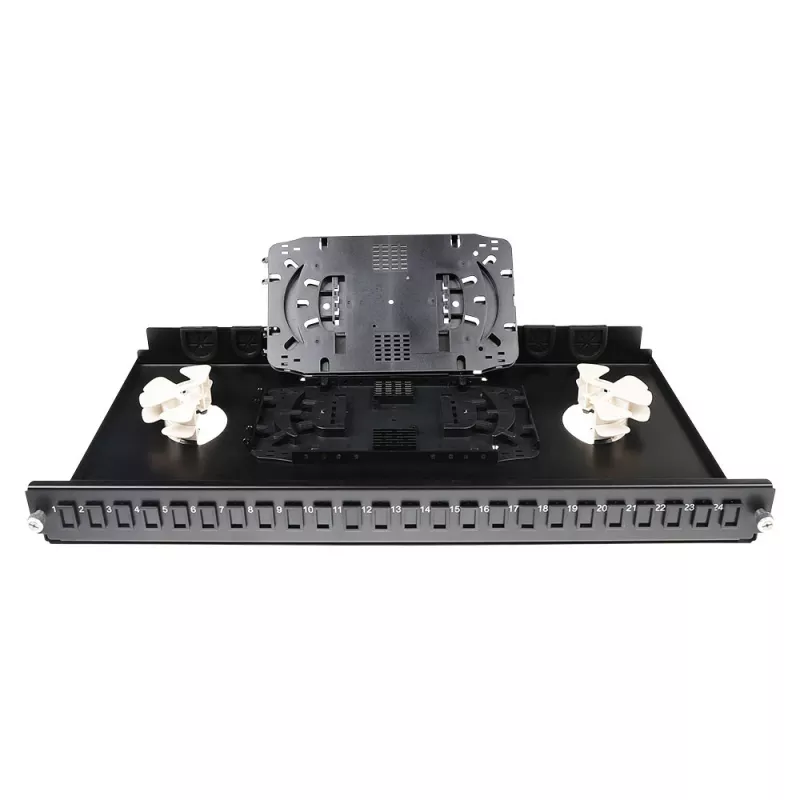

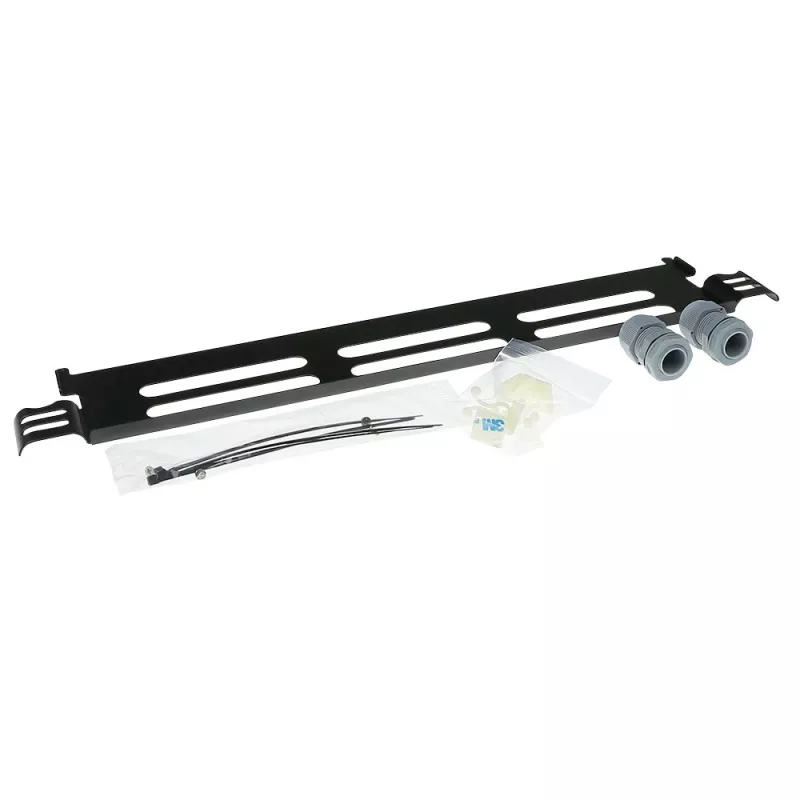

Das Panel wird mit 24 Blindplatten geliefert, die austauschbar sind und Platz für 24× LC(DX), SC(SX), ST(SX) oder E2000(DX) Module bieten, was eine flexible Konfiguration der Steckverbinder ermöglicht. Es enthält zwei Spleißkassetten und Managementspulen für eine geordnete Faserführung und zum Schutz der Spleiße. Ein ausziehbares Fach erleichtert den Zugang bei Installation und Wartung, und zwei Kabeleinführungsoptionen nehmen PG11- und PG13-Kabelverschraubungen auf (Verschraubungen nicht im Lieferumfang).

Geeignet für

• Rackmontierte Glasfaserverteilung in Rechenzentren und Serverräumen
• Telekommunikations- und Netzwerkinstallationen, die modulare Steckverbinderkonfigurationen erfordern
• Umgebungen, die Spleißschutz und ordentliches Kabelmanagement benötigen

Technische Daten

• Modell: ACT FA2044
• Ports (unbestückt): 24 (Blindplatten austauschbar)
• Unterstützte Steckverbindertypen: LC, SC, ST, E2000 (über austauschbare Platten)
• Material: SPCC
• Oberfläche: Schwarz
• Abmessungen (B×H×T): 482,6 × 43,6 × 265,5 mm
• Zubehör im Lieferumfang: 24 Blindplatten, 2 Spleißkassetten, Managementspulen
• Fach: Ausziehbar
• Kabeleinführung: Zwei PG11- und zwei PG13-Einführungen (Kabelverschraubungen nicht enthalten)

Verwendung

Montieren Sie das FA2044-Panel in einem 19-Zoll-Standardrack mit 1 HE. Installieren Sie die entsprechenden Steckverbindermodule, indem Sie die Blindplatten durch die gewünschten LC-, SC-, ST- oder E2000-Adapterplatten ersetzen. Führen Sie die Glasfaserkabel durch die gewählten PG11- oder PG13-Kabeleinführungen, befestigen Sie sie mit geeigneten Kabelverschraubungen (nicht im Lieferumfang) und organisieren Sie die Fasern auf den Managementspulen. Legen Sie die Faserspleiße in die mitgelieferten Spleißkassetten und schließen Sie das ausziehbare Fach nach Abschluss der Verbindungen, um die Fasern zu schützen und eine ordentliche Führung sicherzustellen.

Empfehlungen

Verwenden Sie für eine zuverlässige Leistung kompatible Adapterplatten und geeignete Kabelverschraubungen für PG11- oder PG13-Einführungen, halten Sie die Biegeradien innerhalb der Herstellergrenzen und sichern Sie die Fasern auf den Managementspulen, um Zugbelastungen an Steckverbindern und Spleißen zu vermeiden.
