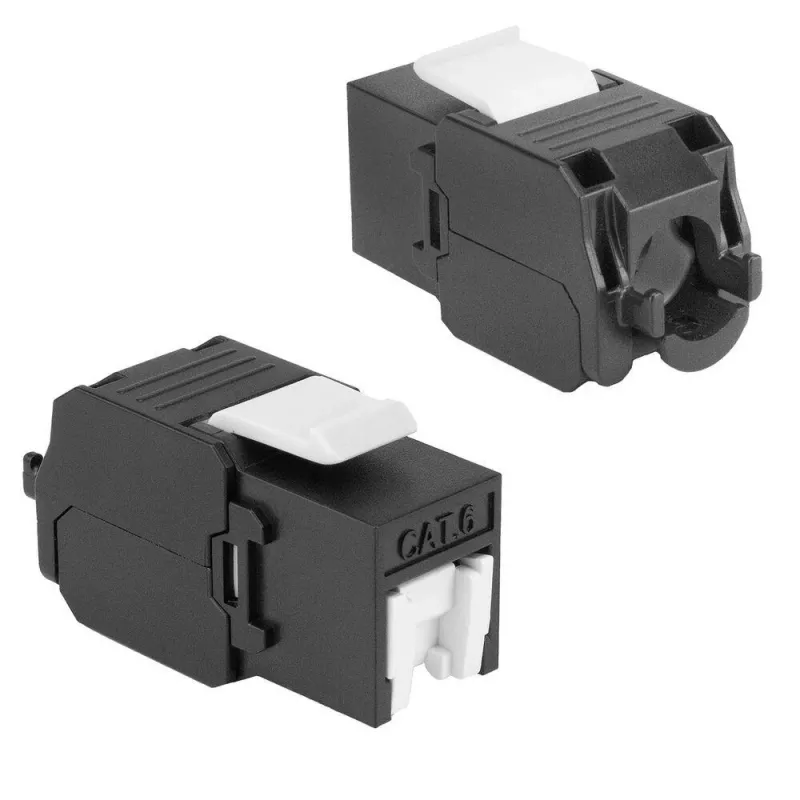

ACT Keystone Jack RJ45 CAT6 ungeschirmt werkzeuglos mit Shutter, schwarz

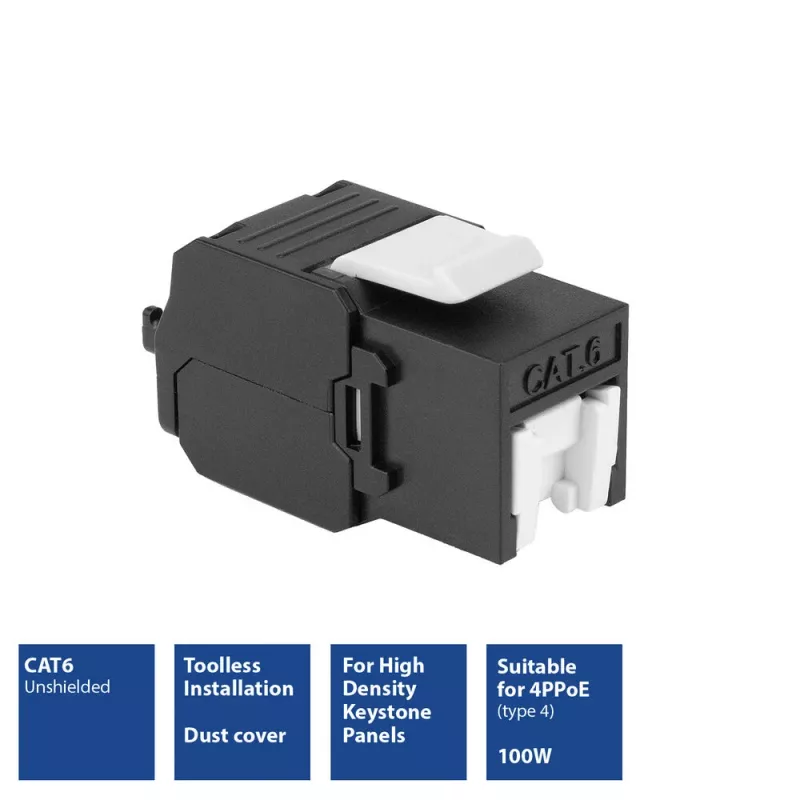

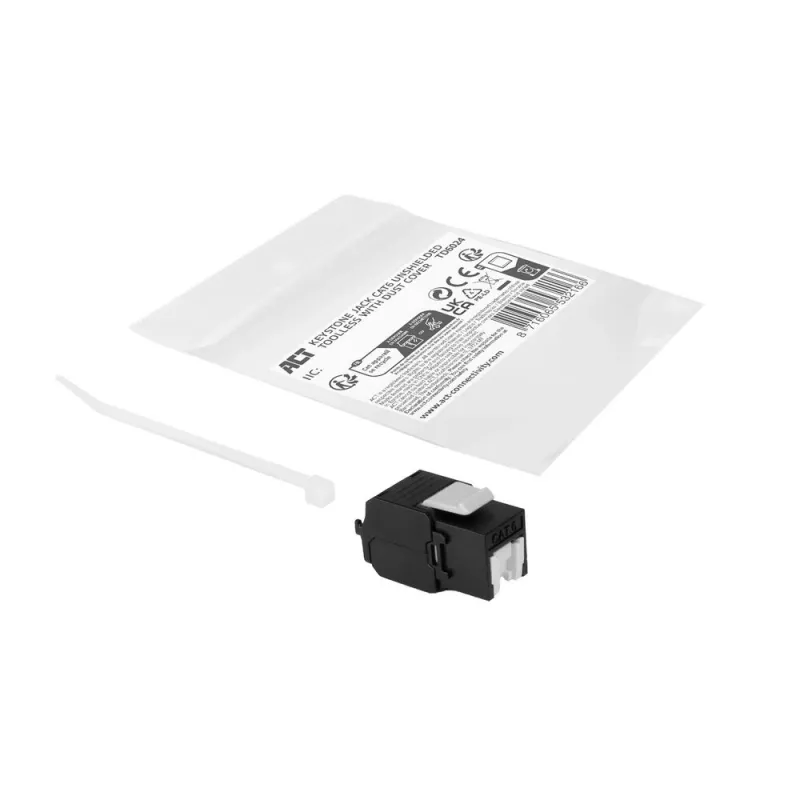

Der ACT TD6024 ungeschirmte Keystone-Jack RJ45 CAT6 ist ein werkzeugloser Netzwerkanschluss, der für eine schnelle Installation in Patchpanels und Wandauslässen konzipiert ist. Er nimmt Volldraht- oder Litzenkabel mit einem Außendurchmesser von 5,5–9 mm und Leiter der Größe 23–26 AWG auf. Der Keystone-Jack enthält einen weißen Staubschutz, der die 50 μin vergoldeten Kontakte schützt, sowie einen integrierten Kabelbinder zur Zugentlastung. Er unterstützt PoE++ bis zu 100 W (Typ 4) und eignet sich sowohl für Installationen mit hoher Packungsdichte als auch für Standard-Patchpanels.

Vorteile

Der Keystone-Jack ermöglicht einen LSA-werkzeugfreien Abschluss mit farbcodierten T568A- und T568B-Verdrahtungsschemata für eine unkomplizierte Montage. Die vergoldeten Kontakte reduzieren das Korrosionsrisiko, während der Staubschutz die Kontakte während der Installation sauber hält. Die Unterstützung von PoE++ 100 W erweitert die Stromversorgungsmöglichkeiten für Netzwerkgeräte, und das kompakte werkzeuglose Design spart Zeit in Umgebungen mit hoher Packungsdichte.

Geeignet für

Technische Daten

Anwendung

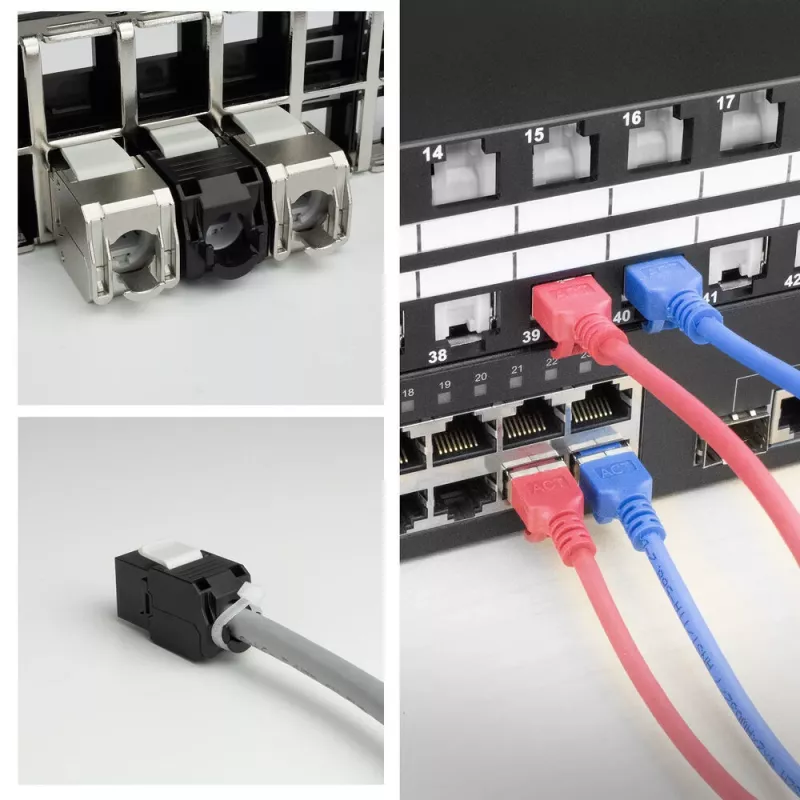

Führen Sie das Kabel gemäß den farbcodierten T568A- oder T568B-Markierungen in den Keystone-Jack ein und drücken Sie es dann nach unten, um die Leiter mit dem werkzeuglosen LSA-Mechanismus anzuschließen. Stellen Sie sicher, dass der Kabelmantel in den angegebenen Durchmesserbereich von 5,5–9 mm passt, und befestigen Sie den beiliegenden Kabelbinder zur Zugentlastung. Rasten Sie den Keystone in ein kompatibles Patchpanel oder eine Abdeckplatte ein und schließen Sie den weißen Staubschutz, um die Kontakte zu schützen, bis der Port verwendet wird.

Empfehlungen

Für eine optimale Leistung verwenden Sie Twisted-Pair-Kabel mit geeigneter AWG-Größe innerhalb des angegebenen Durchmesserbereichs und überprüfen Sie die Verdrahtungskontinuität nach dem Abschluss. Stellen Sie beim Einsatz von PoE++-Geräten sicher, dass die angeschlossenen Switches und Kabel die Leistungs- und Wärmeanforderungen erfüllen.
