ACT Keystone Jack RJ45 CAT6 geschirmt werkzeuglos mit Shutter silber-weiß

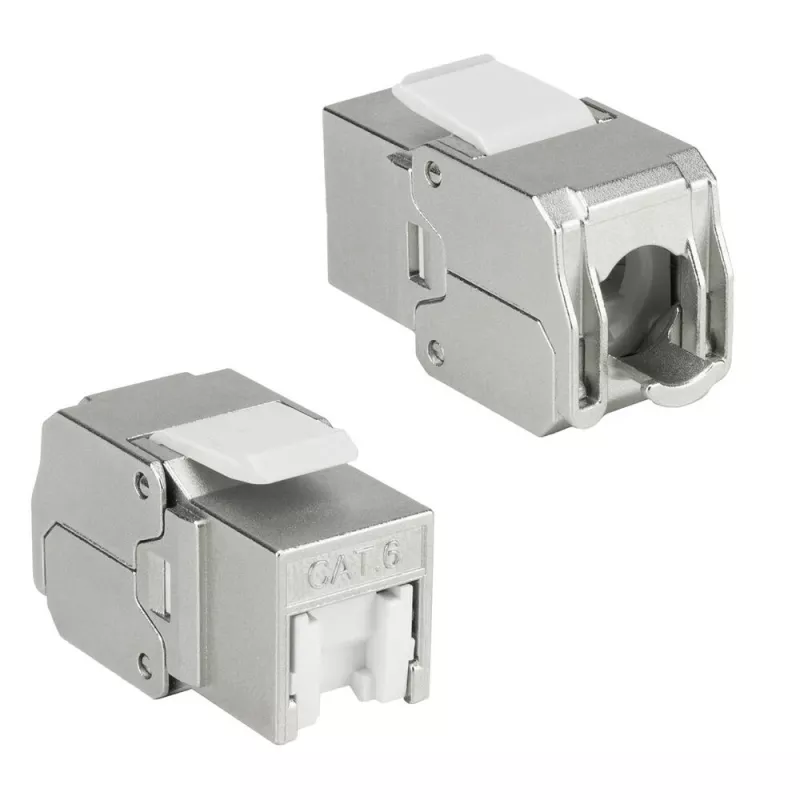

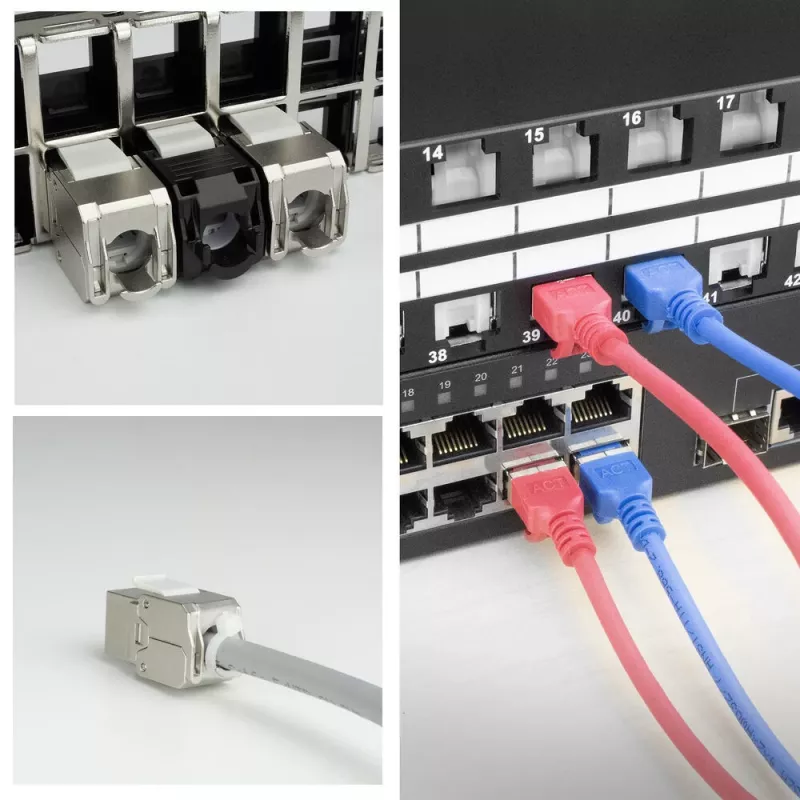

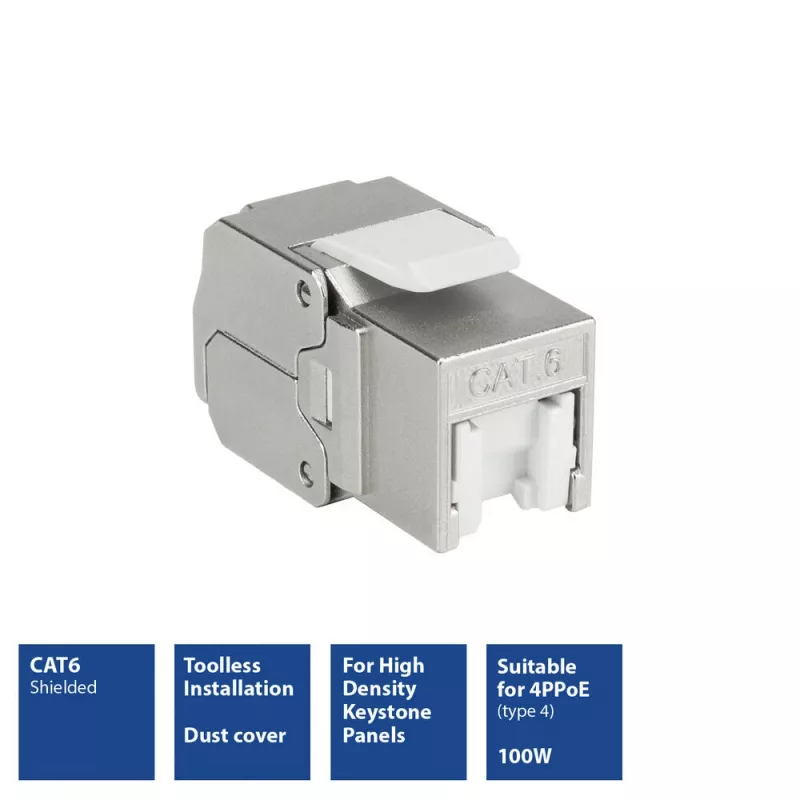

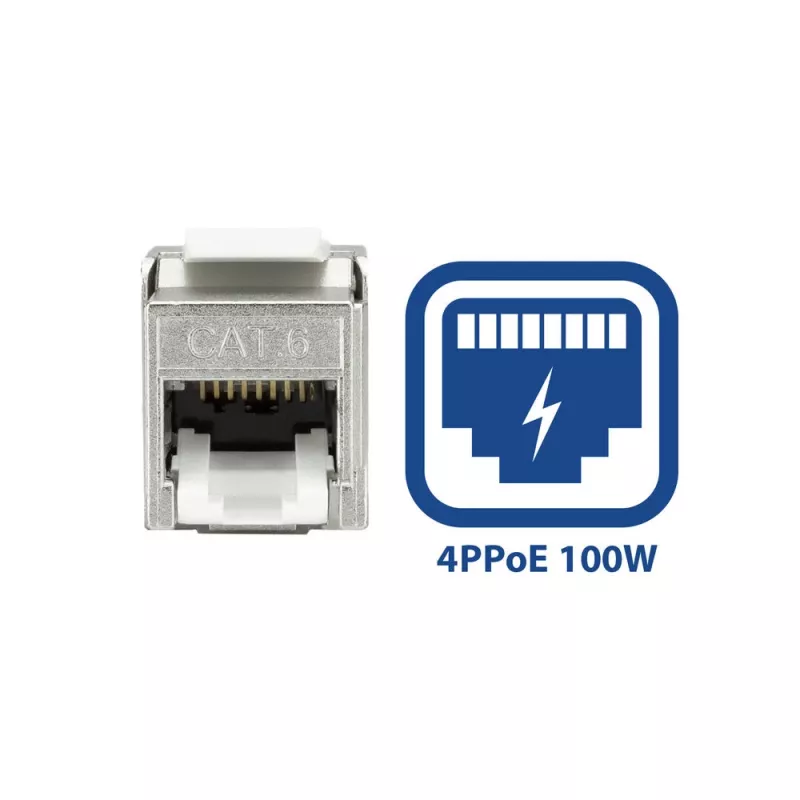

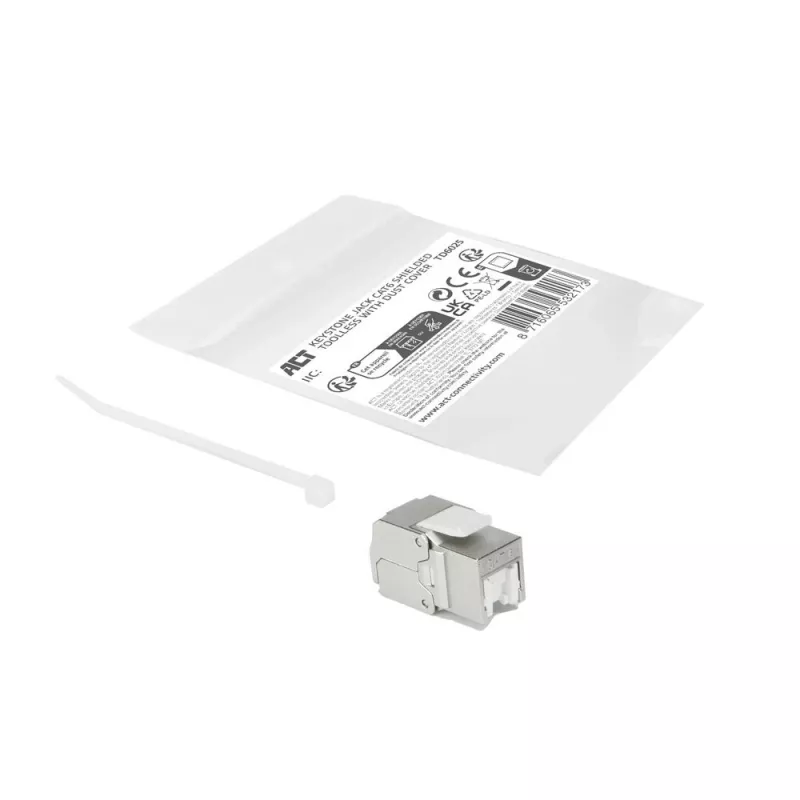

Der ACT Keystone Jack RJ45 CAT6 geschirmt werkzeuglos mit Shutter (Modell TD6025) ist ein kompakter, geschirmter Keystone-Einsatz, der für den schnellen, werkzeuglosen Anschluss von Ethernet-Kabeln entwickelt wurde. Er akzeptiert massive oder flexible Leiter mit Außendurchmessern von 5,0 bis 8,5 mm und 23–26 AWG, verfügt über eine weiße Staubschutzkappe zum Schutz der 50 μin vergoldeten Kontakte und unterstützt PoE++ bis zu 100 W (Typ 4). Das Paket enthält einen Kabelbinder zur Zugentlastung und eignet sich für den Einsatz in hochdichten Patchpanels, Standard-Patchpanels und Wandanschlussdosen.

Vorteile

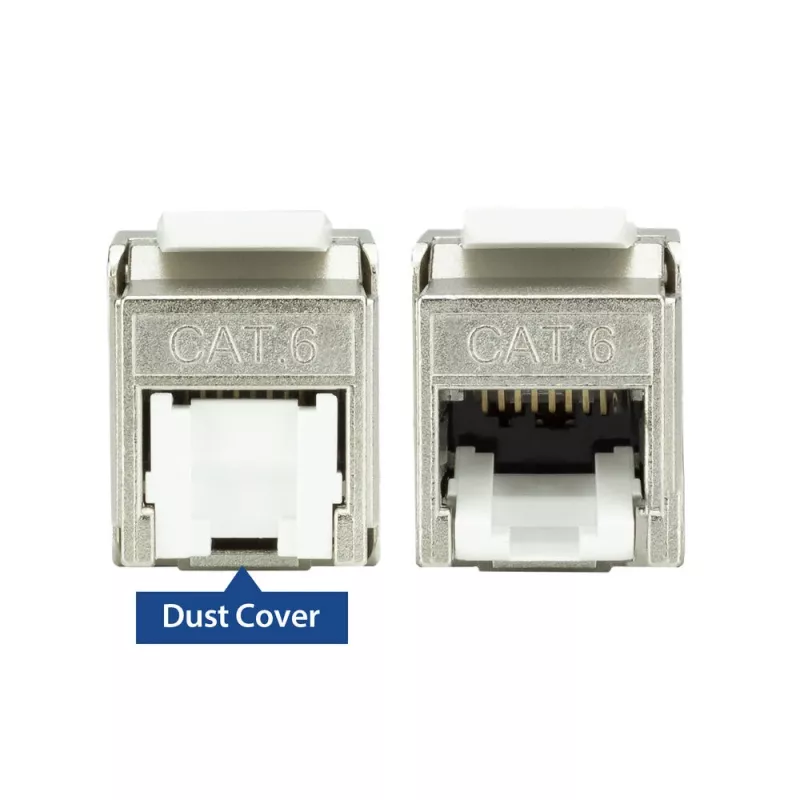

Dieser geschirmte CAT6-Keystone-Einsatz bietet eine werkzeuglose LSA-Anschlusstechnik mit farbcodierten Belegungsschemata T568A und T568B für eine einfache Montage und zuverlässige Kontaktausrichtung. Vergoldete Kontakte reduzieren Korrosion und sorgen für gleichbleibende Konnektivität. Der integrierte weiße Shutter schützt den Steckplatz bei Nichtgebrauch vor Staub, und der mitgelieferte Kabelbinder bietet eine einfache Zugentlastungsoption. Die Schirmung und die Unterstützung von PoE++ 100 W machen den Einsatz geeignet für Installationen, die eine höhere Leistungsabgabe und einen verbesserten EMV-Schutz erfordern.

Geeignet für

Technische Daten

Verwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel entfernen, um die einzelnen Adern freizulegen, wobei der Aderdrall gemäß den Cat6-Leistungsanforderungen beibehalten wird. Führen Sie die Drähte in die entsprechenden farbcodierten Schlitze ein, entweder nach Schema T568A oder T568B, und drücken Sie sie dann mit dem integrierten werkzeuglosen LSA-Mechanismus nieder. Stellen Sie sicher, dass die Schirmung (falls vorhanden) ordnungsgemäß mit dem Einsatzgehäuse verbunden ist. Rasten Sie den Keystone-Einsatz in die Panel- oder Dosenöffnung ein, bis er verriegelt. Verwenden Sie den mitgelieferten Kabelbinder um Kabel und Einsatz zur Zugentlastung.

Empfehlungen

Für optimale Leistung halten Sie den Aderdrall bis zum Anschlusspunkt aufrecht, vermeiden Sie übermäßiges Aufdrillen und befolgen Sie die Installationsstandards TIA/EIA. Verwenden Sie geschirmte Patchpanels und stellen Sie beim Einsatz geschirmter Keystone-Einsätze und PoE++-Anwendungen eine korrekte Erdung des geschirmten Systems sicher.
