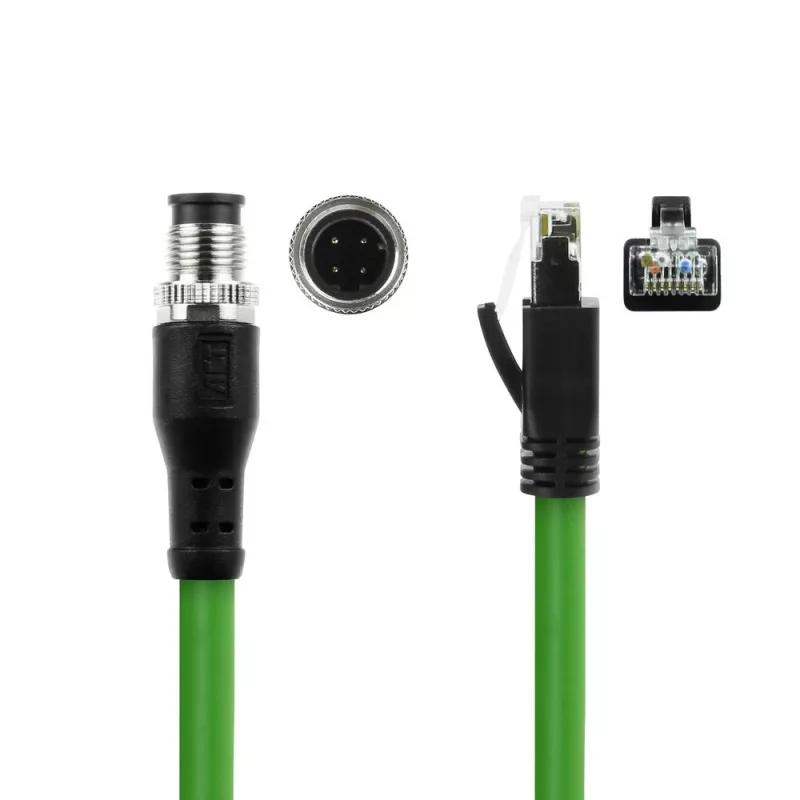

ACT Industrial 5,00 Meter Sensorkabel M12D 4-polig Stecker rechtwinklig auf RJ45 Stecker, Superflex Xtreme TPE-Kabel, geschirmt

Das ACT SC4400 ist ein industrielles Sensor- und Aktorkabel, das für anspruchsvolle Automatisierungsumgebungen entwickelt wurde. Das Kabel verfügt über einen TPE-Außenmantel (Thermoplastisches Elastomer) und umspritzte TPE-Steckverbinder, die Schutzart IP67 gegen Staub und Wasser bieten. Die Superflex Xtreme-Konstruktion verwendet AWG22-Leiterbündel, bei denen jede Ader aus 19 Kupferlitzen besteht, was zu einer höheren Flexibilität im Vergleich zu typischen AWG24/7-Patchkabeln führt. Verseilte Leiter bestehen aus vielen dünnen, nicht isolierten Litzen, die miteinander verdrillt sind, um die mechanische Flexibilität für Bewegungsanwendungen zu verbessern.

Vorteile

Der TPE-Mantel und die umspritzten Steckverbinder verleihen dem ACT SC4400 eine hohe mechanische Beständigkeit gegen Biegung, Torsion und Bewegung in Kabelketten bei gleichzeitiger Beibehaltung des IP67-Schutzes. Die Superflex Xtreme AWG22-Leiter (19 Litzen pro Ader) bieten eine verbesserte Biegelebensdauer und geringere Steifigkeit im Vergleich zu Standard-Patchkabelkonstruktionen. Die UL-Zertifizierung stellt sicher, dass das Kabel anerkannte Sicherheitsstandards für den industriellen Einsatz erfüllt.

Geeignet für

Wichtige Spezifikationen

Verwendung

Installieren Sie das ACT SC4400, indem Sie die entsprechenden Steckverbinder mit dem Sensor oder Aktor und dem passenden Steuerungs- oder Netzwerkanschluss verbinden. Achten Sie auf korrekte Ausrichtung und vollständigen Eingriff der umspritzten Steckverbinder. Führen Sie das Kabel durch Kabelketten oder entlang geschützter Kabelwege und vermeiden Sie scharfe Kanten und übermäßige Kompression. Der TPE-Mantel verträgt mechanische Bewegung; sichern Sie das Kabel jedoch, um übermäßige Belastung an den Verbindungsstellen zu verhindern. Überprüfen Sie die IP67-Abdichtung nach der Installation in nassen oder staubigen Umgebungen.

Empfehlungen

Für langfristige Leistung vermeiden Sie wiederholtes Biegen des Kabels um Radien, die kleiner als vom Systemdesigner empfohlen sind, und verhindern Sie kontinuierlichen Abrieb an rauen Oberflächen. Überprüfen Sie regelmäßig Steckverbinder und Mantel auf Beschädigungen und ersetzen Sie das Kabel, wenn Litzen freiliegen oder die IP67-Dichtung beeinträchtigt ist.
