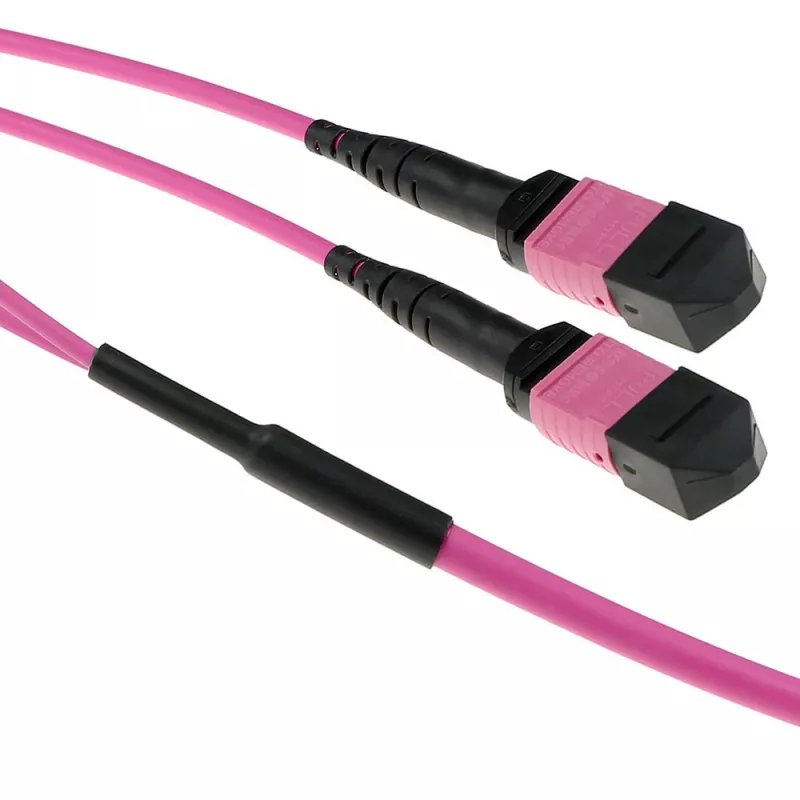

ACT DC5216 InfiniBand Glasfaserkabel 100m 2x MPO OM4 50µm

MTP/MPO-Trunkkabel sind für den Einsatz in Rechenzentren und Serverräumen konzipiert
MTP/MPO-Trunkkabel sind Glasfaserkabel mit vorkonfektionierten MTP-Steckern, eine Art vorkonfektioniertes Kabel, die zunehmend in Rechenzentren und Serverräumen eingesetzt werden.

Geeignet für Punkt-zu-Punkt- und Festverkabelung
In Rechenzentren wird zwischen zwei Verkabelungsarten unterschieden. Punkt-zu-Punkt-Verkabelung bedeutet, dass Geräte direkt miteinander verbunden werden. Festverkabelung, auch strukturierte Verkabelung genannt, umfasst den Einsatz von Panels, Installationskabeln und Patchkabeln.

ACT MTP/MPO-Trunkkabel eignen sich sowohl für Punkt-zu-Punkt- als auch für strukturierte Verkabelungslösungen. Durch einen gestuften Fanout lassen sich die Kabel problemlos sowohl an Patchpanels als auch an Geräte wie Switches, Server und Speicher anschließen. Durch den Einsatz von Kabeln mit kleinem Durchmesser können die Trunkkabel auch in größerer Anzahl in Kabelkanälen und 19"-Schränken verwendet werden. Dies wird im Folgenden näher erläutert.

Ob Sie sich für Punkt-zu-Punkt- oder strukturierte Lösungen entscheiden – mit ACT MTP/MPO-Trunkkabeln können Sie Ihr Rechenzentrum oder Ihren Serverraum schnell und einfach einrichten.

Bis zu 50 % mehr Kapazität dank ultrakompaktem Kabel
ACT MTP/MPO-Trunkkabel eignen sich aufgrund ihres geringen Durchmessers (6,8 mm) für Verbindungen mit hoher Dichte in Rechenzentren und Serverräumen. Durch unser Design ultrakompakter Kabel mit kleinem Durchmesser lassen sich bis zu 50 % mehr Kabel im Glasfaser-Kabelkanal verlegen. Dies gewährleistet eine bessere Skalierbarkeit für zukünftige Netzwerkerweiterungen.

Kompakte Fanouts sorgen für mehr Platz an kritischen Stellen
In der Nähe aktiver Geräte oder auf Racks in 19"-Schränken herrscht oft Platzmangel. Bei ACT tragen wir dem Rechnung, indem wir die Fanouts unserer Trunkkabel so kompakt wie möglich, aber dennoch zuverlässig gestalten.
Wir verwenden 2-mm-Fanoutkabel pro 12 Fasern für MTP/MPO-Trunkkabel. Diese Kabel sind aufgrund des geringen Durchmessers flexibler und benötigen weniger Platz, bieten aber dennoch eine ähnliche Zugentlastung wie Standard-Glasfaser-Patchkabel. Auch der Übergang vom Kabel zum Fanout ist kompakt, was die Installation erleichtert und Platz spart.

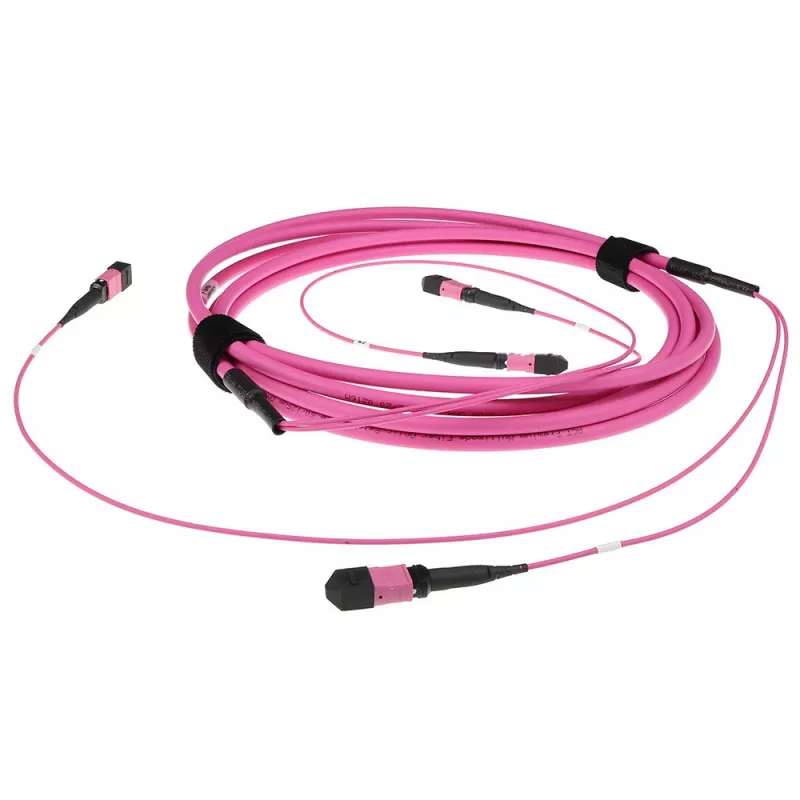

ACT DC5216. Kabellänge: 100 m, Glasfasertyp: OM4, Anschluss 1: 2x MPO, Anschluss 2: 2x MPO, Kerndurchmesser: 50 µm

Verwendung

Führen Sie das Trunkkabel durch die dafür vorgesehenen Kabelkanäle oder 19"-Schranköffnungen zu dem Bereich, in dem die MPO-Stecker auf Panels oder direkt in Gerätemodule terminiert werden. Verwenden Sie die kompakten Fanouts, um MPO-Abschlüsse je nach Anforderung Ihres Patchpanels oder Geräts in Standard-Glasfaserports oder Patchkabel umzuwandeln. Sichern Sie das Kabel und die Fanouts mit geeigneten Zugentlastungsklemmen und halten Sie sich an die Biegeradius- und Verlegerichtlinien Ihres Rechenzentrums, um die optische Leistung zu erhalten.

Empfehlungen

Für beste Ergebnisse verwenden Sie das ACT DC5216 in Umgebungen, die eine Glasfaserverlegung mit hoher Dichte und minimalen Platzbedarf im Rack erfordern. Halten Sie die vom Hersteller empfohlenen Biegeradien ein, vermeiden Sie enge Biegungen in der Nähe von Fanouts und überprüfen Sie die MPO-Endflächen vor der Bereitstellung, um eine optimale Signalintegrität sicherzustellen.
