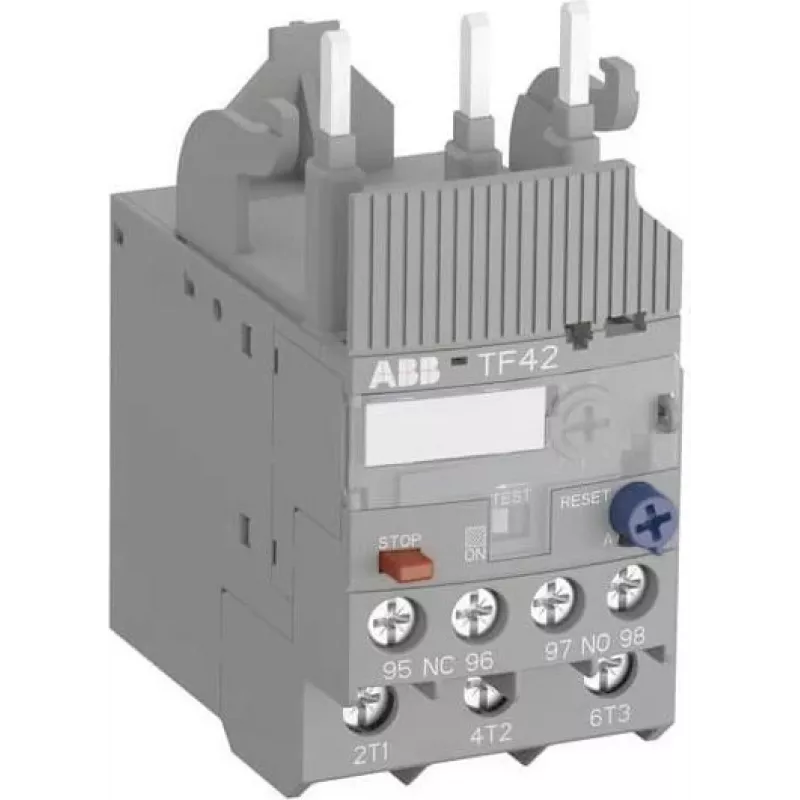

ABB TF42-1.7 Thermisch-Überlastrelais, 1,2 - 1,7 A, Klasse 10, 3-polig, 690 V AC/DC

Motorausfälle durch anhaltende Überlast sind in industriellen Umgebungen eine ständige Bedrohung. Das thermische Überlastrelais ABB TF42-1.7 bietet zuverlässigen Schutz für Drehstrommotoren, indem es den Stromkreis unterbricht, wenn der Strom sichere Werte überschreitet. Mit einem Einstellbereich von 1,2 bis 1,7 A und Auslösecharakteristik Klasse 10 reagiert es schnell auf Überlastbedingungen und ermöglicht gleichzeitig einen normalen Motoranlauf. Dieses Relais ist für die direkte Montage auf ABB-Schützen der AF-Serie ausgelegt, was die Installation vereinfacht und eine zuverlässige Koordination gewährleistet.

Für wen ist es geeignet

Dieses Relais richtet sich an Schaltschrankbauer, Wartungstechniker und OEMs, die kompakten, zuverlässigen Motorschutz in Anwendungen wie Förderbändern, Pumpen, Ventilatoren und Werkzeugmaschinen benötigen. Es eignet sich sowohl für Neuinstallationen als auch für Nachrüstungen, bei denen der Platz begrenzt ist und ein zuverlässiger Überlastschutz erforderlich ist.

Hauptmerkmale

• Einstellbarer Strombereich von 1,2 A bis 1,7 A für eine präzise Motoranpassung.
• Auslösecharakteristik Klasse 10 schützt Motoren während des normalen Anlaufs und verhindert Schäden durch längere Überlast.
• Dreipolige Ausführung mit differentiellem Phasenausfallschutz.
• Manuelle und automatische Rückstellung für flexiblen Betrieb.
• Direkte Montage auf ABB-Schützen AF09...AF38; auch für den eigenständigen Einbau geeignet.
• Hilfskontakte: 1 Schließer + 1 Öffner für Statusmeldung und Steuerungsverriegelung.
• Weiter Betriebstemperaturbereich: -25 °C bis +60 °C.
• Entspricht internationalen Normen IEC/EN 60947-4-1, UL und CSA.

Technische Daten

• Stromeinstellbereich: 1,2 - 1,7 A
• Auslöseklasse: Klasse 10
• Polzahl: 3
• Bemessungsbetriebsspannung: 690 V AC / 600 V DC
• Bemessungsisolationsspannung: 690 V
• Bemessungsstoßspannungsfestigkeit: 6 kV
• Hilfskontakte: 1 Schließer + 1 Öffner
• Rückstellart: Manuell und automatisch
• Montage: Direkte Schützmontage / eigenständig
• Kompatible Schütze: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Betriebstemperatur: -25 bis +60 °C
• Lagertemperatur: -40 bis +70 °C
• Schutzart: IP20
• Verlustleistung pro Pol: 0,5 W
• Normen: IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1

Tipps

Stellen Sie den Stromeinstellregler auf den auf dem Typenschild des Motors angegebenen Nennstrom ein. Bei Motoren mit hohen Anlaufströmen stellen Sie sicher, dass die Auslöseklasse mit der Anlaufzeit kompatibel ist. Verwenden Sie den manuellen Rückstellmodus, wenn ein Fehler vor dem Neustart einen Eingriff des Bedieners erfordert. Überprüfen Sie das Relais regelmäßig auf Staubansammlungen und sorgen Sie für ausreichende Belüftung, um ein genaues thermisches Ansprechen zu gewährleisten.
