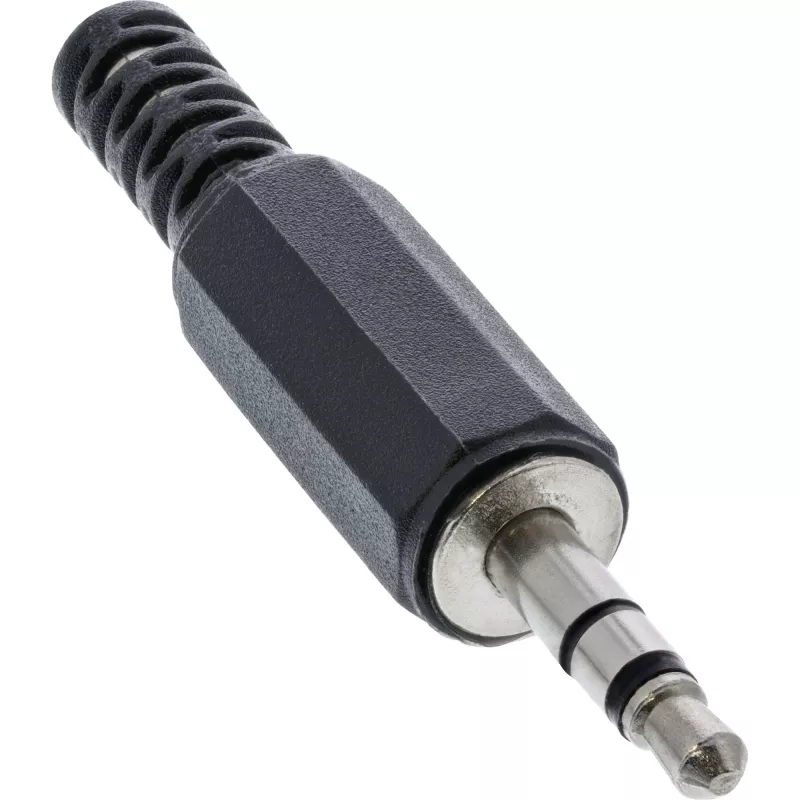

3.5-mm-Audio-Stereostecker InLine 99100 Lötversion

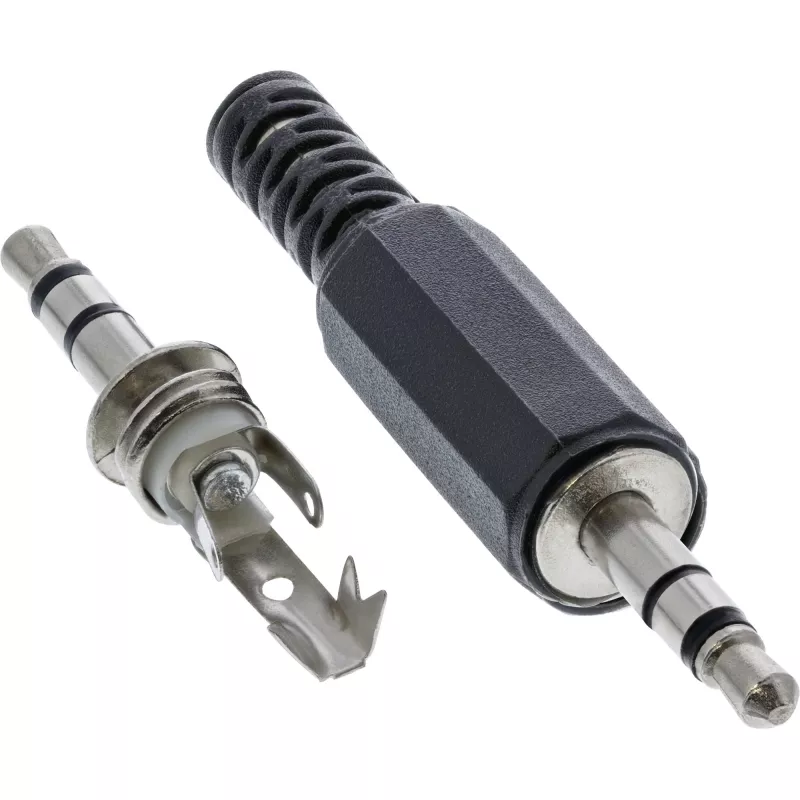

Der InLine 3.5-mm-Audio-Stereostecker (Lötversion) ist ein kompakter Metallstecker, der zur Erstellung oder Reparatur von Audiokabeln durch Löten vorgesehen ist. Sein Metallgehäuse in Schwarz und Silber bietet mechanische Stabilität und gewährleistet einen guten elektrischen Kontakt für Stereo-Audiosignale. Durch die Lötkonstruktion können die Kabelleiter direkt am Stecker befestigt werden, was eine feste, widerstandsarme Verbindung ergibt, die sich für DIY- und Kleinserienanwendungen eignet.

Vorteile

Die Metallkonstruktion bietet eine höhere mechanische Festigkeit und verbesserte Leitfähigkeit im Vergleich zu Kunststoffalternativen. Die Lötversion stellt eine sichere, dauerhafte elektrische Verbindung sicher und ist mit standardmäßigen 3,5-mm-Stereo-Buchsen kompatibel. Die kompakte Größe und die branchenüblichen Abmessungen machen ihn für vielfältige Audioaufbauten geeignet.

Geeignet für

• DIY-Audiokabelmontage und Reparatur
• Kleinserien- oder industrielle Fertigung von Audiokabeln
• Anschluss tragbarer Audioplayer, Kopfhörer und Line-Pegel-Geräte

Technische Daten

• Typ: 3.5-mm-Stereo-Stecker (TRS)
• Anschluss: Lötversion
• Gehäusematerial: Metall
• Farben: Schwarz und Silber
• Marke: InLine
• MPN: 99100
• EAN: 4043718000074

Anwendung

Entfernen Sie den Kabelmantel und trennen Sie die Leiter nach links, rechts und Masse. Verzinnen Sie die Leiterenden und die Lötpads des Steckers mit geeignetem Lötzinn. Positionieren Sie die Leiter an den entsprechenden Lötstellen im Stecker, löten Sie die Verbindung und bauen Sie das Steckergehäuse wieder zusammen. Überprüfen Sie vor der endgültigen Verwendung Durchgang und korrekte Kanalbelegung mit einem Multimeter oder einem Audiotest.

Empfehlungen

Verwenden Sie für zuverlässige Lötstellen geeignetes Elektronik-Lötzinn mit Flussmittelseele und einen Lötkolben mit geregelter Temperatur (etwa 350 °C). Sorgen Sie für eine korrekte Schirmung und Zugentlastung, um mechanische Belastungen der Lötverbindungen im täglichen Gebrauch zu vermeiden.
