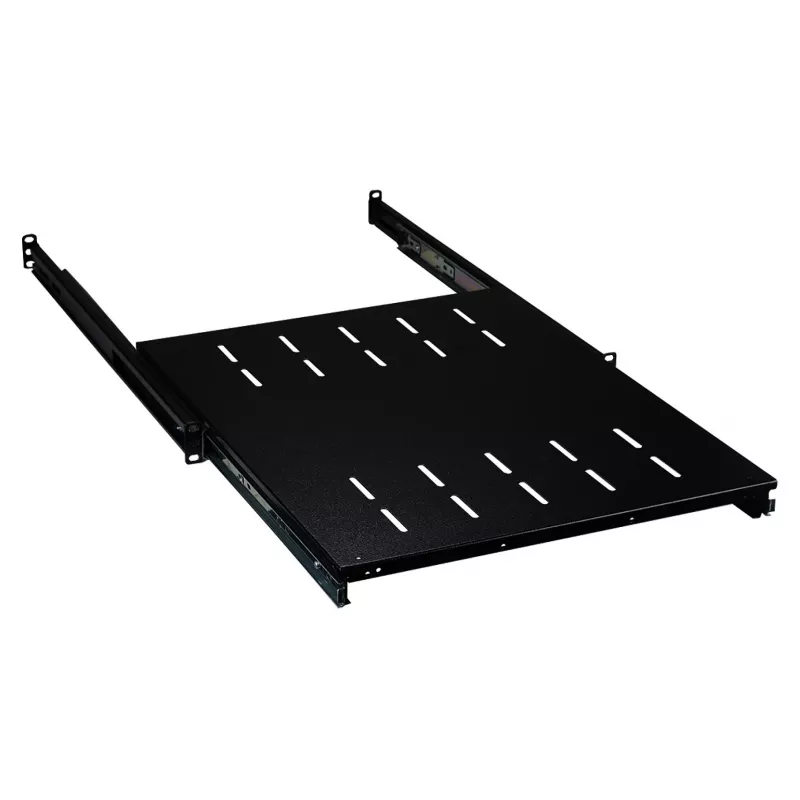

19 Zoll 1U Ausziehfach EFB Elektronik 350–450 mm Tiefe, 30 kg Traglast, für 600 mm Schranktiefe, einstellbare Front-/Rückmontage, Stahl RAL7035/RAL9005

Das 19"-1U-Ausziehfach von EFB Elektronik ist ein kompaktes Rack-Zubehör, das für 48,3 cm (19") Netzwerk- und Serverschränke mit einer Schranktiefe von 600 mm entwickelt wurde. Das Fach besteht aus Stahl und bietet einen einstellbaren Auszugsbereich von 350 bis 450 mm, um Geräte und Zubehör aufzunehmen, die regelmäßig zugänglich sein müssen. Das Fach trägt bis zu 30 kg und wird mit Befestigungsmaterial für die Montage an den vorderen und hinteren 19"-Profilen geliefert. Die vorderen und hinteren Montagepositionen sind um +0..80 mm verstellbar, um unterschiedlichen Installationsanforderungen gerecht zu werden. Verfügbare Ausführungen: Hellgrau (RAL7035) und Tiefschwarz (RAL9005).

Vorteile

Das Ausziehfach bietet eine stabile, flache Plattform für nicht rackmontierbare Geräte, Werkzeuge oder temporäre Installationen und ermöglicht durch seinen Ausziehmechanismus einen einfachen Zugang. Die Stahlkonstruktion gewährleistet mechanische Festigkeit für Lasten bis zu 30 kg, und die einstellbare Front-/Rückmontage bietet Flexibilität, um sich verschiedenen Schrankinnenräumen und Kabelführungsanforderungen anzupassen. Mitgelieferte Befestigungsteile vereinfachen die Installation und verringern den Bedarf an zusätzlichem Zubehör.

Geeignet für

• Montage von kleinen Servern, USV-Einheiten oder Netzwerkgeräten, die nicht rackmontierbar sind
• Vorübergehende Platzierung von Messinstrumenten, Werkzeugen oder Service-Laptops in einem 19"-Schrank
• Aufbewahrung von Patchfeldern, Steckdosenleisten oder Kabelmanagement-Zubehör in Reichweite
• Einsatz in Serverräumen, Netzwerk-Racks, Telekommunikationsräumen und Industriegehäusen mit 600 mm Schranktiefe

Technische Daten

• Rackgröße: 19" (48,3 cm), 1U Höhe
• Auszugstiefe (nutzbar): 350–450 mm
• Nennlastkapazität: 30 kg
• Montage: Vorne und hinten an 19"-Profilen; einstellbare Montagetiefe +0..80 mm
• Material: Stahl
• Ausführungsoptionen: Hellgrau (RAL7035) oder Tiefschwarz (RAL9005)
• Vorgesehene Schranktiefe: 600 mm
• Befestigungsmaterial: Enthalten

Verwendung

Montieren Sie das Ausziehfach mit dem mitgelieferten Befestigungsmaterial an den vorderen und hinteren 19"-Profilen in einem Schrank mit 600 mm Tiefe. Passen Sie die vorderen und hinteren Montagepositionen im Bereich von +0..80 mm an, um den gewünschten Überstand und die Ausrichtung mit anderen montierten Geräten zu erreichen. Ziehen Sie das Fach heraus, um Geräte zu positionieren oder zu warten, und schieben Sie es zurück, um sie im Rack zu sichern. Beachten Sie die maximale Belastungsgrenze von 30 kg und verteilen Sie das Gewicht gleichmäßig über die Fachfläche, um die Stabilität zu erhalten.

Empfehlungen

Für einen sicheren und zuverlässigen Betrieb stellen Sie sicher, dass der Schrank die erforderliche Tiefe von 600 mm aufweist und die 19"-Profile mit der standardmäßigen 1U-Montage kompatibel sind. Überschreiten Sie nicht die Belastbarkeit von 30 kg; sichern Sie schwere oder hohe Gegenstände, um ein Umkippen bei ausgezogenem Fach zu verhindern. Nutzen Sie die einstellbare Montage, um ausreichenden Kabelabstand und Luftstrom sicherzustellen; wenn häufiger Zugriff erforderlich ist, stellen Sie sicher, dass die Auszugsbewegung ungehindert ist und die Befestigungselemente angezogen sind.
