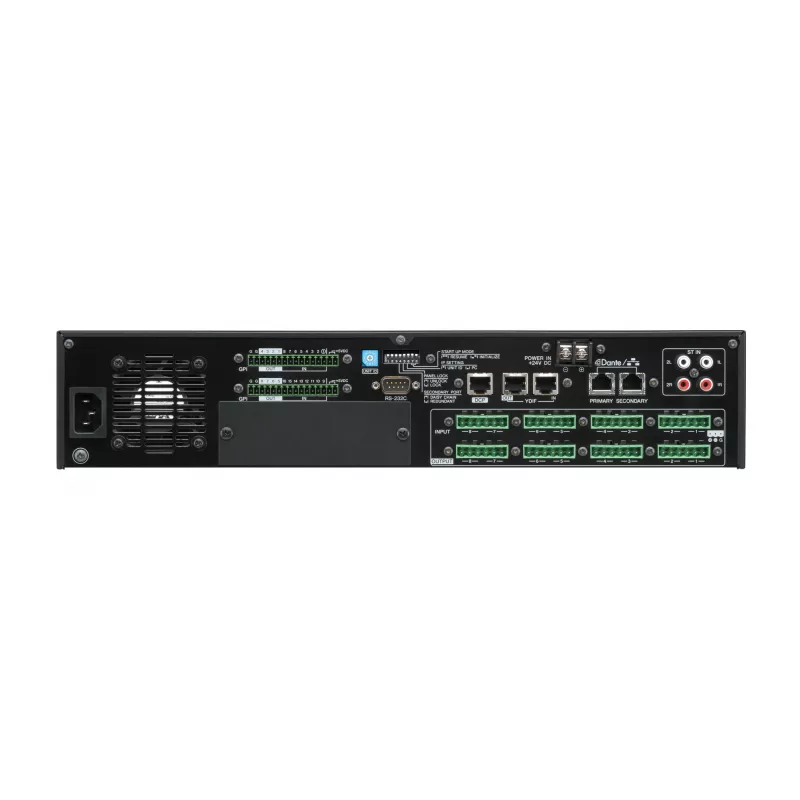

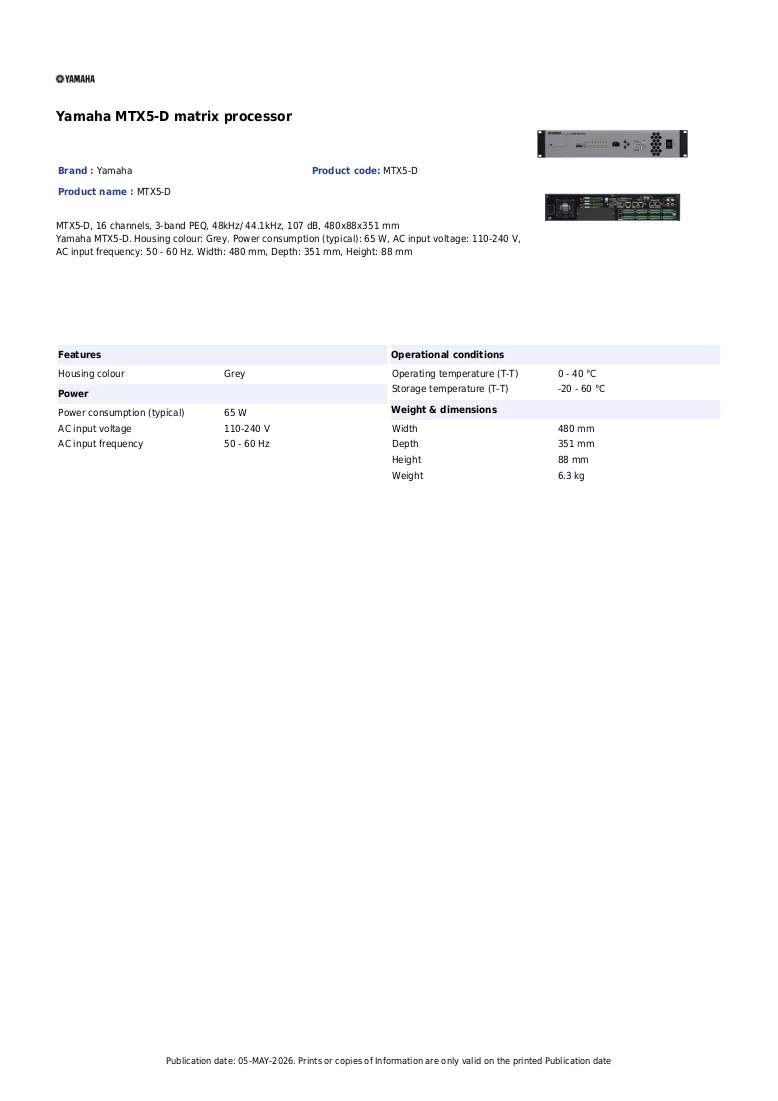

Yamaha MTX5-D Matrixprozessor

Das Herzstück Ihrer Soundlösung
Die MTX-Matrixprozessoren wurden in erster Linie für kommerzielle Installationen mit mehreren Zonen entwickelt und verfügen über flexible Verarbeitungsfunktionen, die für eine Vielzahl von Anwendungen wie Einzelhandelsgeschäfte, Restaurants/Bars oder Bankettsäle unerlässlich sind. Als zentrale Verarbeitungseinheit im Herzen Ihres Systemdesigns ermöglichen Ihnen MTX-Prozessoren die Konfiguration, Programmierung und Verwaltung Ihrer gesamten Soundlösung über die intuitive Benutzeroberfläche der zugehörigen MTX Editor-Softwareanwendung. Die Serie umfasst zwei Modelle mit unterschiedlichen DSP-Kapazitäten und Erweiterungsmöglichkeiten, sodass MTX-Prozessoren den Anforderungen einer beeindruckenden Bandbreite kommerzieller Umgebungen gerecht werden können.

Vielseitige Eingangs-/Ausgangskonfiguration
Die MTX-Serie bietet eine Kombination aus analogen und digitalen Anschlüssen. Dante- und YDIF-Verbindungen sorgen dafür, dass stets ausreichend Ein- und Ausgänge für den Umfang Ihrer Installation vorhanden sind.

Übersicht: I/O
Ein genauerer Blick auf die Ein- und Ausgänge der MTX- und MRX-Prozessoren und ein Überblick über die jeweils verfügbare Verarbeitung.

SD-Speicherkartensteckplatz für Wiedergabe
Die MTX-Serie verfügt über eine Eingangs-/Ausgangskonfiguration, die sich ideal für ein breites Anwendungsspektrum eignet: 8 Mono-Eingänge (Mikrofon/Line), 2 Stereo-Eingänge (Line) und 16 digitale Eingänge über YDIF. Die Ausgangsseite besteht aus 8 Line-Pegel-Mono-Ausgängen und 16 digitalen Ausgängen über YDIF. MTX-Prozessoren verfügen zudem über einen SD-Kartensteckplatz für die Wiedergabe von MP3-/WAV-Dateien, die auf einer SD-Speicherkarte gespeichert sind. Die Event-Scheduler-Funktion ermöglicht es Ihnen, diese Dateien als Musik, Ankündigungen oder Glockentöne wiederzugeben – oder sogar externe Geräte über einen GPI-Ausgang auszulösen – zu geplanten Zeiten sowie im MTX gespeicherte Presets abzurufen.

Erhöhen Sie ganz einfach die Systemein- und -ausgänge.
Die EXi8/Exo8 sind Eingangs-/Ausgangserweiterungen für die MTX/MRX-Serie.
EXi8 wandelt das analoge Mikrofon-/Line-Signal in digitale Signale um und überträgt sie über die proprietäre YDIF-Verbindung von Yamaha an den MTX. Die Vorverstärker des EXi8 können aus der Ferne über einen MTX/MRX Editor gesteuert werden.
EXo8 wird ebenfalls über YDIF an das System angeschlossen und verfügt über 8 Kanäle mit DA-Wandlern, die den digitalen Ausgang in ein hochwertiges analoges Signal umwandeln.

MTX Digitales Netzwerksystem
Der Einsatz von zwei Arten der Vernetzung in MTX-Systemen kann Installationskosten und -zeit erheblich reduzieren. Die Kombination aus YDIF für kürzere Systemverbindungen und DANTE für größere Installationen kann die Designflexibilität erheblich verbessern.

Audio-Netzwerk für das MTX-System
MTX-Prozessoren verfügen über das neu entwickelte digitale Übertragungsformat YDIF; eine einzigartige, proprietäre Yamaha-Technologie, die 16-Kanal-Audio- und Word-Clock-Übertragung über Standard-CAT5-Ethernet-Kabel ermöglicht. YDIF kann für die Kaskadierung mehrerer MTX-Serien oder für die Übertragung von Audiosignalen an XMV-Endstufen mit sehr einfacher Verkabelung auf bis zu 30 Meter Entfernung verwendet werden.

Verteilungsmodus
Max. 16 Audiokanäle können von einem Upstream-Gerät zu einem Downstream-Gerät geleitet werden.
Kaskadenmodus
Kann als 8-Kanal-Kaskadenbus speziell für MTX verwendet werden. Die Kommunikation kann zwischen mehreren MTX erfolgen.

Dante für MTX (nur MTX5-D, XMV-D)
Der MTX5-D ist mit zwei Dante-Ports ausgestattet, die es ermöglichen, 16 Ein- und Ausgangskanäle mit 44,1 kHz/48 kHz in einem redundanten Netzwerk zu betreiben. Mit dem MTX5-D und den Dante-fähigen XMV-D-Endstufen lassen sich sowohl einfache als auch größere, komplexe Dante-Netzwerksysteme erstellen.

Das Dante-Netzwerk-Audio-Protokoll von Audinate wurde nicht nur in Prozessoren und Endstufen, sondern auch in vielen anderen Arten digitaler Audiogeräte wie den digitalen Mischpulten von Yamaha implementiert. Ab Version 3.2 wird die HA-Steuerung des I/O-Racks „Rio-Serie“ und „Tio 1608-D“ unterstützt. Dies macht es zum perfekten Rückgrat für größere vernetzte Audiosysteme, zumal die Verbindungen nicht auf maximal 30 m wie bei YDIF begrenzt sind, sondern Audio über CAT5e-Kabel bis zu 100 m übertragen können.

Ein digitales Dante-Netzwerk verarbeitet alle Audio- und Steuerdaten und ermöglicht so Systemänderungen und -erweiterungen auf einfache Weise. Neue Geräte können über ein einziges CAT5e-Kabel dem Netzwerk hinzugefügt und mit dem MTX-MRX Editor schnell konfiguriert werden. Die Dante-Vernetzung bietet überlegene Systemflexibilität sowie ausreichend Kapazität für zukünftige Erweiterungen.

Daisy-Chain-Netzwerk
Beim Aufbau eines einfachen Systems mit einer kleinen Anzahl von Geräten wird die Verwendung des Daisy-Chain-Netzwerks empfohlen.
Da Dante sowohl Steuer- als auch Audiosignale mit einem Kabel übertragen kann, werden im Daisy-Chain-Modus keine Netzwerk-Switches benötigt.

Stern-Netzwerk
In einem Stern-Netzwerk ist jedes Gerät mit einem zentralen Hub verbunden. Die Verwendung eines GbE-kompatiblen Netzwerk-Switches ermöglicht die Konfiguration eines breitbandigen, großen Netzwerks.

Redundantes Netzwerk
Wenn eine höhere Ausfallsicherheit gegen unerwartete Netzwerkprobleme erforderlich ist, wird die Verwendung eines redundanten Netzwerks empfohlen.

Unterstützung für AES67, Dante Device Lock (MTX5-D)
Das Dante-fähige Modell des MTX5-D Signalprozessors unterstützt jetzt den AES67-Audio-Netzwerk-Interconnections-Standard. Dies ermöglicht die Verbindung über AES67 mit Audio-Netzwerken wie Ravenna, Q-LAN oder Livewire und erhöht so die Erweiterbarkeit des Systems.

Ebenfalls unterstützt wird Dante Device Lock, das verhindert, dass ein Dritter die Dante-Einstellungen ändert. Dies kann die Systemsicherheit in Umgebungen wie Konzertsälen erhöhen, in denen erwartet wird, dass ein externer Bediener das System bedient oder Geräte mitbringt.

Intelligentes, flexibles Paging-System für große kommerzielle Räume
Die Paging-Station PGM1 und der Paging-Expander PGX1 sind speziell für die Verwendung mit MRX7-D oder MTX5-D konzipiert. Sie arbeiten mit PoE und stellen über Dante eine Verbindung zum Netzwerk her. Jede PGM1 kann mit bis zu zwei PGX1-Einheiten erweitert werden, und bis zu 4 Einheiten von PGM1 können an ein einzelnes System angeschlossen werden.

Die PGM1/PGX1 von Yamaha sind Paging-Stationen, die mit dem MTX5-D oder MRX7-D verwendet werden können. Sie können über ein Dante-Netzwerk und mit Power Ethernet oder PoE vernetzt werden.

Systembeispiel
Raum A und Raum B im Systembeispiel werden normalerweise unabhängig voneinander für Besprechungen, Partys oder andere Veranstaltungen genutzt und sind daher mit separat bedienbaren Audiosystemen ausgestattet. Der Yamaha MTX3 ist ein praktischer Matrixprozessor, der Eingangssignale von mehreren Audioquellen und Mikrofonen empfangen und diese an bestimmte Lautsprechersysteme weiterleiten kann. Der EXi8 ist praktisch, wenn Sie beispielsweise die Anzahl der verfügbaren Mikrofoneingänge erhöhen möchten. Die in jedem Raum installierten DCP4V4S-Bedienfelder können so eingerichtet werden, dass sie die Fernsteuerung des Mikrofonpegels und das Ein-/Ausschalten ermöglichen.

Wenn die Trennwand entfernt und die Räume zu einem größeren Raum zusammengefasst werden, kann ein zuvor mit der MTX-MRX Editor-Software vorprogrammiertes, geeignetes Setup per Tastendruck abgerufen werden, wodurch das System sofort für die zentrale Steuerung konfiguriert wird.

Einfache Präsentation mit dem Dugan Auto Mixer.
Durch die Verwendung der vier Dugan-Kanäle des MTX3 und des FBS ist ein einfaches Präsentationssystem möglich, das keinen Bediener erfordert.

Wenn der Dugan Automixer verwendet wird, wird die Eingangsverstärkung der verwendeten Mikrofone automatisch erhöht, während die Verstärkung der nicht verwendeten Mikrofone verringert wird, um Umgebungsgeräusche zu reduzieren. Dies erhöht die Klangklarheit. Es sind keine speziellen technischen Kenntnisse oder Fähigkeiten erforderlich – die Mikrofonverstärkung wird automatisch angepasst.
