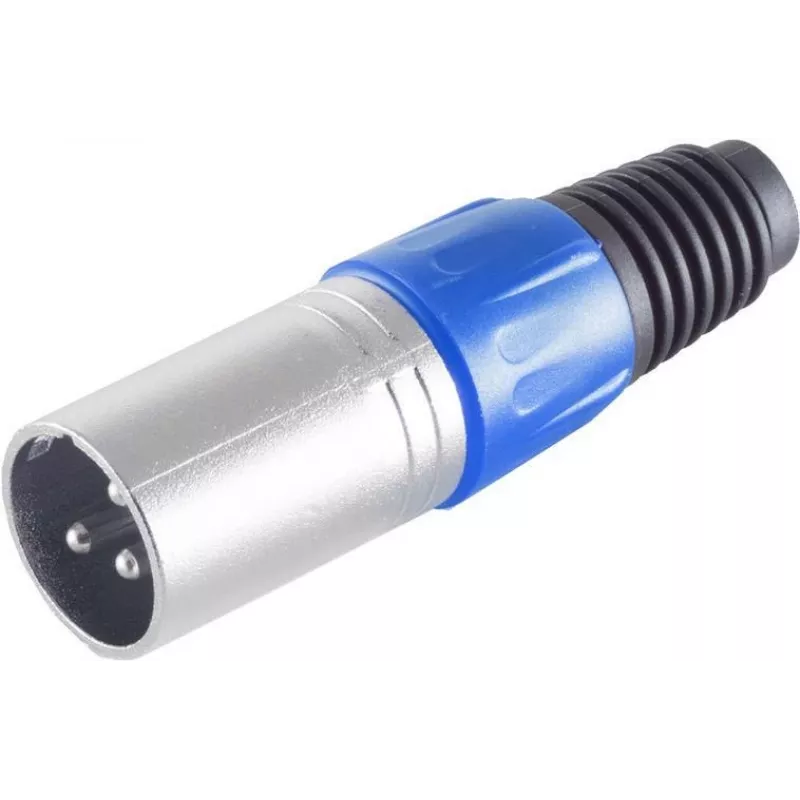

XLR-Steckverbinder ShiverPeaks BS55002-B Blau — 3-poliger Mikrofon-/Kabelstecker, Paneleinbau

Der ShiverPeaks XLR-Steckverbinder BS55002-B Blau ist ein 3-poliger Audio-Paneleinbau-Steckverbinder, der für Mikrofon- und symmetrische Leitungskonfigurationen entwickelt wurde. Er bietet die standardmäßige XLR-Pin-Belegung für zuverlässige analoge Audioverbindungen und ist für den Einbau in Konsolen, Stageboxen, Racks, Instrumentengehäuse und kundenspezifische Schalttafeln vorgesehen, wo eine sichere, fest installierte XLR-Schnittstelle benötigt wird.

Vorteile

Der Steckverbinder verfügt über ein robustes Metallgehäuse und eine farbig gekennzeichnete blaue Ausführung, um die Kanal- oder Signalerkennung zu vereinfachen. Seine dreipolige Anordnung unterstützt eine symmetrische Audioverkabelung für geringere Störungen und stabile Signalübertragung. Das Paneleinbau-Design gewährleistet eine sichere mechanische Verbindung und einfache Integration in vorgebohrte Paneele oder Gehäuse. Die Kontakte sind für wiederholtes Stecken und niedrigen Übergangswiderstand ausgelegt, um die Audioqualität bei wiederholtem Gebrauch zu erhalten.

Geeignet für

• Mikrofoneingänge an Mischern und Vorverstärkern
• Symmetrische Leitungseingänge und -ausgänge in Studio- und Live-Beschallungstechnik
• Stageboxen, Patchpaneele und Rack-Einbauten
• Kundenspezifische Paneele und Gehäuse für Audioinstallationen

Wichtige technische Daten

• Steckverbindertyp: 3-poliger XLR-Paneleinbau-Stecker/Buchse (Standard-XLR-Pin-Belegung)
• Montage: Panel-/Rückseitenmontage, kompatibel mit Standardausschnitten
• Oberfläche: blaues, farbkodiertes Gehäuse zur visuellen Kennzeichnung
• Material: Metallgehäuse mit beschichteten Kontakten für Korrosionsbeständigkeit
• Kontaktanordnung: 3 Kontakte für symmetrisches Audio (Pin 1 = Masse, Pin 2 = Plus, Pin 3 = Minus)
• Typische Anwendungen: Mikrofon- und symmetrische Line-Pegel-Audiosignale

Verwendung

Bauen Sie den Steckverbinder in einen passenden Panelausschnitt ein und sichern Sie ihn mit dem mitgelieferten Befestigungsmaterial. Verdrahten Sie die drei Kontakte gemäß der üblichen XLR-Praxis: Masse an Pin 1, positiv/Plus an Pin 2 und negativ/Minus an Pin 3. Stellen Sie sicher, dass Löt- oder Crimpverbindungen mechanisch fest und gegen das Gehäuse isoliert sind, um Kurzschlüsse zu vermeiden. Testen Sie nach der Montage und Verdrahtung die Durchgängigkeit und Polarität mit einem Audiokabeltester oder einem bekannten guten Mikrofon und Vorverstärker, bevor Sie das Gerät in Betrieb nehmen.

Empfehlungen

Verwenden Sie für eine zuverlässige Langzeitleistung entsprechend spezifizierte XLR-Kabel und vermeiden Sie übermäßige mechanische Belastung der angeschlossenen Kabel. Kennzeichnen Sie bei der Installation mehrerer Steckverbinder die Kanäle oder verwenden Sie Farbkodierungen, die zur blauen Gehäusefarbe passen, um die Signalführung zu vereinfachen. Überprüfen Sie die Kontakte regelmäßig auf Verschmutzungen oder Korrosion und reinigen Sie sie bei Bedarf mit einem Kontaktreiniger.
