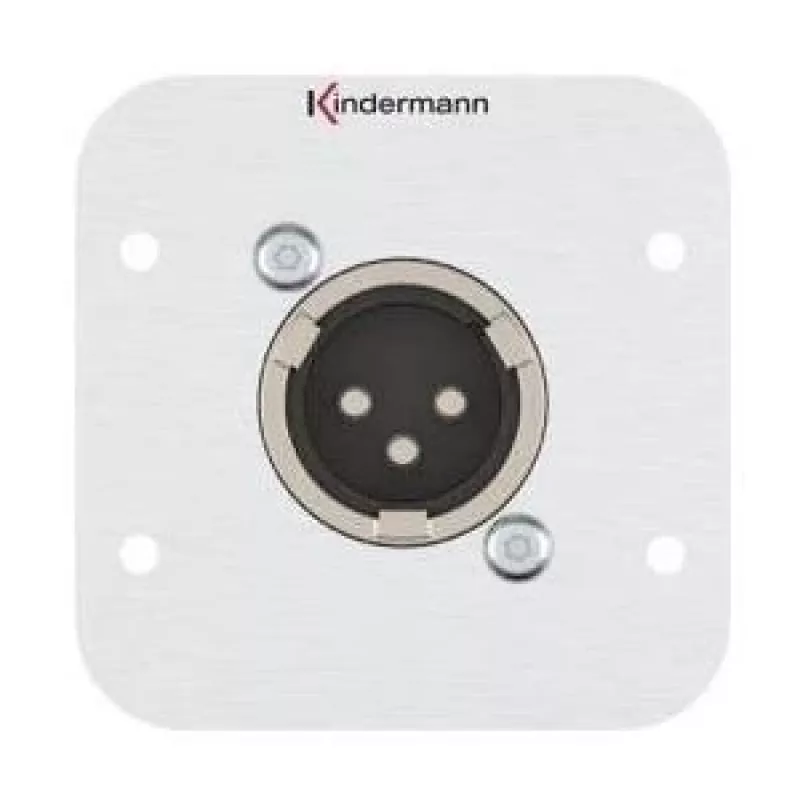

XLR-Anschlussdose Kindermann 7441000416

Die XLR-Anschlussdose Kindermann 7441000416 ist eine Adapterplatte mit einem 3-poligen XLR-Steckerlayout und einer Neutrik-Einbaubuchse. Die Einheit ist in eine eloxierte Aluminium-Vollformatplatte eingebaut und bietet eine Lötverbindung für sichere Verkabelung. Ihre kompakten Abmessungen (54 × 32 × 54 mm) und die Aluminiumausführung machen sie sowohl für Festinstallationen als auch für tragbare Audio-Setups geeignet.

Vorteile

Die Aluminium-Vollformatplatte bietet mechanische Strapazierfähigkeit und Korrosionsbeständigkeit bei geringem Gewicht. Die Neutrik-XLR-Einbaubuchse unterstützt standardmäßige 3-polige professionelle Audioverbindungen, und die Lötanschlüsse ermöglichen eine zuverlässige, niederohmige Verkabelung. Das einmodulige Format und die Standardabmessungen vereinfachen die Integration in Panels, Racks oder kundenspezifische Gehäuse.

Geeignet für

Wichtige technische Daten

Verwendung

Montieren Sie die Vollformatplatte in die entsprechende Aussparung oder den Montagepunkt in Ihrem Panel oder Gehäuse. Löten Sie die Audiokabel gemäß den Standard-Pinbelegungen an die vorgesehenen XLR-Pins (Pin 1 = Masse, Pin 2 = heiß (+), Pin 3 = kalt (-)). Überprüfen Sie nach dem Löten die Verbindungen auf Durchgang und befestigen Sie die Platte mit Schrauben. Stellen Sie vor dem Anschließen an Audiogeräte sicher, dass Polarität und Abschirmung korrekt sind.

Empfehlungen

Verwenden Sie geeignete Lötwerkzeuge und sorgen Sie für Belüftung, wenn Sie Verbindungen herstellen. Ziehen Sie bei dauerhaften Installationen die Befestigungsschrauben fest, um Bewegungen zu verhindern, und überprüfen Sie die Buchse regelmäßig auf Verschleiß oder lose Verkabelung. Befolgen Sie die üblichen Audioverkabelungskonventionen, um einen kompatiblen und störungsfreien Betrieb zu gewährleisten.
