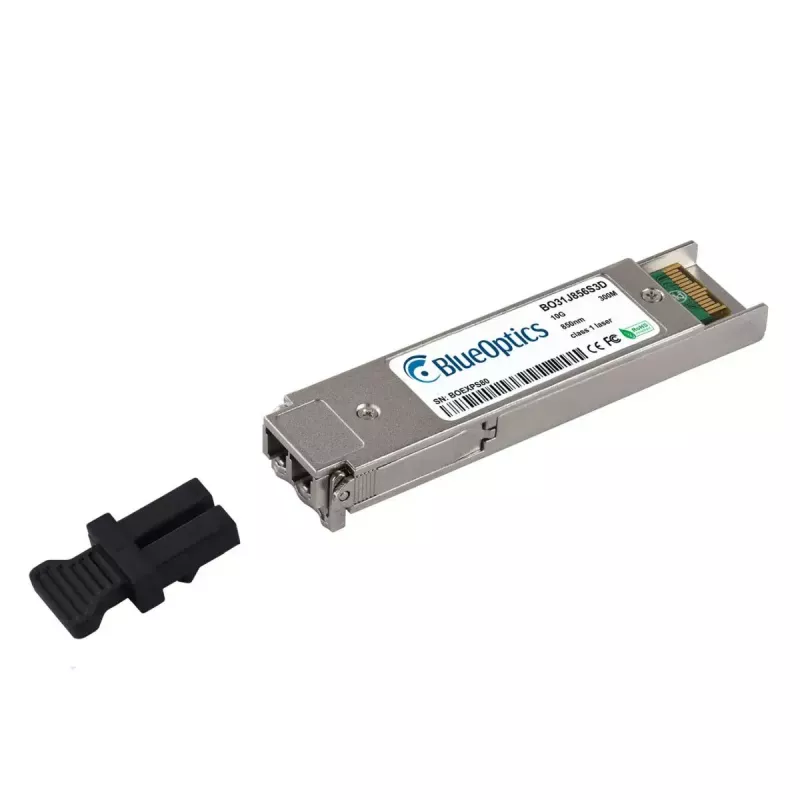

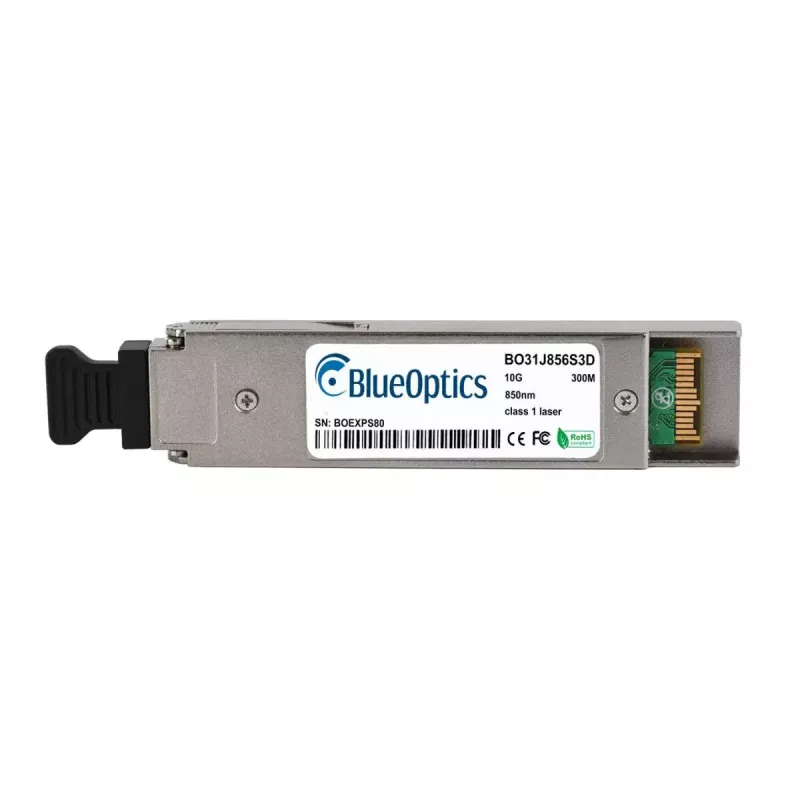

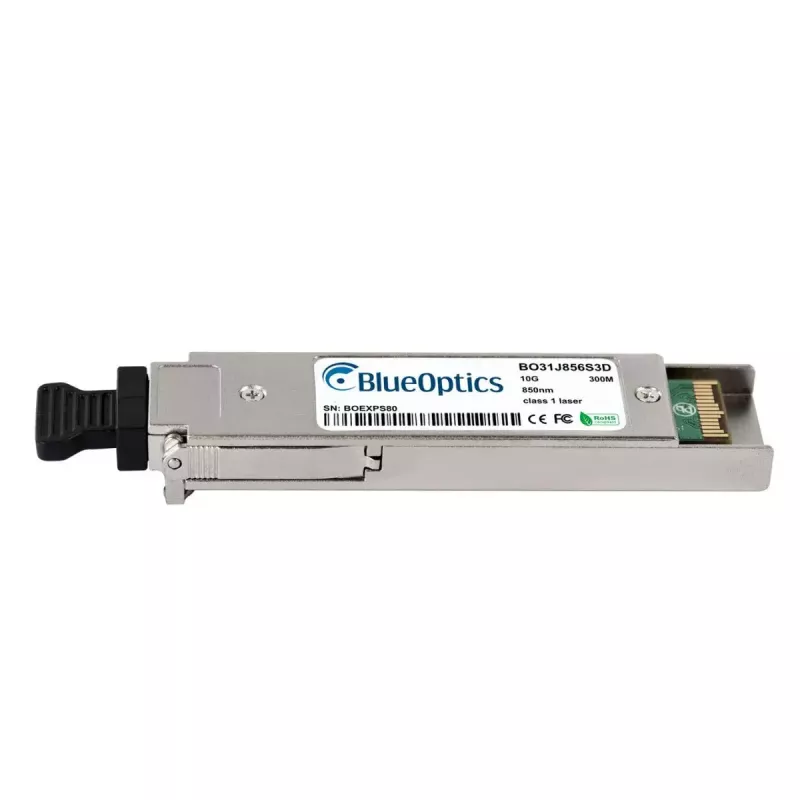

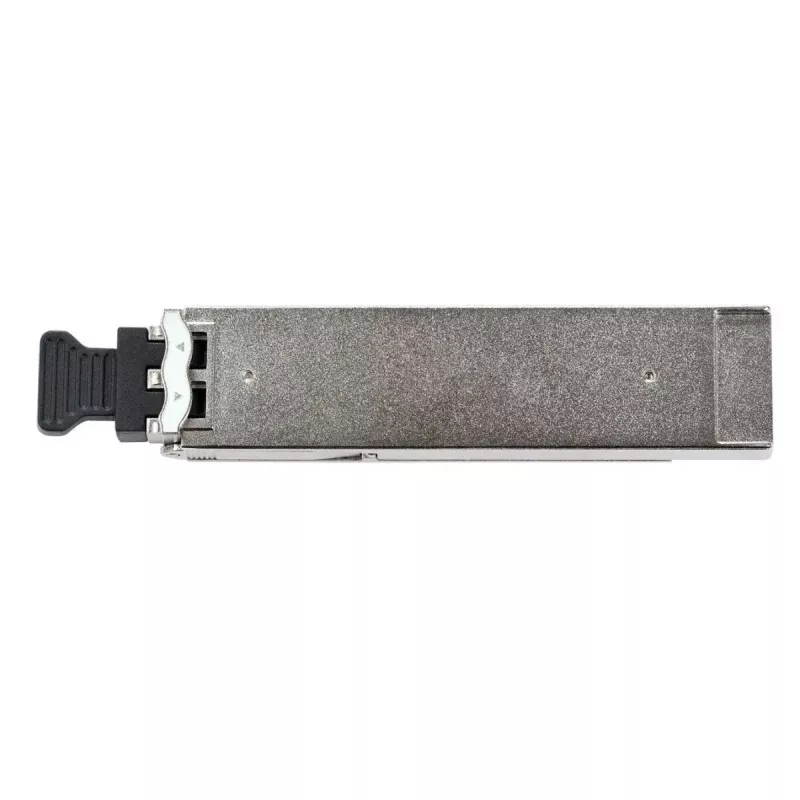

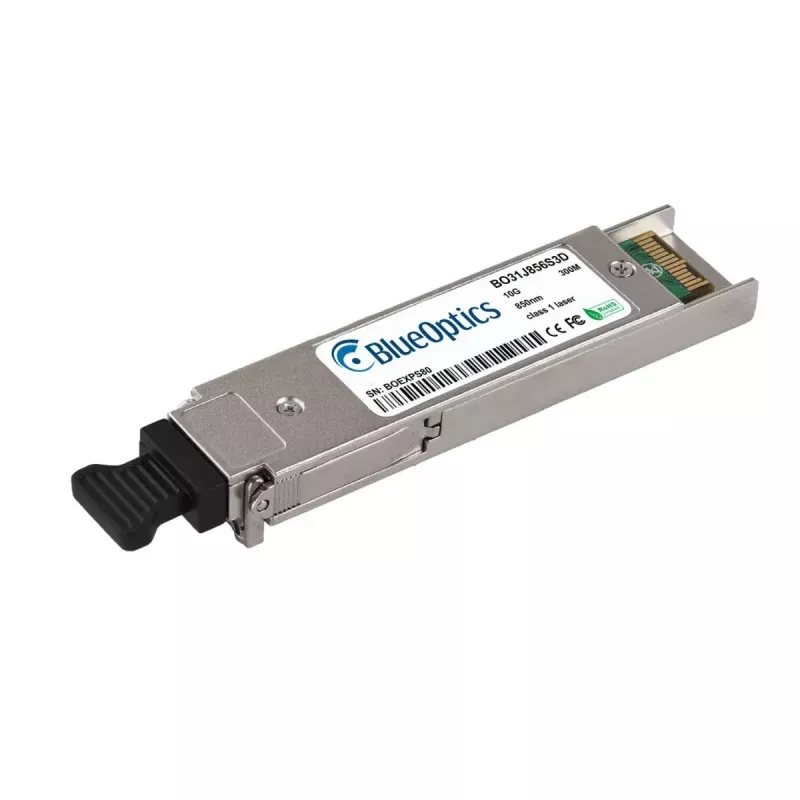

XFP-Transceiver-Modul BlueOptics PAN-XFP-SR-BO 10000 Mbit/s

Das BlueOptics PAN-XFP-SR-BO ist ein faseroptisches XFP-Transceiver-Modul, das für die 10G-Datenübertragung über Multimode-Faser entwickelt wurde. Es unterstützt eine maximale Datenübertragungsrate von 10000 Mbit/s und verwendet eine XFP-Schnittstelle mit einem optischen LC-Duplex-Steckverbinder. Das Modul ist RoHS-, CE- und FCC-zertifiziert und wiegt ca. 20 g. Es ist kompatibel mit Hardware-Plattformen, die 10GBASE-SR XFP-Module unterstützen, und für Kurzstrecken-Hochgeschwindigkeitsnetzwerke vorgesehen.

Vorteile

Das Modul implementiert den optischen Standard 10GBASE-SR mit 850 nm Sender und Empfänger für Multimode-Faser und bietet gleichzeitige Sende- und Empfangsfähigkeit über eine LC-Duplex-Verbindung. Es wird gemäß den mechanischen und elektrischen Spezifikationen der Multi-Source Agreement (MSA) für XFP-Transceiver hergestellt, um die Interoperabilität mit einer breiten Palette von Switches, Routern und Speichersystemen zu gewährleisten. Das aus Komponenten etablierter Kommunikationslieferanten gefertigte Modul bietet Diagnoseüberwachungsunterstützung (DDM/DOM) für Echtzeitparameter wie Spannung, Temperatur, optische Ausgangsleistung und Empfangsleistung, was die Fernfehlerbehebung und Wartung erleichtert.

Geeignet für

Technische Spezifikationen

Verwendung

Installieren Sie den XFP-Transceiver in einen kompatiblen XFP-Port gemäß den Anweisungen des Host-Geräteherstellers und stellen Sie sicher, dass der Port 10GBASE-SR-Module unterstützt. Schließen Sie LC-Duplex-Multimode-Patchkabel an den Transceiver an und beachten Sie die korrekte TX/RX-Ausrichtung. Überprüfen Sie den Verbindungsstatus und lesen Sie, falls verfügbar, die DDM/DOM-Parameter über das Host-System aus, um ordnungsgemäße optische Leistungspegel, Versorgungsspannung und Temperatur zu bestätigen. Befolgen Sie die Verfahren zur sicheren Handhabung gegen statische Entladung beim Einsetzen oder Entfernen des Moduls.

Empfehlungen

Für optimale Leistung verwenden Sie Multimode-Fasern und Patchkabel, die der gleichen OM-Klasse entsprechen, die Ihr Netzwerkdesign empfiehlt (z. B. OM3/OM4 für 10GBASE-SR über größere Entfernungen), halten Sie die Steckverbinder sauber und verwenden Sie vom Hersteller validierte Kombinationen von Transceivern und Host-Geräten. Stellen Sie sicher, dass die Host-Geräte-Firmware XFP-Module von Drittanbietern unterstützt, und aktivieren Sie, falls verfügbar, die DDM/DOM-Überwachung, um die laufende Wartung zu unterstützen.
