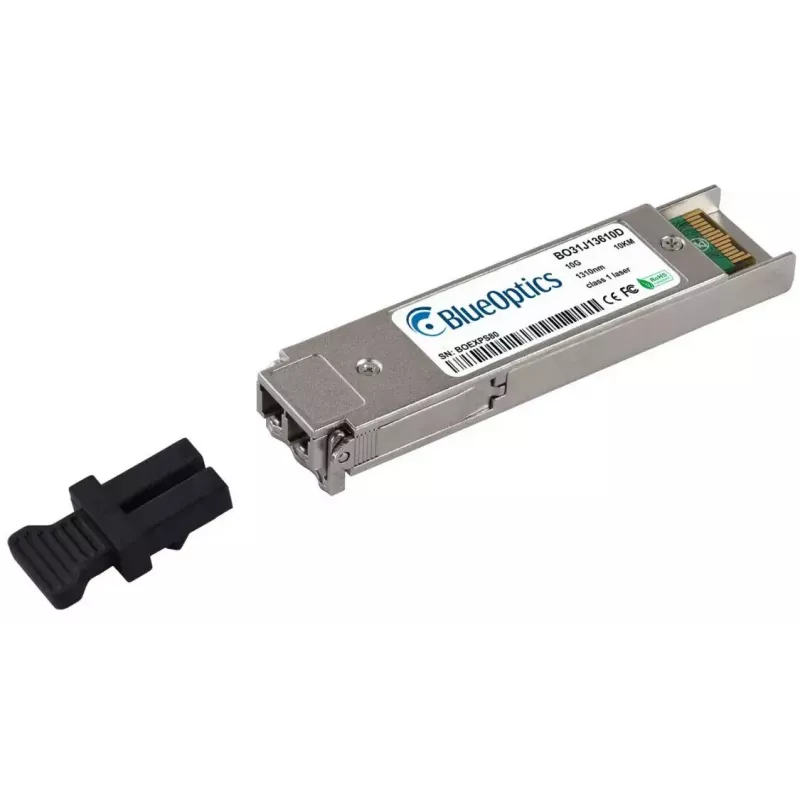

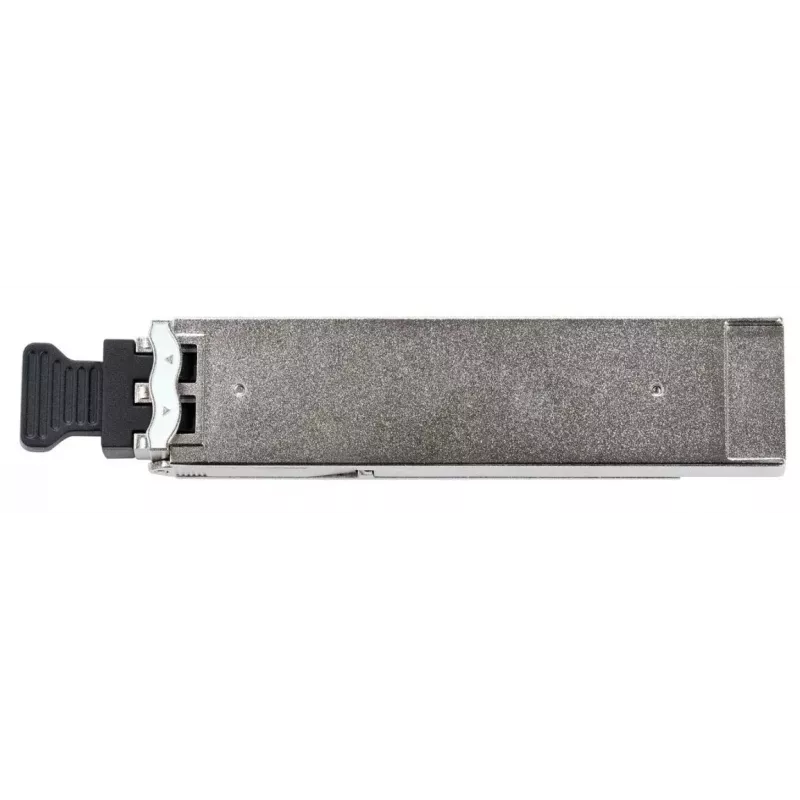

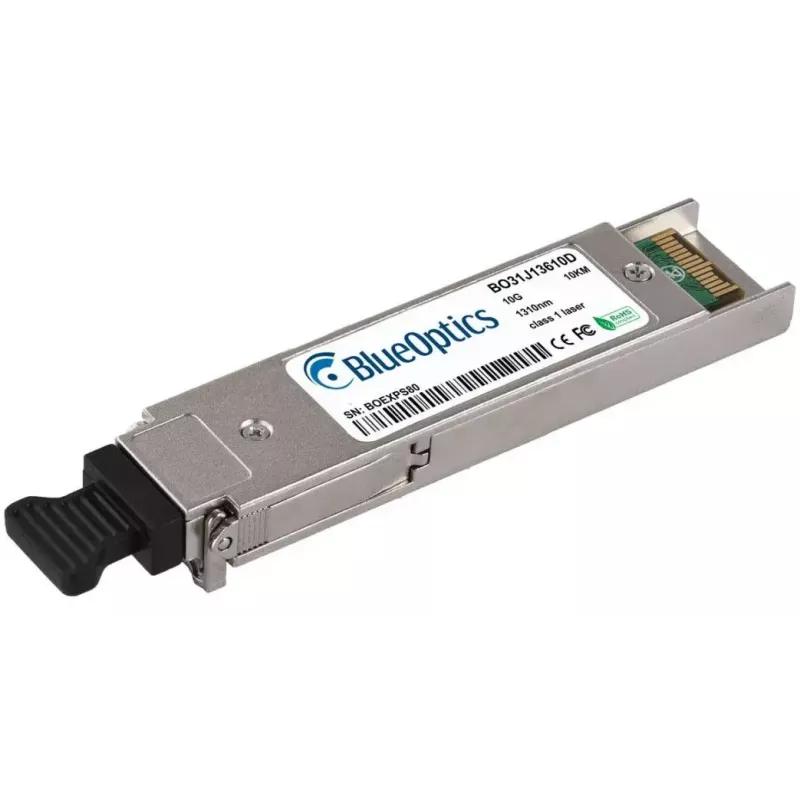

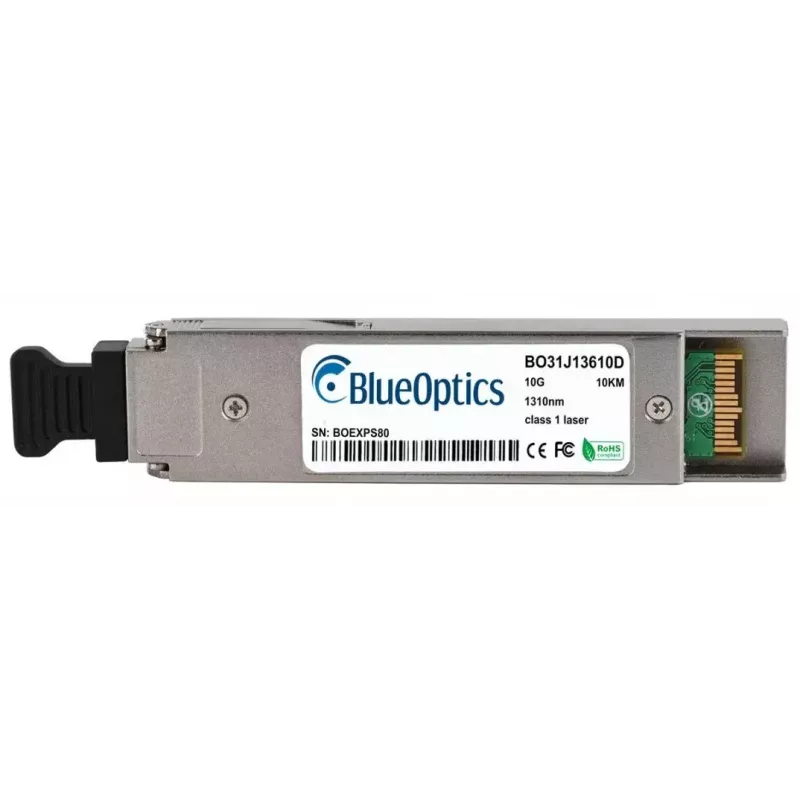

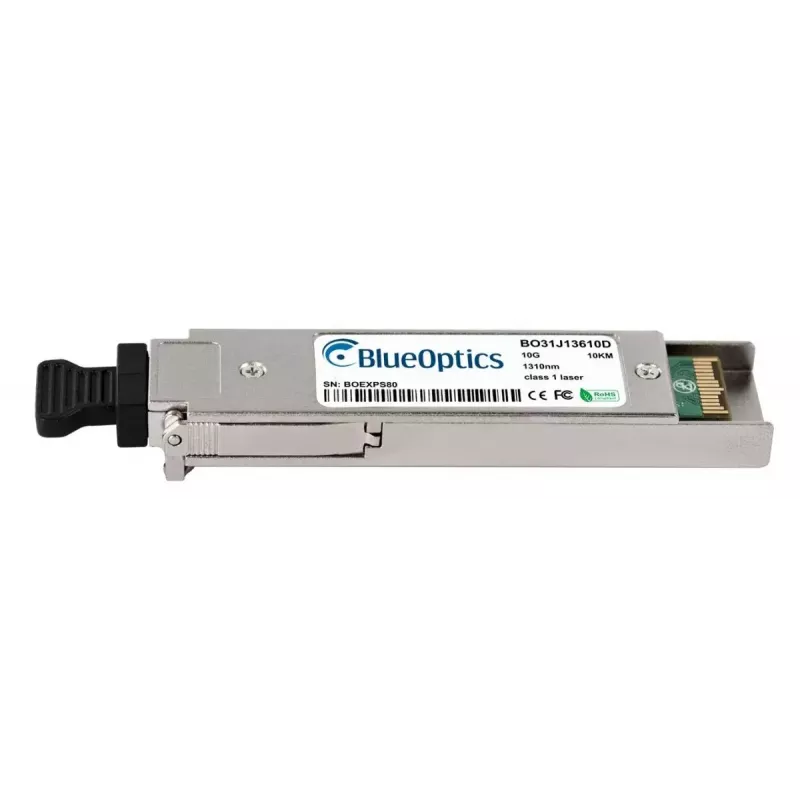

XFP-Transceiver-Modul BlueOptics JXP-01LEAB1-BO 10000 Mbit/s 1310 nm

Das BlueOptics JXP-01LEAB1-BO XFP-Transceiver-Modul ist eine kompakte, 10GBASE-LR-kompatible optische Schnittstelle, die für Hochgeschwindigkeits-Singlemode-Fasernetzwerke entwickelt wurde. Es unterstützt eine maximale Datenrate von 10000 Mbit/s und arbeitet bei einer Wellenlänge von 1310 nm. In einem Metallgehäuse untergebracht und mit 3,3 V Eingangsspannung betrieben, verwendet das Modul einen LC-Duplex-Stecker und passt in XFP-Ports, die den MSA-Standards entsprechen. Mit einem Gewicht von etwa 4 g ist das Modul leicht und für den Einbau in Switches, Router, Speichersysteme und andere Netzwerkgeräte vorgesehen, die XFP-Transceiver aufnehmen.

Vorteile

Der Transceiver ermöglicht 10-Gbit/s-Übertragung über Singlemode-Faser mit einem 1310-nm-Sender und -Empfänger und unterstützt Anwendungen mit großer Reichweite von typischerweise bis zu 10 km unter passenden Verbindungsbedingungen. Gefertigt nach MSA-konformen XFP-Spezifikationen, bietet er breite Kompatibilität mit Geräten, die die Originalen JDSU JXP-01LEAB1 10GBASE-LR-Module unterstützen. Integriertes digitales Diagnose-Monitoring (DDM/DOM) ermöglicht die Echtzeit-Auslesung von Versorgungsspannung, Laser-Vorstrom, Sendeausgangsleistung, Empfangseingangsleistung und Temperatur, sofern die Host-Hardware diese Funktionen unterstützt.

Geeignet für

Technische Daten

Anwendung

Überprüfen Sie vor der Installation, ob das Zielgerät XFP-Transceiver und das 10GBASE-LR-Profil unterstützt. Schalten Sie das Gerät aus oder befolgen Sie das vom Gerätehersteller empfohlene Hot-Swap-Verfahren, richten Sie das Modul am XFP-Steckplatz aus und schieben Sie es ein, bis es sicher sitzt. Schließen Sie LC-Duplex-Singlemode-Patchkabel an die Sender- und Empfängeranschlüsse an – achten Sie auf die richtige Polarität. Sofern der Host DDM/DOM unterstützt, rufen Sie die Diagnosedaten über die Gerätemanagement-Schnittstelle ab, um die Verbindungsgesundheit und die optischen Leistungspegel zu bestätigen. Konfigurieren Sie die Host-Schnittstelle für die entsprechenden Ethernet- oder Protokolleinstellungen und überprüfen Sie den Verbindungsstatus nach dem Einsetzen.

Empfehlungen

Verwenden Sie für optimale Leistung Singlemode-Faser und hochwertige LC-Duplex-Patchkabel, überprüfen Sie Polarität und Steckersauberkeit vor dem Herstellen der Verbindung und stellen Sie sicher, dass die Firmware der Host-Plattform XFP-Module von Drittanbietern sowie DDM/DOM unterstützt, falls Diagnosemonitoring erforderlich ist. Befolgen Sie die Herstellerrichtlinien für ESD-Schutz und Hot-Swap-Verfahren.
