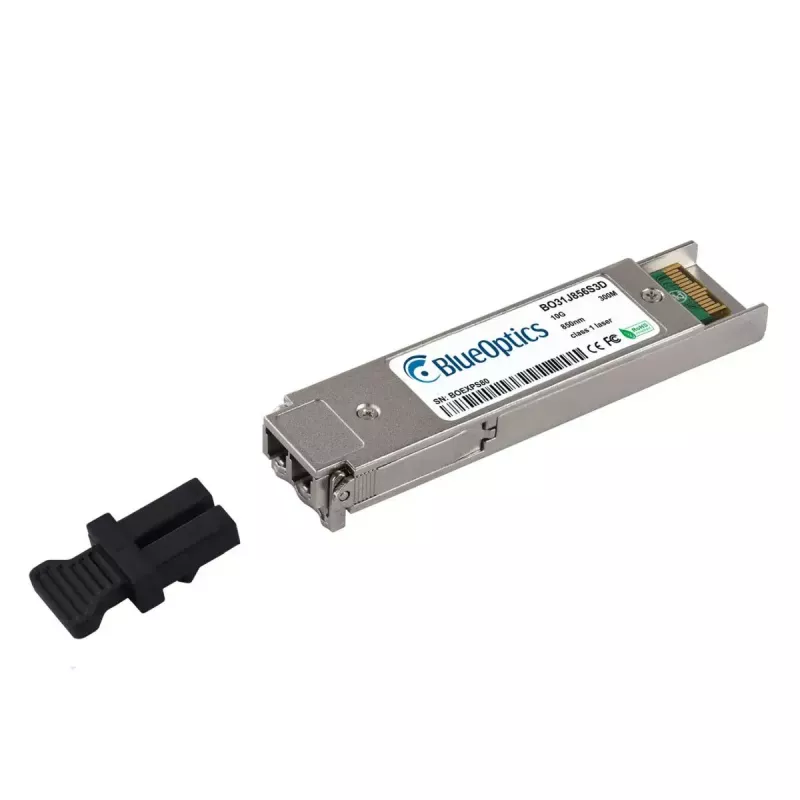

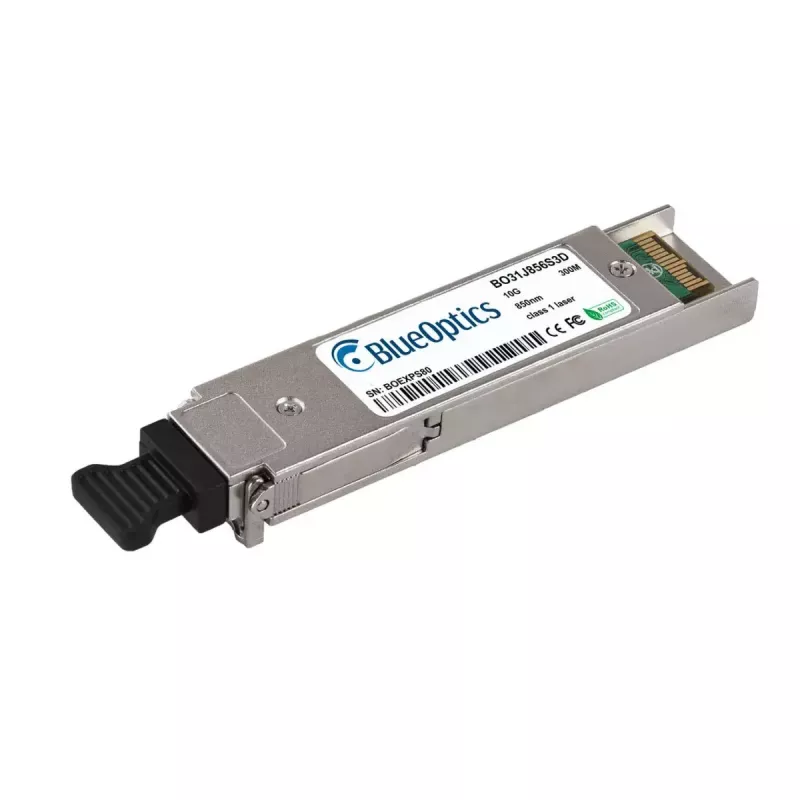

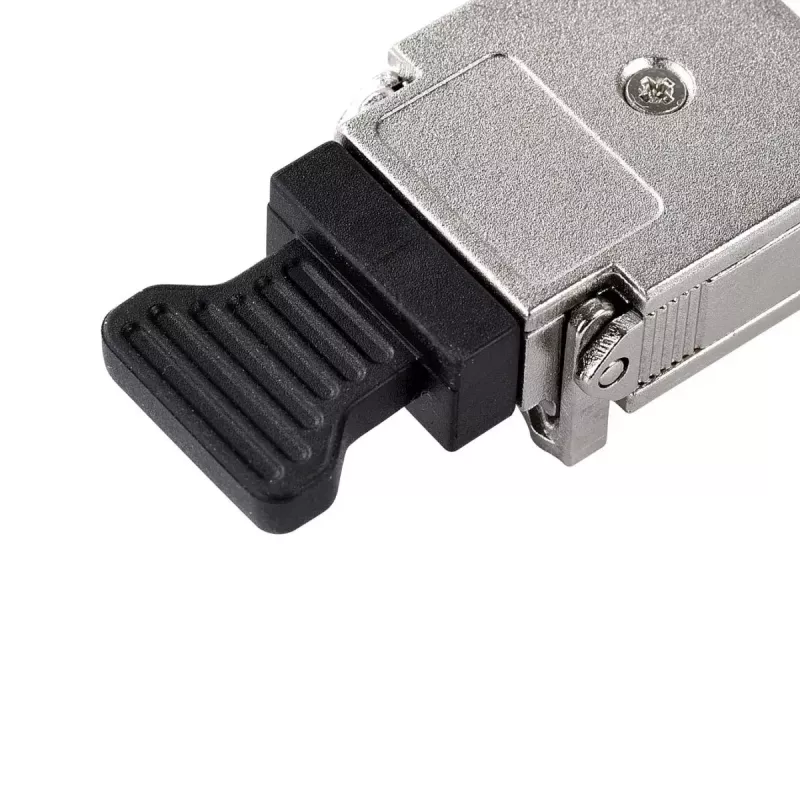

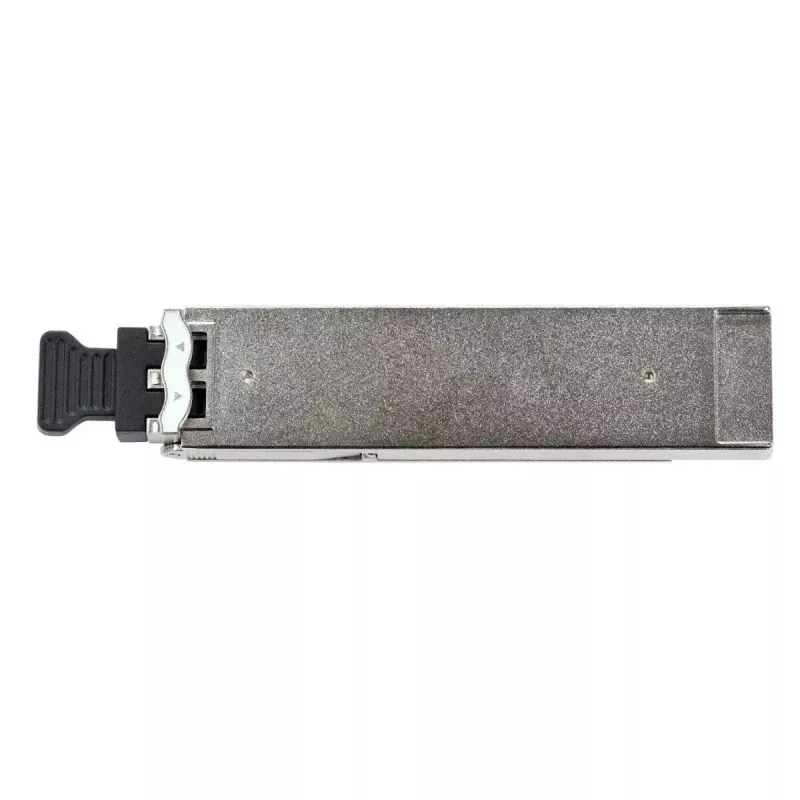

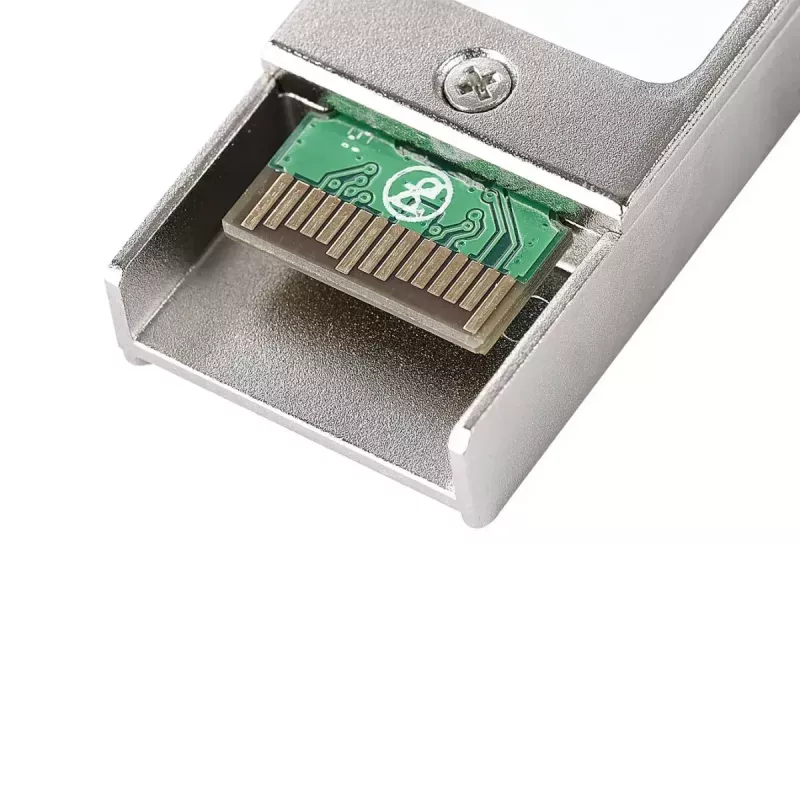

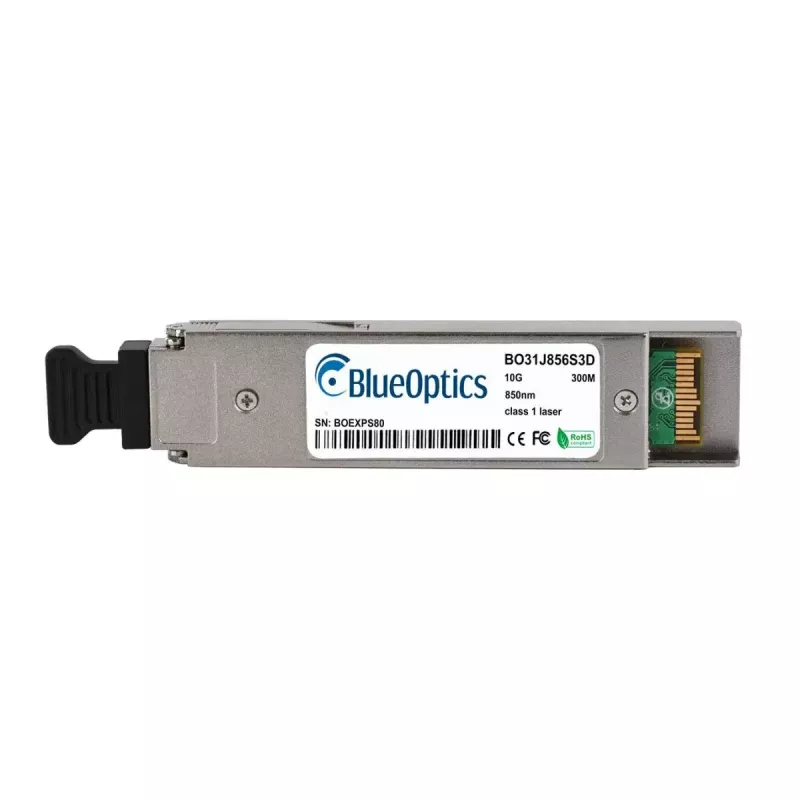

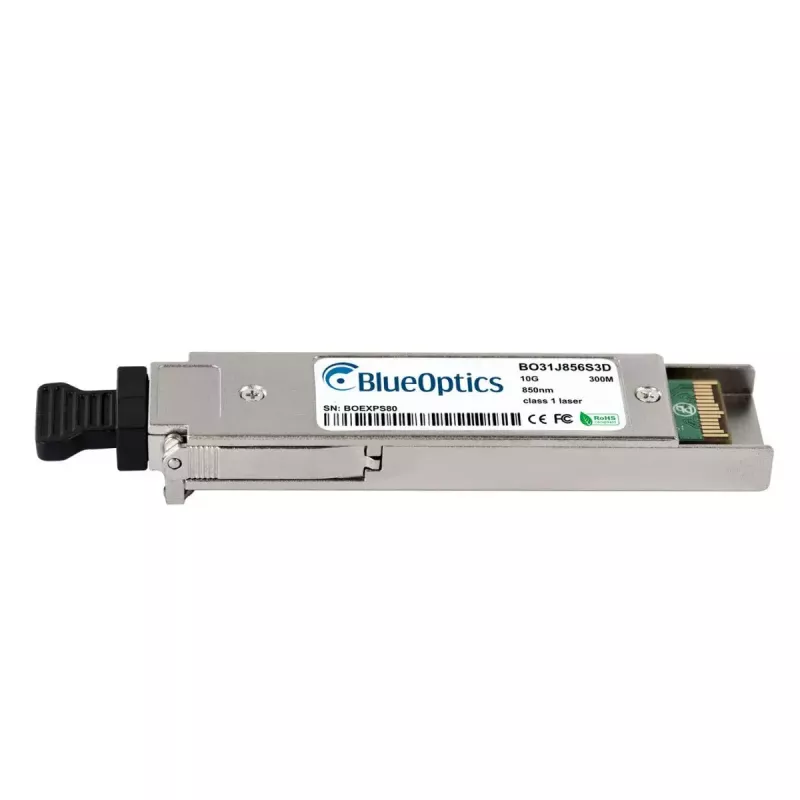

XFP-Transceiver-Modul BlueOptics 0231A494-BO 10000 Mbit/s

Das XFP-Transceiver-Modul BlueOptics 0231A494-BO 10000 Mbit/s ist ein optisches Modul im XFP-Formfaktor, das für 10G-Datenverbindungen über Multimode-Faser ausgelegt ist. Es implementiert 10GBASE-SR-Signalisierung mit einem 850-nm-Sender und -Empfänger und verwendet einen LC-Duplex-Steckverbinder. Das Modul ist mit gängigen Huawei-Plattformen kompatibel, die das ursprüngliche 10GBASE-SR XFP unterstützen, und ist für optische Kurzstreckenverbindungen von bis zu etwa 300 Metern auf geeigneter Multimode-Faser vorgesehen. Mit einer Chromoberfläche und einem leichten Metallgehäuse (ca. 20 g) ist das Modul kompakt und einfach in kompatiblen Geräten zu installieren.

Vorteile

Das BlueOptics 0231A494-BO bietet eine optische Übertragung mit 10 Gbit/s im XFP-Formfaktor und entspricht den von der MSA definierten mechanischen und elektrischen Standards, um die Interoperabilität mit konformer Hardware zu gewährleisten. Das Modul ist mit Komponenten etablierter Zulieferer für Laser- und IC-Technologie aufgebaut und unterstützt Digital Diagnostics Monitoring (DDM/DOM)-Funktionen zur Echtzeitüberwachung von Versorgungsspannung, Temperatur, Laser-Bias-Strom, Sendeleistung und Empfangsleistung, sofern das Host-System diese Funktionen bereitstellt. Geringes Gewicht und standardmäßige LC-Duplex-Anschlussmöglichkeiten vereinfachen die Installation und Verkabelung in Rechenzentren und Unternehmensumgebungen.

Geeignet für

• 10 Gbit/s Ethernet-Verbindungen (10GBASE-SR) über Multimode-Faser
• Kurzstrecken-Uplinks in Rechenzentren und Server-zu-Switch-Verbindungen
• Switches, Router, Speichersysteme und andere Netzwerkgeräte mit XFP-Steckplätzen, die 10GBASE-SR unterstützen
• Umgebungen, die DDM/DOM-fähige Transceiver für die Ferndiagnose benötigen

Technische Daten

• Schnittstellentyp: XFP-Formfaktor
• Datenrate: bis zu 10000 Mbit/s (10 Gbit/s)
• Optische Wellenlänge: 850 nm Sender und Empfänger
• Steckverbinder: LC duplex
• Reichweite: bis zu ~300 Meter über geeignete Multimode-Faser
• Gehäusegewicht: ca. 0,02 kg
• Farbe/Oberfläche: Chrom-Metallgehäuse
• Digitale Diagnose: DDM/DOM-Unterstützung (sofern von der Host-Hardware unterstützt)

Verwendung

Installieren Sie den XFP-Transceiver in einem kompatiblen XFP-Steckplatz des Netzwerkgeräts gemäß den Hot-Swap- und Sicherheitsanweisungen des Herstellers. Schließen Sie LC-Duplex-Multimode-Faser-Patchkabel an das Modul an und achten Sie auf die korrekte Sende-/Empfangsausrichtung. Stellen Sie sicher, dass das Host-Gerät das Modul erkennt, und aktivieren oder überprüfen Sie bei Bedarf die DDM/DOM-Werte in der Geräteverwaltungsoberfläche, um die Betriebsparameter zu überwachen. Beachten Sie die üblichen ESD-Vorsichtsmaßnahmen beim Umgang mit dem Modul und schützen Sie die Faserenden mit Schutzkappen, bis die endgültige Verbindung hergestellt wird.

Empfehlungen

Für eine optimale Verbindungsleistung verwenden Sie hochwertige Multimode-Faser und LC-Duplex-Patchkabel, die für 10GBASE-SR ausgelegt sind, halten Sie die Steckerendflächen sauber und stellen Sie die Transceiver-Unterstützung und Firmware-Kompatibilität auf dem Zielgerät von Huawei oder anderen Anbietern sicher. Bestätigen Sie, dass die Host-Plattform DDM/DOM-Daten bereitstellt, wenn eine Ferndiagnose erforderlich ist. Vermeiden Sie es, die Faser über den minimalen Biegeradius hinaus zu biegen, und lagern Sie Ersatzmodule in antistatischer Verpackung.
