Wire connector EFB Elektronik 37512.1-100

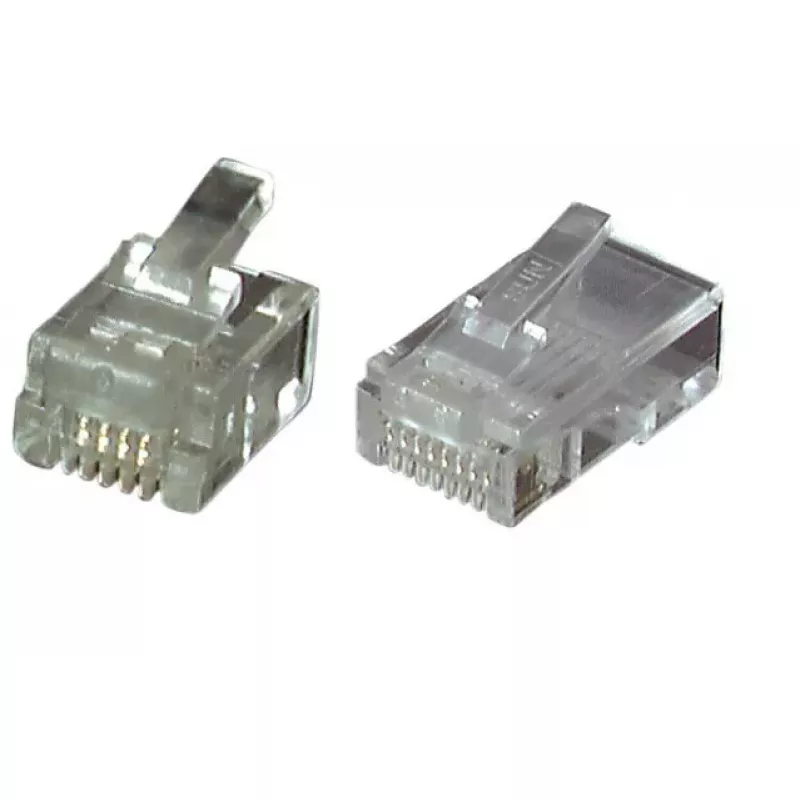

Der EFB Elektronik 37512.1-100 ist ein transparenter modularer Steckverbinder (RJ10, 4P4C), der für die Verwendung mit flachen U/UTP (UTP)-Kabeln entwickelt wurde. Der Steckverbinder wird in Packungen zu 100 Stück geliefert und ist für die Verdrahtung von Telefon- und langsamen Datenverbindungen vorgesehen, bei denen ein ungeschirmter 4-poliger Modularstecker erforderlich ist. Das transparente Gehäuse ermöglicht die visuelle Überprüfung der Leiterplatzierung, um eine korrekte Terminierung zu erleichtern.

Vorteile

Transparentes Gehäuse zur einfachen Identifizierung der Leiterreihenfolge und der korrekten Insertion. Kompatibel mit standardmäßigen flachen Telefonkabeln und geeignet für gängige 4P4C-Anwendungen. Wird in einer 100-Stück-Packung geliefert, um mehrere Terminierungen und kleine Produktionsserien zu unterstützen. Das ungeschirmte Design hält den Steckverbinder einfach und kosteneffizient für ungeschirmte Installationen.

Geeignet für

• Telefonhörer und kurze hausinterne Telefonverlängerungen
• Langsame Datenleitungen, die 4P4C-Verbindungen erfordern
• Reparatur oder Montage von flachen U/UTP (UTP)-Telefonkabeln

Technische Daten

• Typ: Modularsteckverbinder RJ10 (4P4C), ungeschirmt
• Material: Transparentes Kunststoffgehäuse
• Kabeltyp: Flaches U/UTP (UTP)-Telefonkabel
• Menge pro Packung: 100 Stück
• Marke: EFB Elektronik
• MPN: 37512.1-100
• EAN: 4049759133863

Verwendung

Bereiten Sie das flache Kabel vor, indem Sie den Außenmantel abisolieren, um die vier Leiter freizulegen, und richten Sie sie in der erforderlichen Farbsequenz aus. Führen Sie die Leiter vollständig in den Steckverbinder ein, sodass jeder Draht unter seinem Kontakt sitzt. Verwenden Sie ein kompatibles Crimpwerkzeug für RJ10/RJ11/RJ12/RJ45-Steckverbinder (EFB Elektronik Art.-Nr. E-MUC410), um den Steckverbinder sicher zu crimpen. Für andere kompatible Crimpwerkzeuge beachten Sie die Empfehlungen des Herstellers.

Empfehlungen

Verwenden Sie für konsistente Terminierungen das empfohlene Crimpwerkzeug (Art.-Nr. E-MUC410). Vermeiden Sie die Verwendung dieser ungeschirmten Steckverbinder in Umgebungen mit hohen elektromagnetischen Störungen; wählen Sie bei Bedarf geschirmte Alternativen. Lagern Sie die Steckverbinder an einem trockenen Ort, um eine Kontamination der Kontakte zu verhindern.
