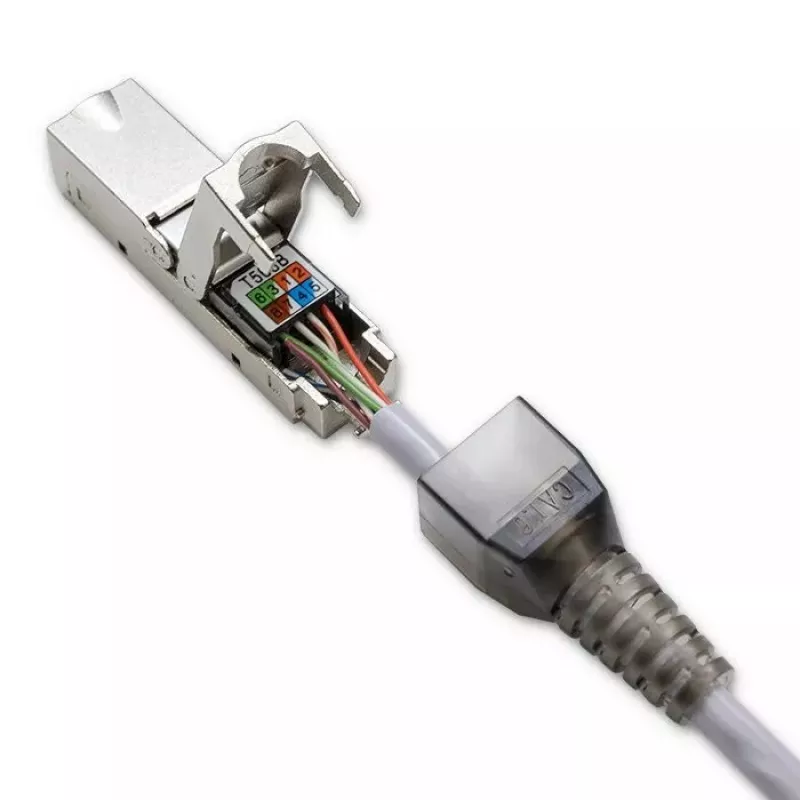

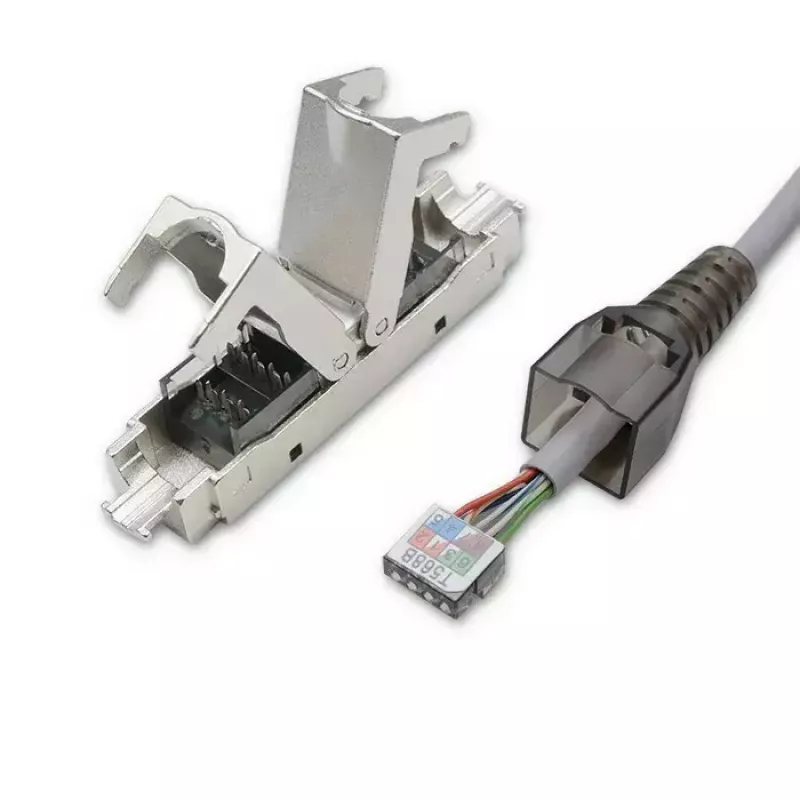

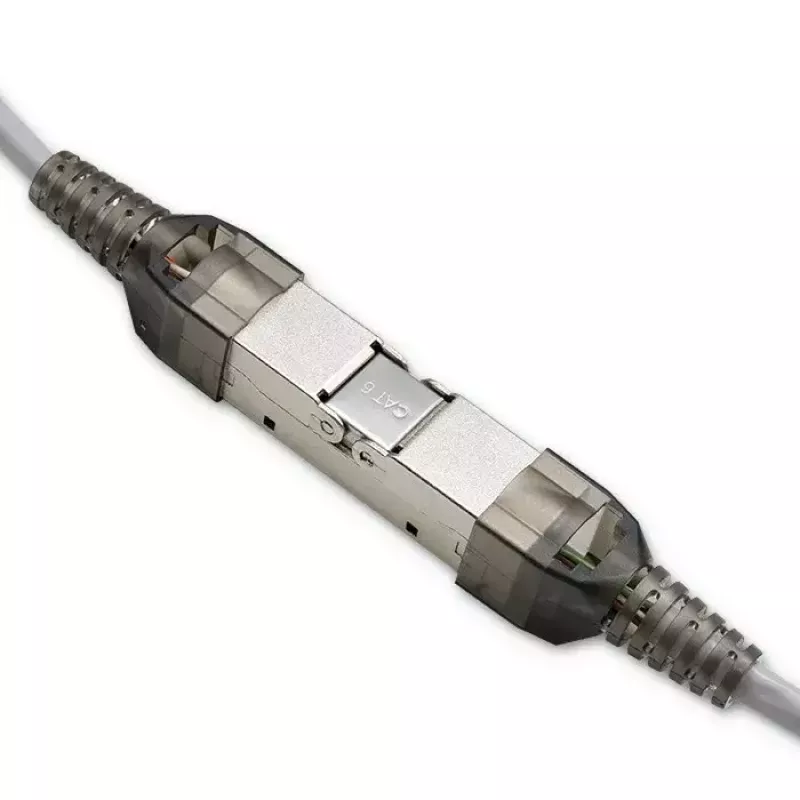

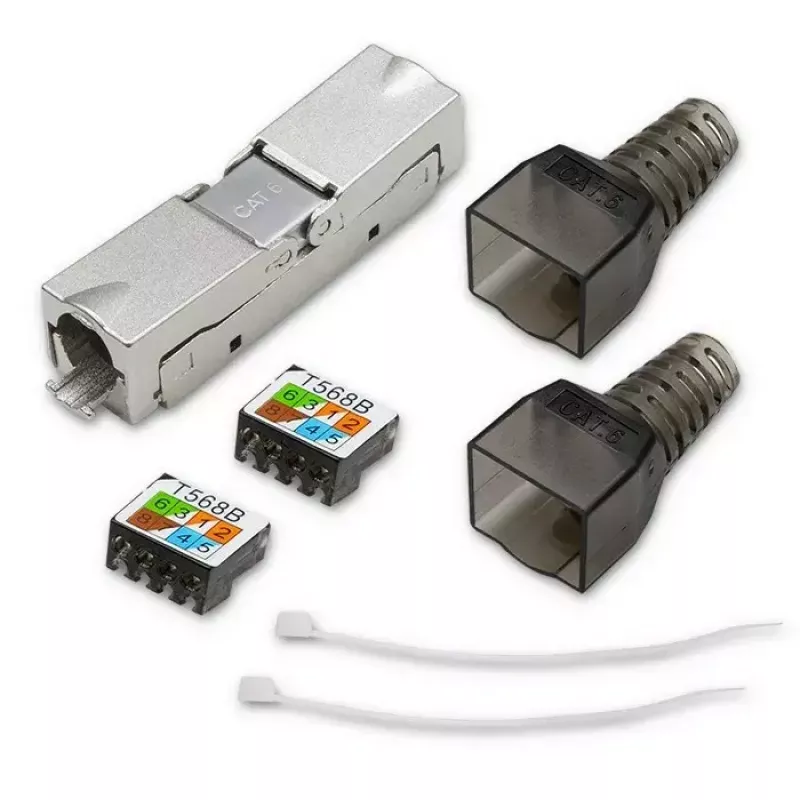

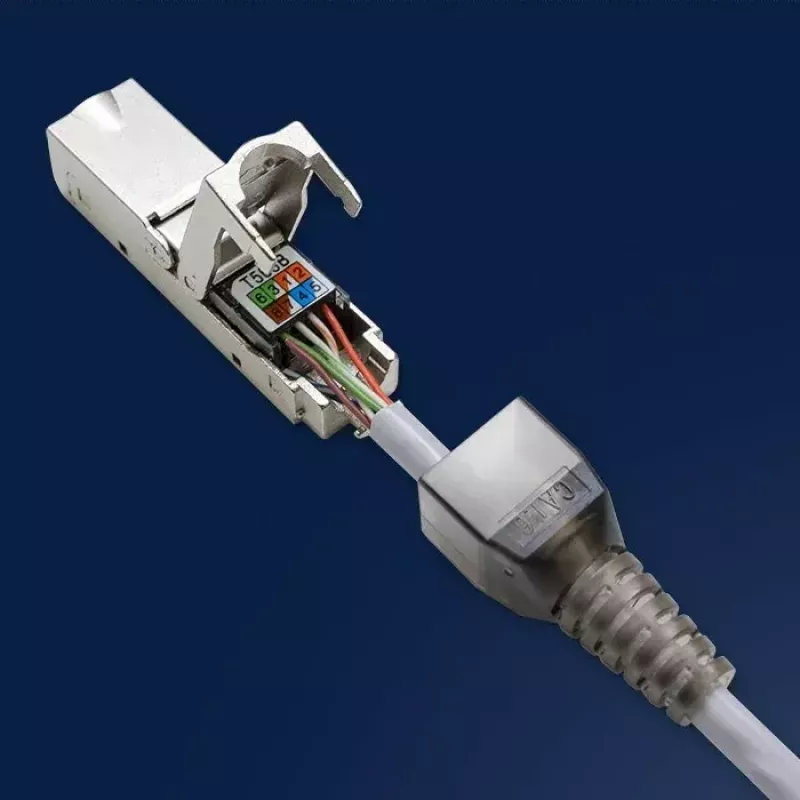

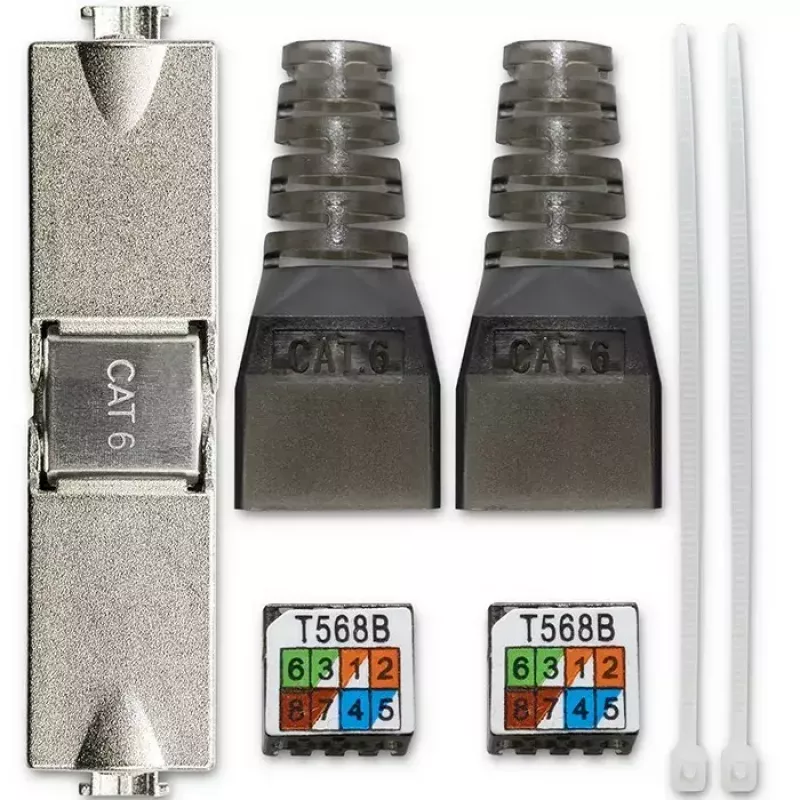

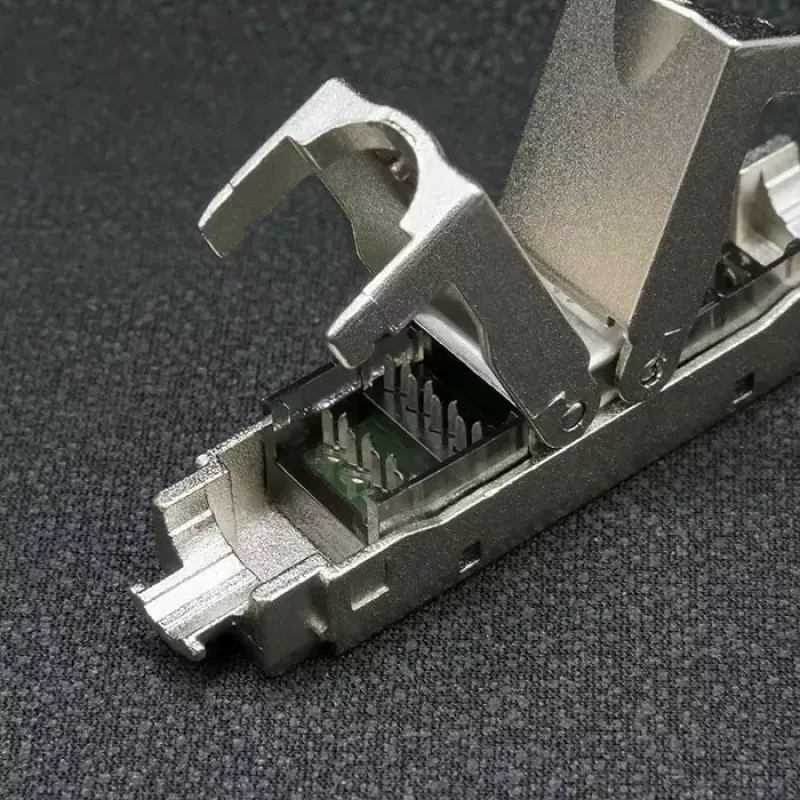

Werkzeugloser RJ45-Stecker QOLTEC 54540 CAT6 STP für geschirmte Ethernet-Kabel

Der werkzeuglose RJ45-Stecker QOLTEC 54540 CAT6 STP ist ein Steckverbinder, der zum Abschließen von geschirmten CAT6-Ethernet-Kabeln ohne Crimpwerkzeug entwickelt wurde. Der Stecker erhält die Kabelschirmung und bietet eine zuverlässige RJ45-Verbindung für Netzwerkinstallationen, Patchkabel und Reparaturen. Seine werkzeuglose Montage vereinfacht Außeneinsätze und kleine Installationen, während die für CAT6-STP-Verkabelung erforderlichen elektrischen und mechanischen Eigenschaften erhalten bleiben.

Vorteile

Das werkzeuglose Design ermöglicht einen schnellen Abschluss von geschirmten Ethernet-Kabeln und reduziert die Montagezeit sowie den Bedarf an Spezialwerkzeug. Der CAT6-STP-Formfaktor unterstützt die vollständige Paarschirmung, um elektromagnetische Störungen zu reduzieren und die Signalintegrität zu gewährleisten. Der Stecker bietet einen stabilen mechanischen Halt am Kabel und eine standardmäßige RJ45-Schnittstelle für Kompatibilität mit Switches, Routern und Patchpanels. Materialien und Kontaktanordnung sind so gewählt, dass sie den Leistungserwartungen von CAT6-Installationen entsprechen.

Geeignet für

• Feldkonfektionierung von geschirmten CAT6-Kabeln ohne Crimpwerkzeug
• Erstellen oder Reparieren von kurzen Patchkabeln in Büro- oder Heimnetzwerken
• Netzwerkwartung vor Ort, bei der der Erhalt der Kabelschirmung wichtig ist
• Kleine Installationen und schnelle Netzwerkerweiterungen

Technische Spezifikationen

• Kategorie: CAT6, geschirmt (STP) kompatibel
• Steckertyp: 8P8C (RJ45) Stecker
• Montage: werkzeugloser Abschluss, kein Crimpwerkzeug erforderlich
• Schirmungserhalt: hält die Kontinuität von Folie/Geflecht zum Steckergehäuse aufrecht
• Kontaktanordnung: standardmäßige 8-Leiter-Anordnung für Ethernet bis zu CAT6-Leistung
• Geeignete Leiterquerschnitte: typische CAT6 Litzen-/Massivleiter
• Einsatzumgebung: Innenbereich-Netzwerkinstallationen (Büro, Zuhause, Serverräume)

Anwendung

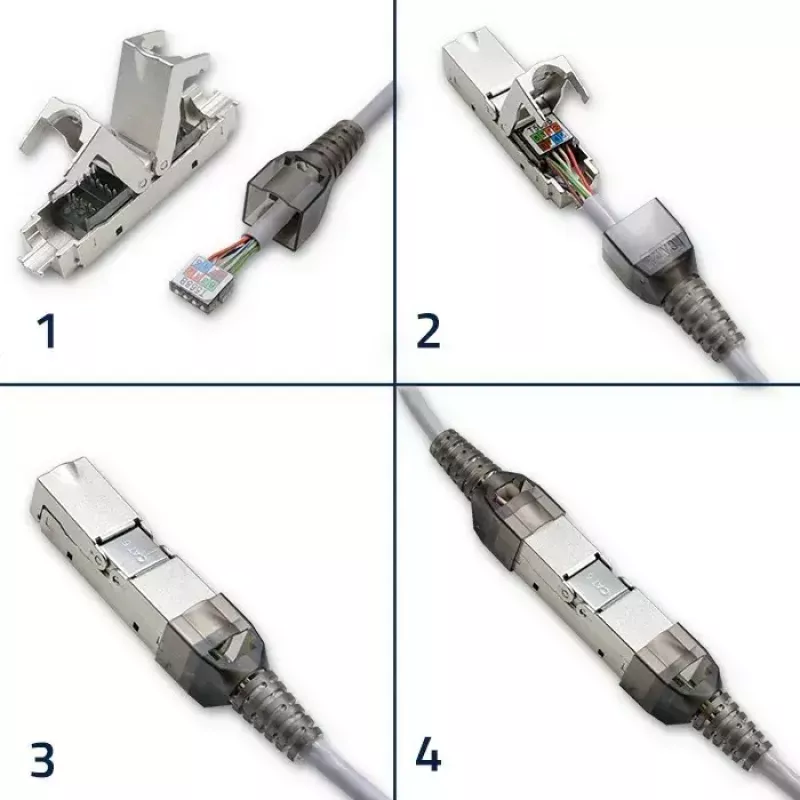

Bereiten Sie das geschirmte CAT6-Kabel vor, indem Sie den Außenmantel auf die empfohlene Länge entfernen und die Folie oder das Geflecht sowie die isolierten Leiter freilegen. Verdrillen Sie die Paare nur so weit wie nötig für den Abschluss. Schieben Sie den Stecker über das Kabelende, sodass die Schirmung Kontakt mit der Schirmhaltevorrichtung des Steckers hat, und ordnen Sie die Leiter in der richtigen Reihenfolge für den gewählten Verdrahtungsstandard (TIA/EIA 568A oder 568B) an. Betätigen Sie den werkzeuglosen Mechanismus gemäß den Montageschritten des Herstellers, bis die Kontakte die Leiter sichern und die Schirmung fixiert ist. Überprüfen Sie den mechanischen Halt durch einen leichten Zugtest und testen Sie die Verbindung mit einem Kabeltester, um Signalkontinuität und Paarintegrität sicherzustellen.

Empfehlungen

Verwenden Sie den Stecker mit ordnungsgemäß vorbereiteten geschirmten CAT6-Kabeln und befolgen Sie den Verdrahtungsstandard konsequent. Vermeiden Sie übermäßiges Entdrillen der Paare und stellen Sie sicher, dass die Schirmung ausreichend mit dem Steckergehäuse verbunden ist, um den EMV-Schutz zu erhalten. Überprüfen Sie die Leistung nach dem Abschluss mit einem geeigneten Netzwerktester und beschränken Sie die Nutzung auf für Innenbereiche geeignete Installationen.
