Water block EK Water Blocks Acetal Kupfer POM Schwarz

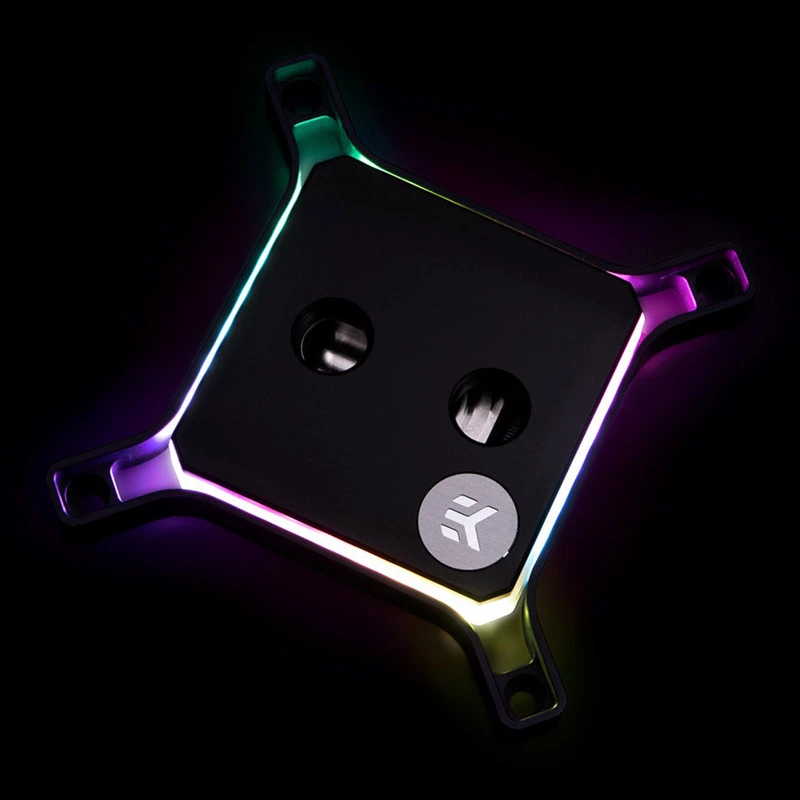

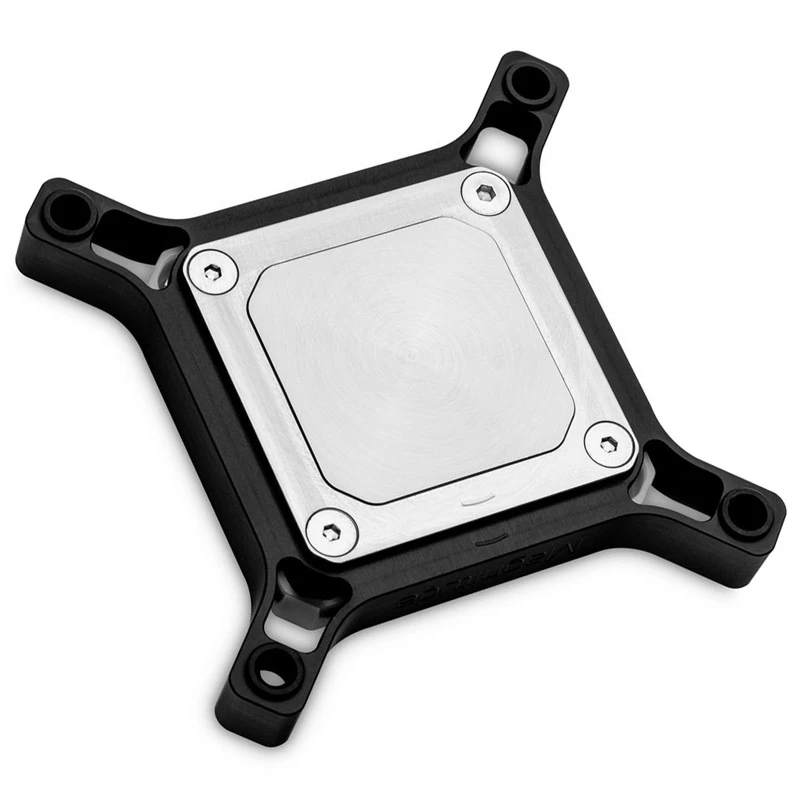

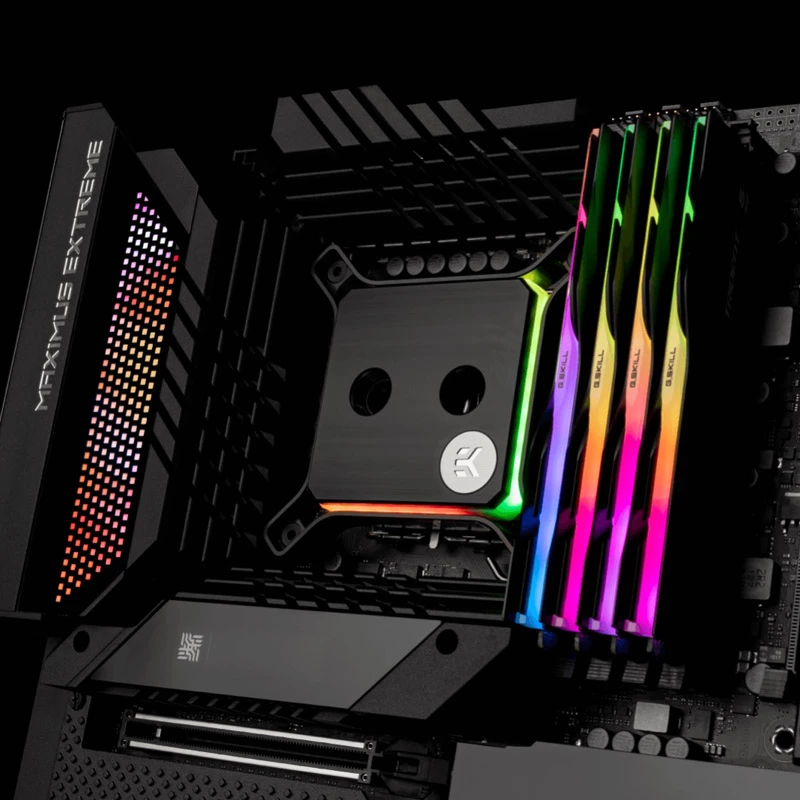

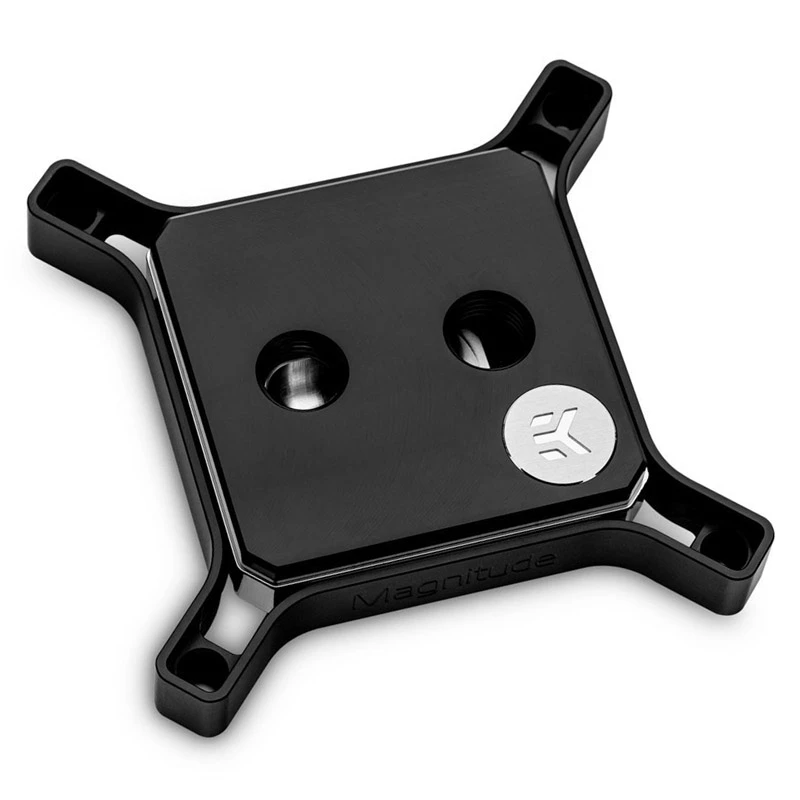

Der EK-Quantum Magnitude 1700 ist ein maßgeschneiderter CPU-Wasserkühler, der für Intel® Prozessoren der 12. Generation entwickelt wurde. Er kombiniert eine vernickelte Kupferbodenplatte und eine minimalistische schwarze POM-Acetal-Abdeckung mit einem speziell entworfenen Strömungsverteilereinsatz und einer Kühlplattengeometrie, die auf den 1700-Sockel und das Die-Layout abgestimmt ist. Der Kühler verfügt über einen CNC-gefrästen reversiblen Einsatz aus massivem Messing, eine vergrößerte Lamellenanordnung mit 50 % mehr Oberfläche bei kompakter Stellfläche und 0,40 mm Mikrokanäle mit 0,26 mm Mikrolamellen, um die Wärmeübertragung zu maximieren und gleichzeitig den Durchflusswiderstand gering zu halten. Der Kühler enthält einen austauschbaren weißen POM-Innenrahmen, der das Licht von 30 einzeln adressierbaren D-RGB-LEDs (3-poliger 5V-Digitalanschluss) streut, und der ästhetische Rahmen kann gegen separat erhältliche farbig eloxierte Aluminium- oder vernickelte Messingvarianten ausgetauscht werden.

Vorteile

Der Magnitude 1700 bietet hohe Kühlleistung bei minimalem Durchflusswiderstand dank seiner optimierten Mikrokanal- und Mikrolamellengeometrie sowie eines CNC-gefrästen Messingeinsatzes, der den Kühlmotor vergrößert und verbessert. Sein sockelspezifischer Einsatz leitet das Kühlmittel gleichmäßig über den CPU-Die, und der reversible Einsatz ermöglicht das Vertauschen von Einlass und Auslass für eine einfachere Schlauchführung. Alle Hauptkomponenten sind aus massiven Materialien CNC-gefräst, was Präzision und Langlebigkeit gewährleistet. Die integrierte adressierbare D-RGB-Beleuchtung mit einem weißen lichtstreuenden POM-Rahmen sorgt für kontrollierte Beleuchtung, ohne die Kompatibilität mit kompakten Mainboards zu beeinträchtigen.

Geeignet für

• Maßgeschneiderte flüssigkeitsgekühlte Desktops mit Intel LGA 1700 Prozessoren
• SFF- und mITX-Builds, die eine hohe Kühldichte auf kleiner Stellfläche erfordern
• Enthusiasten, die eine präzise Kühlmittelführung und reversible Einlass-/Auslassoptionen suchen

Technische Daten

• Kompatibilität: Intel LGA 1700 (Intel® 12. Gen)
• Kühlplattenmaterial: Vernickeltes Kupfer
• Abdeckungsmaterial: POM-Acetal (schwarz)
• Einsatzmaterial: CNC-gefrästes massives Messing (reversibel)
• Mikrokanalbreite: 0,40 mm
• Mikrolamellenstärke: 0,26 mm
• Lamellenanordnung: 50 % größere Oberfläche im Vergleich zu früheren Generationen
• LEDs: 30 einzeln adressierbare D-RGB-Dioden, 3-poliger 5V-Anschluss (Pinbelegung: +5V, Data, NC, Masse)

Verwendung

Montieren Sie den EK-Quantum Magnitude 1700 gemäß dem mitgelieferten Montagematerial und den Anweisungen des Mainboard-Herstellers für LGA-1700-Sockel. Installieren Sie den Kühler auf der CPU mit der richtigen Ausrichtung für die gewünschte Einlass-/Auslassführung; drehen Sie den Messingeinsatz bei Bedarf um 180°, um Einlass und Auslass zu vertauschen. Verbinden Sie die Schläuche mit den Einlass- und Auslassanschlüssen unter Verwendung kompatibler Anschlüsse und schließen Sie das 3-polige 5V-D-RGB-Kabel an einen kompatiblen Header oder Controller an. Befüllen und entlüften Sie den Kreislauf gemäß den Richtlinien Ihres Kühlmittel- und Pumpenherstellers und überprüfen Sie dann den dichten Betrieb und den ordnungsgemäßen Durchfluss, bevor Sie das System langfristig einschalten.

Empfehlungen

Verwenden Sie ein korrosionsgehemmtes Kühlmittel, das mit Kupfer- und Messingkomponenten kompatibel ist; vermeiden Sie destilliertes Wasser ohne Zusätze. Stellen Sie sicher, dass Schläuche und Anschlüsse zum Anschlussdurchmesser passen und dass der Kreislauf gründlich entlüftet wird, um Lufteinschlüsse zu vermeiden. Tauschen Sie austauschbare ästhetische Rahmen nur aus, wenn der Kreislauf entleert und das System ausgeschaltet ist.
