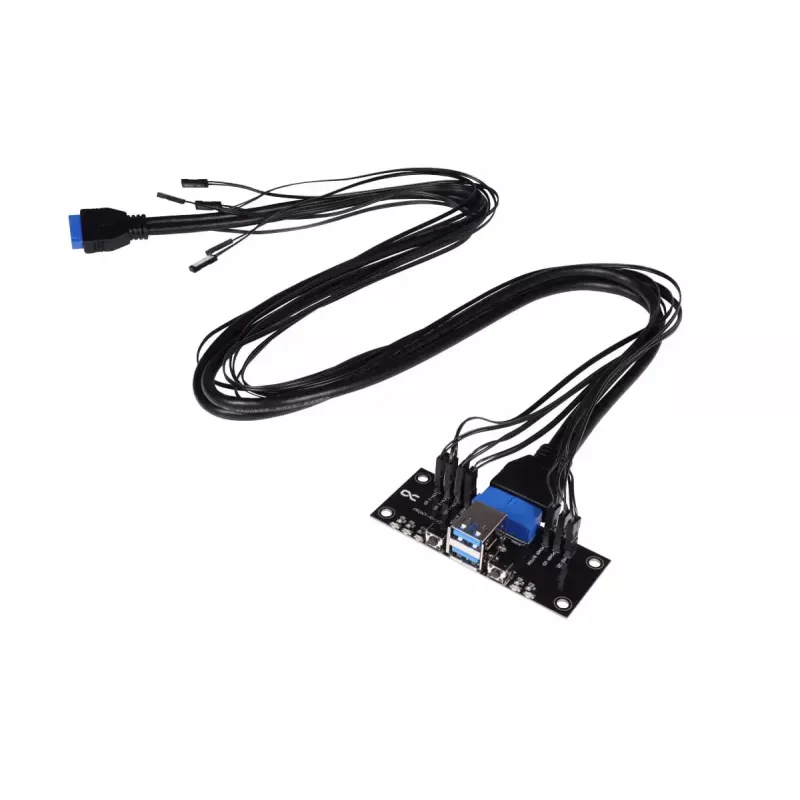

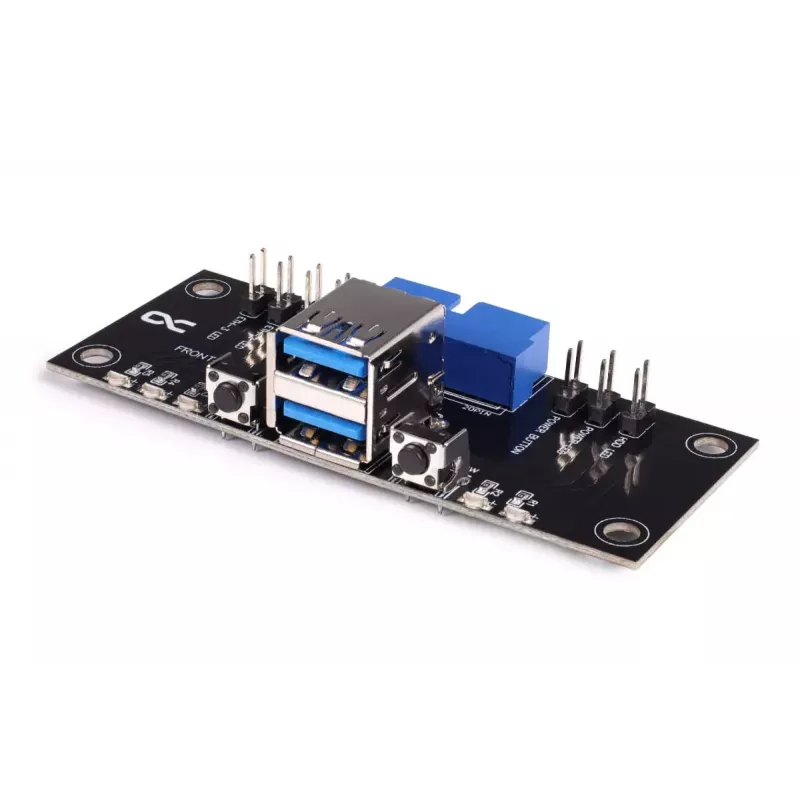

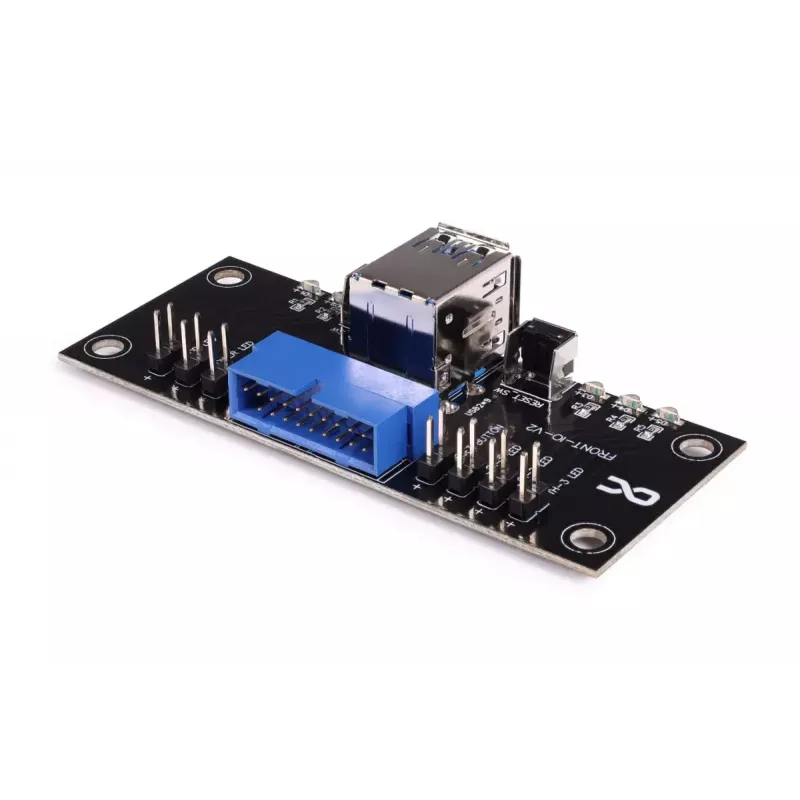

Das Alphacool I/O ES Panel mit Kabelset und USB 3.0 ist für Alphacool-Servergehäuse konzipiert und bietet Frontzugriff auf Power, Reset und zwei USB 3.0-Anschlüsse. Das Set enthält ein Front-I/O-Board, das in 1HE- bis 4HE-Servergehäuse passt, sowie ein Kabelset mit acht Kabeln: sieben 2-polige Leitungen für drei Netzwerkstatus-LEDs, Power-LED, HDD-LED und für die Power- und Reset-Schalter sowie ein 19-poliges Headerkabel für USB 3.0.

Vorteile

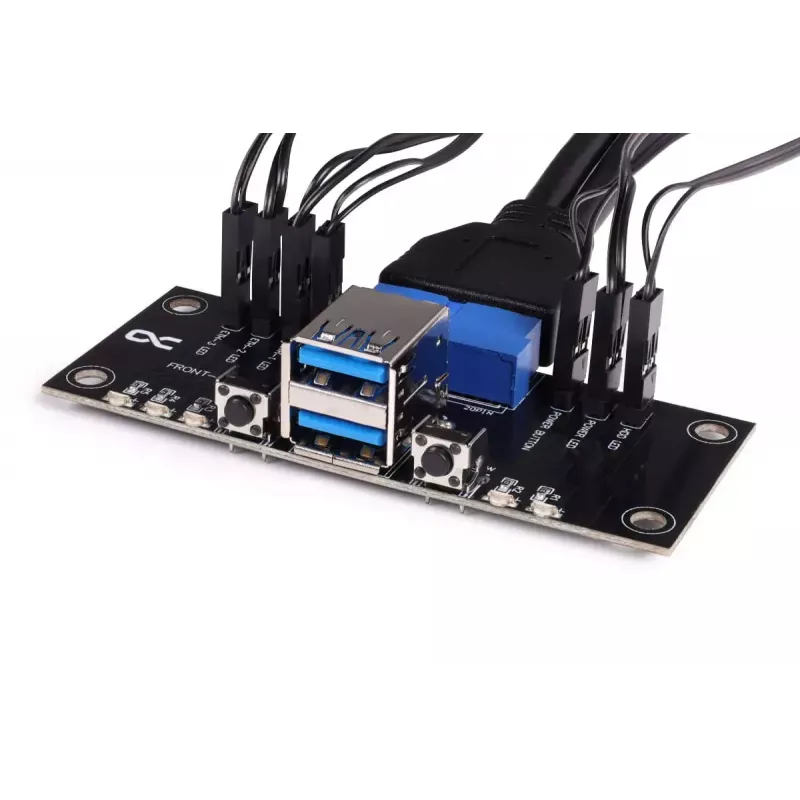

Das Panel bietet kompakte Frontanschlüsse mit zwei USB 3.0-Anschlüssen und dedizierten Status-LEDs für Netzwerk, Strom und Speicheraktivität. Alle LEDs und Schalter verwenden 2-polige Stecker für eine einfache Verkabelung, und das Board kann mit vier Schrauben befestigt werden, wobei die Montagelöcher einen Innendurchmesser von 3,5 mm haben und im Rechteck von 74 mm x 24 mm (Mitte zu Mitte) angeordnet sind. Die mitgelieferten 80 cm langen Kabel bieten ausreichende Länge für typische Serverinstallationen.

Geeignet für

• Alphacool-Servergehäuse in 1HE bis 4HE Formfaktoren
• Racks und Gehäuse, die Front-USB 3.0-Zugriff erfordern
• Systeme, die sichtbare Netzwerk-, Strom- und HDD-Statusanzeigen benötigen
• Installationen, bei denen kompakte, verschraubte I/O-Panels erforderlich sind

Technische Daten

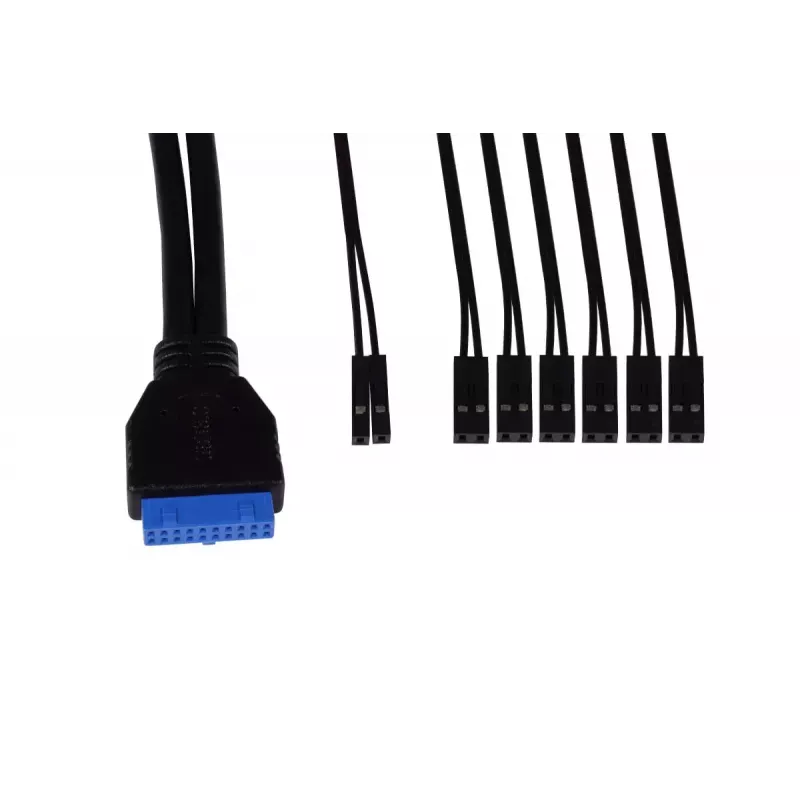

• Mitgelieferte Kabel: 8 Stück (sieben 2-polige Stecker + ein 19-poliger USB 3.0 Header)
• Kabellänge: jeweils 80 cm
• USB: zwei USB 3.0-Anschlüsse über 19-poliges Headerkabel
• LEDs: drei Netzwerk-LEDs, eine Power-LED, eine HDD-LED (2-polige Stecker)
• Schalter: Power und Reset (2-polige Stecker)
• Montage: 4 Schraublöcher, Innendurchmesser 3,5 mm, Lochabstand 74 mm x 24 mm (Mitte zu Mitte)
• Kompatible GehäVerwendung: 1HE bis 4HE Servergehäuse

Verwendung

Montieren Sie das I/O-Board an der Vorderseite des Servergehäuses mit vier Schrauben, die zu den Löchern mit 3,5 mm Innendurchmesser und dem Abstand von 74 mm x 24 mm passen. Verbinden Sie jedes 2-polige Kabel mit dem entsprechenden Motherboard- oder Gehäuseanschluss für Netzwerk-LEDs, Power-LED, HDD-LED und die Power-/Reset-Schalter. Stecken Sie das 19-polige USB 3.0-Kabel in den USB 3.0-Header des Motherboards, um die beiden vorderen USB-Anschlüsse zu aktivieren. Verlegen Sie die 80 cm langen Kabel sorgfältig, um Störungen mit anderen Komponenten zu vermeiden, und sichern Sie sie bei Bedarf.

Empfehlungen

Überprüfen Sie vor dem Anschließen die Pinbelegung der Motherboard-Header, um die korrekte Ausrichtung von LEDs und Schaltern sicherzustellen. Verwenden Sie geeignete Schrauben und Erdungsverfahren bei der Installation in Server-Racks. Wenden Sie keine Gewalt an den Steckern an – richten Sie die Pins sorgfältig aus, um Beschädigungen zu vermeiden.
