Wandsteckdose Digitus CAT 5e DN-9001-N

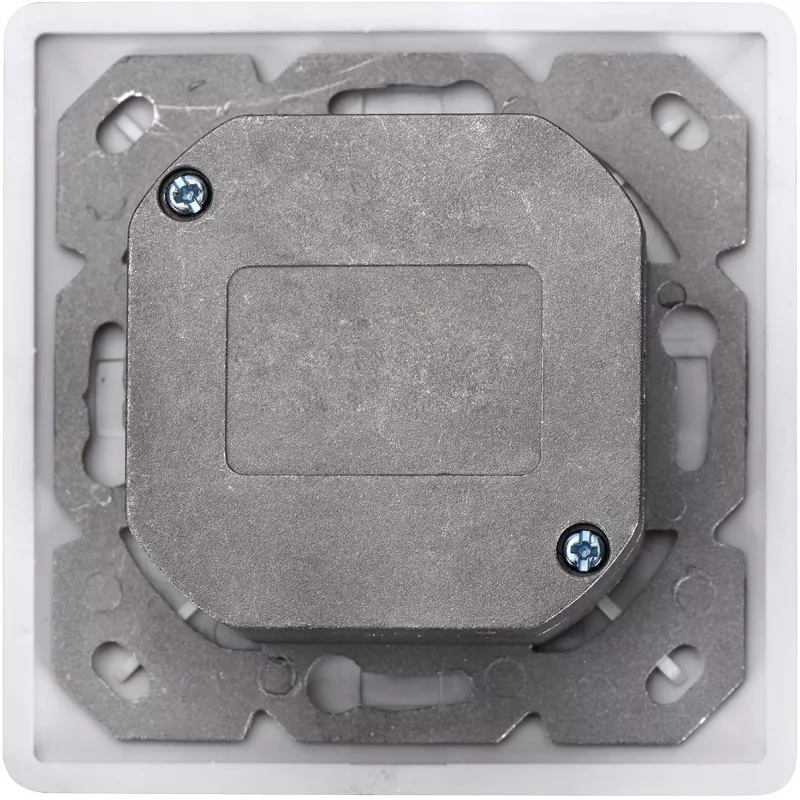

Die Digitus CAT 5e Wandsteckdose DN-9001-N ist eine Unterputz-Netzwerkdose mit einer einzelnen geschirmten RJ45-Buchse, ausgelegt für CAT 5e-Installationen. Mit den Maßen 80 × 80 mm und in Weiß ausgeführt, bietet sie einen kompakten, flächenbündigen Anschlusspunkt für strukturierte Verkabelung in Büros, Wohnungen oder gewerblichen Räumen. Die Einheit ist zertifiziert nach CAT 5e EIA/TIA 568 und ISO/IEC 11801, EN 50173 und unterstützt horizontale Kabeleinführung mit LSA-Anschlussleisten.

Vorteile

Das Unterputz-Design und die horizontale Kabeleinführung ermöglichen eine saubere, platzsparende Installation. Vollständig geschirmte RJ45-Buchsen und geschirmte LSA-Leisten erhöhen die Sicherheit und elektromagnetische Verträglichkeit. Die Buchsen sind um 40° abgewinkelt, um das Ein- und Ausstecken von Patchkabeln zu erleichtern, während farbcodierte LSA-Leisten (EIA/TIA 568 B) die Anschlussarbeiten beschleunigen und Fehler reduzieren.

Geeignet für

• CAT 5e Ethernet-Netzwerkanschlüsse in Büros und Wohnungen
• Strukturierte Verkabelungsdosen für Wohn- und leichte Gewerbegebäude
• Unterputz-Anwendungen, bei denen eine kompakte, unauffällige Dose erforderlich ist

Wichtige Spezifikationen

• Modell: Digitus CAT 5e DN-9001-N
• Normkonformität: CAT 5e EIA/TIA 568, ISO/IEC 11801, EN 50173

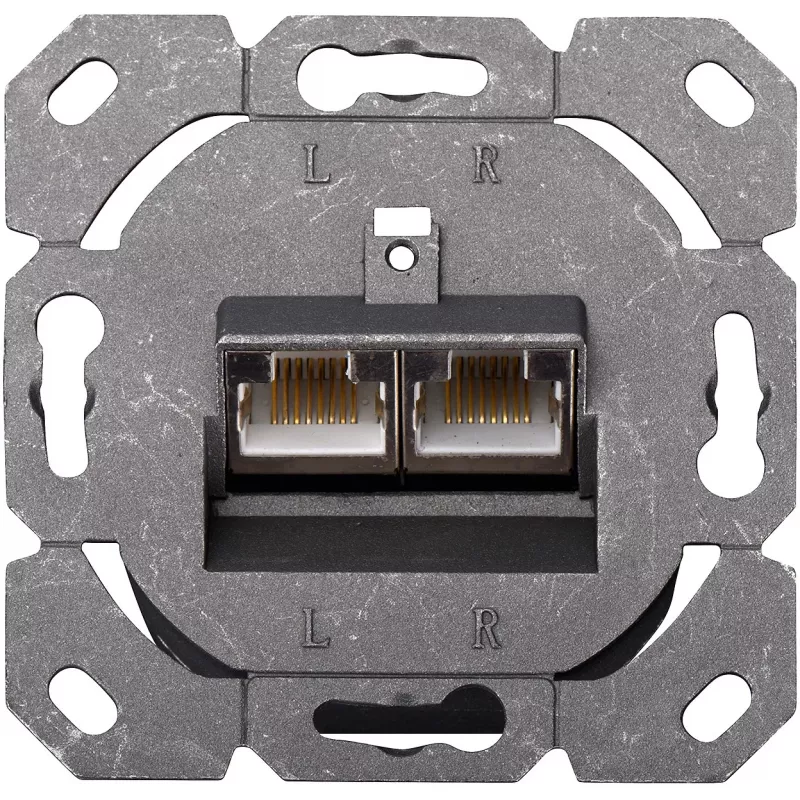

• Anschluss: Geschirmte RJ45, 40° abgewinkelt

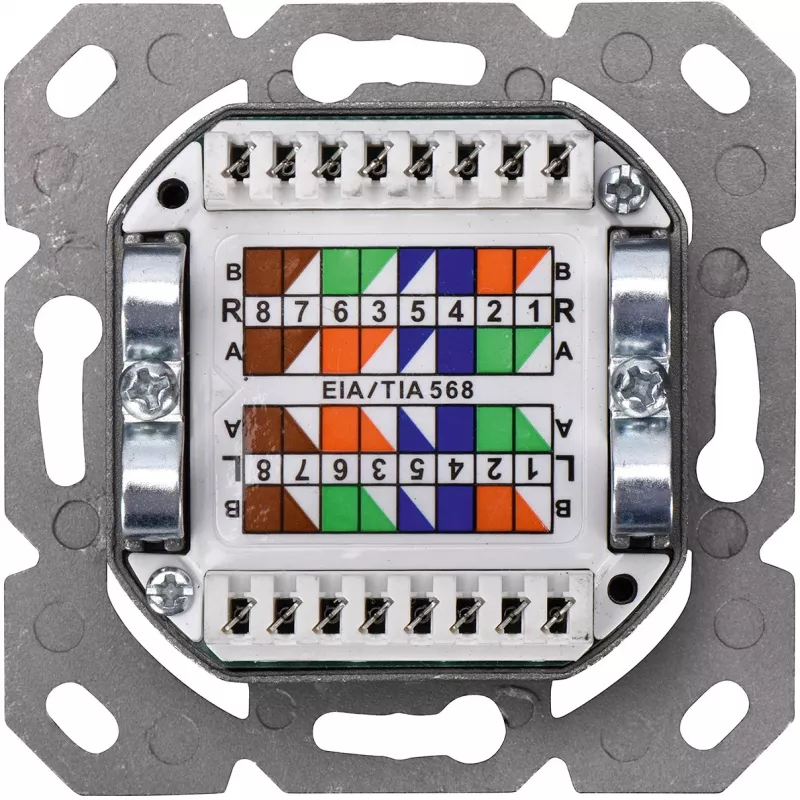

• Kabelanschluss: LSA-Leisten, farbcodiert EIA/TIA 568 B
• Montage: Unterputz
• Maße: 80 × 80 mm
• Farbe: Weiß

Verwendung

Führen Sie das Netzwerkkabel zur horizontalen Einführung der Dose, entfernen Sie den Außenmantel und trennen Sie die Paare gemäß dem Farbcode EIA/TIA 568 B. Schließen Sie die Leiter mit einem geeigneten Auflegewerkzeug an die LSA-Leisten an und stellen Sie sichere, vollständig sitzende Kontakte sicher. Nach dem Anschluss setzen Sie die Dose in die Unterputzdose ein und befestigen die Abdeckung. Verbinden Sie Patchkabel mit der abgewinkelten geschirmten RJ45-Buchse für den Netzwerkbetrieb.

Empfehlungen

Verwenden Sie diese Dose in Kombination mit geschirmter CAT 5e-Verkabelung und ordnungsgemäßer Erdung, um die Schirmungseffektivität zu erhalten. Für zuverlässige Leistung testen Sie die Anschlüsse nach der Installation mit einem Netzwerkkabeltester und befolgen Sie die örtlichen Verkabelungsstandards für Montagehöhe und Führung.
