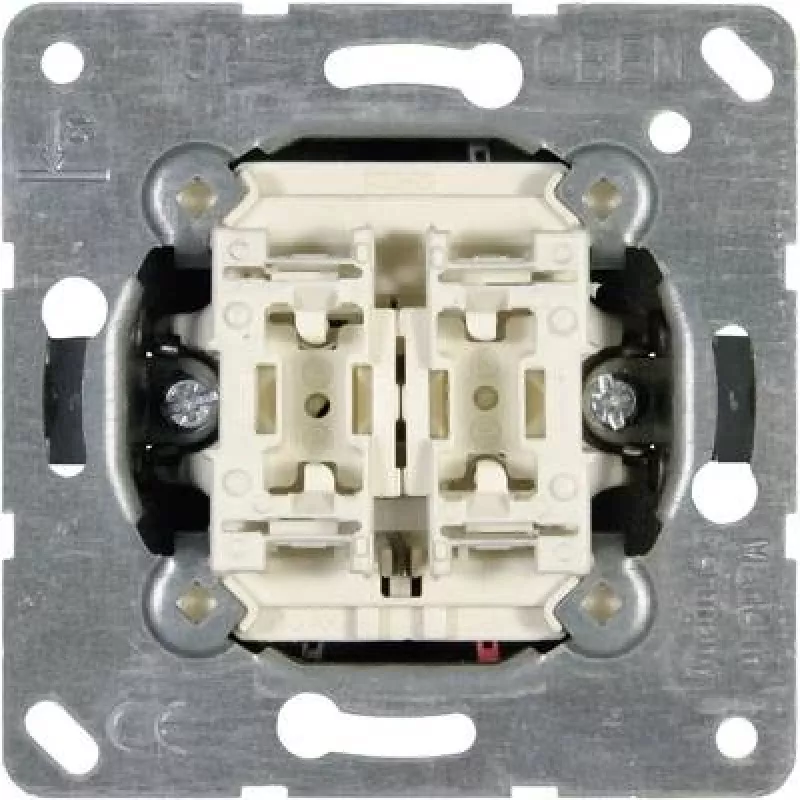

Wandschaltermodul JUNG 509 VU — Elektro-Schaltereinsatz von JUNG, Modell 509 VU

Der JUNG 509 VU ist ein elektrischer Wandschaltereinsatz, der eine zuverlässige Schaltmechanik für modulare Wandrahmen bietet. Das Gerät passt in kompatible JUNG-Montagesysteme und ermöglicht die grundlegende Ein-/Aus-Steuerung von Beleuchtungsstromkreisen und anderen geschalteten Lasten in Wohn- und Gewerbeinstallationen. Das Produkt verfügt über schraubenlose Klemmen für starre Leiter bis 2,5 mm² und eine mechanische Verriegelung, die das gleichzeitige Umschalten beider Wippen verhindert.

Vorteile

Der Schaltereinsatz bietet werkzeuglose schraubenlose Klemmen, die die Verdrahtung starrer Leitungen bis 2,5 mm² vereinfachen, die Installationszeit verkürzen und eine sichere Leiterverbindung gewährleisten. Seine mechanische Verriegelung erhöht die Sicherheit, indem ein unbeabsichtigtes gleichzeitiges Betätigen beider Wippen verhindert wird. Das kompakte modulare Design ist mit Standard-Wandrahmen kompatibel und unterstützt den einfachen Austausch oder die Aufrüstung vorhandener Schalterelemente.

Geeignet für

• Wohnraumbeleuchtungsstromkreise und Raumschalter
• Gewerbliche Innenbeleuchtung, bei der modulare Einsätze erforderlich sind
• Nachrüst- und Modernisierungsprojekte mit kompatiblen JUNG-Rahmen
• Umgebungen, die eine sichere Verdrahtung mit starren Leitern bis 2,5 mm² erfordern

Wichtige Spezifikationen

• Montageart: modularer Wandschaltereinsatz für kompatible Rahmensysteme
• Anschluss: schraubenlose Klemmen für starre Leitungen bis 2,5 mm²
• Betätigung: zwei Wippen mit mechanischer Verriegelung, um gleichzeitiges Schalten zu verhindern
• Anwendung: Ein-/Ausschaltung für Beleuchtung und ähnliche Stromkreise
• Geeignete Umgebungen: elektrische Installationen in Wohn- und Gewerbebereichen

Verwendung

Installieren Sie den JUNG 509 VU in einen kompatiblen modularen Rahmen gemäß den örtlichen Elektrovorschriften. Bereiten Sie starre Leiter auf die empfohlene Länge vor und führen Sie sie in die schraubenlosen Klemmen ein, bis sie gesichert sind. Stellen Sie sicher, dass die mechanische Verriegelung funktioniert, indem Sie prüfen, ob beide Wippen nicht gleichzeitig geschaltet werden können. Bringen Sie nach der Verdrahtung die Abdeckplatte oder die Wipprahmen an und überprüfen Sie die korrekte Funktion des angeschlossenen Stromkreises, bevor Sie die Spannung wieder einschalten.

Empfehlungen

Verwenden Sie das Gerät nur mit kompatiblen JUNG-Rahmen und Abdeckplatten. Stellen Sie sicher, dass Verdrahtung und Installation von einer qualifizierten Elektrofachkraft durchgeführt werden und dass die Leiter starre Drähte innerhalb des angegebenen Querschnitts sind. Überprüfen Sie regelmäßig die mechanische Funktion bei der Wartung, um die korrekte Funktion der Verriegelung zu bestätigen.
