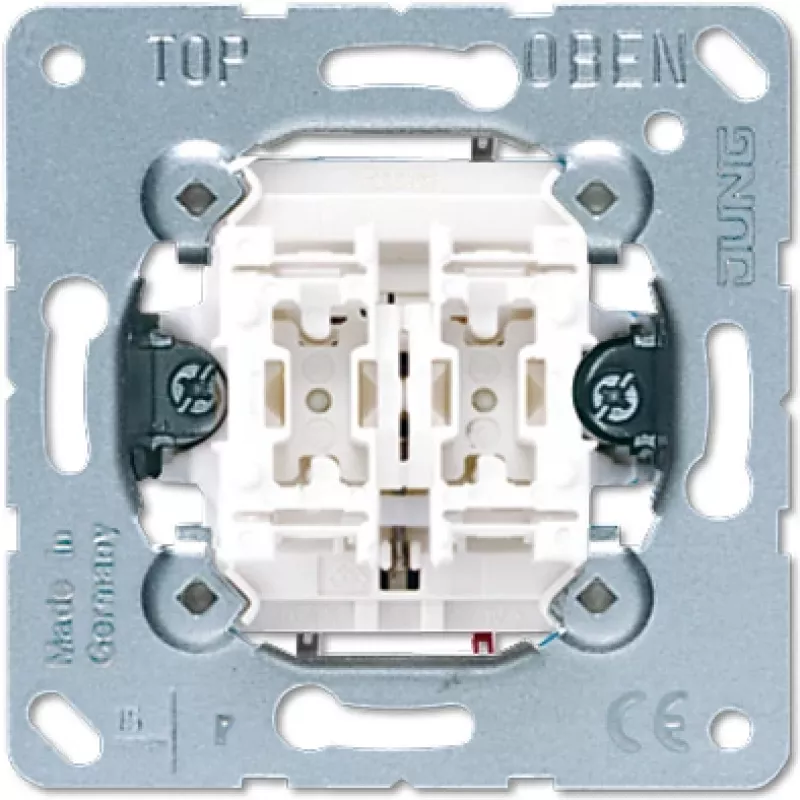

Wandschaltereinsatz JUNG 509 VU – elektrischer Schaltereinsatz von JUNG, Modell 509 VU

JUNG 509 VU ist ein elektrischer Wandschaltereinsatz, der einen zuverlässigen Schaltmechanismus für modulare Wandrahmen bietet. Das Gerät passt in kompatible JUNG-Unterputzsysteme und ermöglicht die einfache Ein-/Ausschaltung von Beleuchtungsstromkreisen und anderen geschalteten Verbrauchern in Wohn- und Geschäftsgebäuden. Das Produkt verfügt über schraubenlose Klemmen für starre Leiter bis 2,5 mm² und eine mechanische Verriegelung, die ein gleichzeitiges Schalten beider Wippen verhindert.

Vorteile

Der Schaltereinsatz bietet werkzeuglose, schraubenlose Klemmen, die den Anschluss starrer Leitungen bis 2,5 mm² vereinfachen, was die Installationszeit verkürzt und einen sicheren Leiteranschluss gewährleistet. Seine mechanische Verriegelung erhöht die Sicherheit, indem sie ein versehentliches gleichzeitiges Betätigen beider Wippen verhindert. Das kompakte modulare Design ist mit Standard-Wandrahmen kompatibel und unterstützt den einfachen Austausch oder die Aufrüstung vorhandener Schaltelemente.

Geeignet für

Technische Daten

Anwendung

Installieren Sie den JUNG 509 VU gemäß den örtlichen Elektrovorschriften in einen kompatiblen modularen Rahmen. Bereiten Sie starre Leiter auf die empfohlene Länge vor und führen Sie sie in die schraubenlosen Klemmen ein, bis sie einrasten. Stellen Sie sicher, dass die mechanische Verriegelung funktioniert, indem Sie testen, ob beide Wippen nicht gleichzeitig geschaltet werden können. Montieren Sie nach der Verdrahtung die Abdeckplatte oder die Wippenrahmen und überprüfen Sie die ordnungsgemäße Funktion des angeschlossenen Stromkreises, bevor Sie die Stromversorgung wieder einschalten.

Empfehlungen

Verwenden Sie das Gerät nur mit kompatiblen JUNG-Rahmen und Abdeckplatten. Stellen Sie sicher, dass die Verdrahtung und Installation von einer qualifizierten Elektrofachkraft durchgeführt werden und dass die Leiter starre Drähte innerhalb des angegebenen Querschnitts sind. Überprüfen Sie regelmäßig die mechanische Funktion während der Wartung, um die korrekte Funktion der Verriegelung zu bestätigen.
