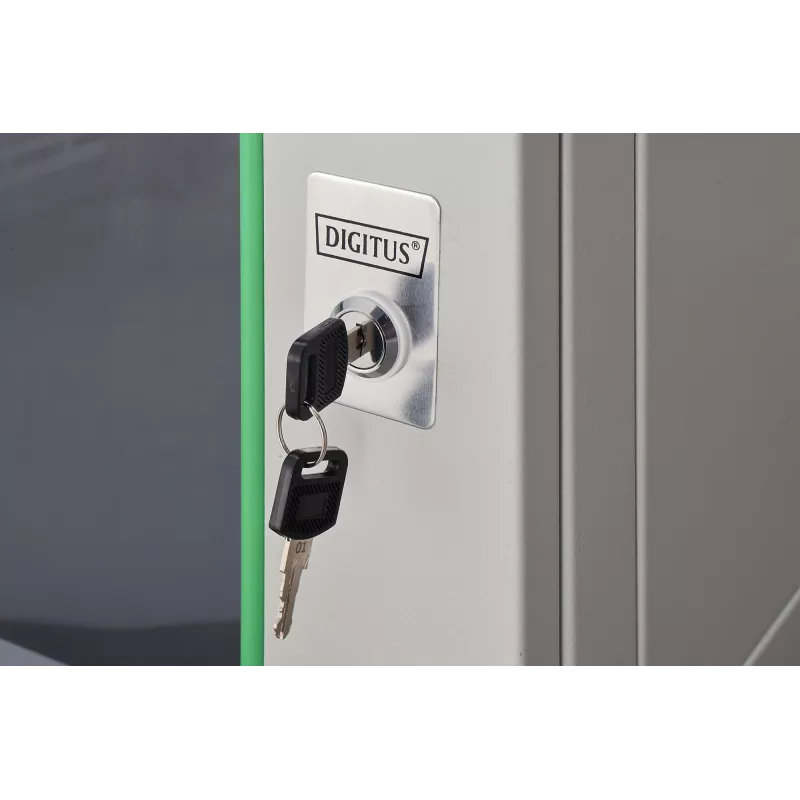

Wandmontiertes Rack-Gehäuse DIGITUS Dynamic‑N 7U 19 Zoll 600x600 mm, unmontiert, IP20, Schlüsselschloss

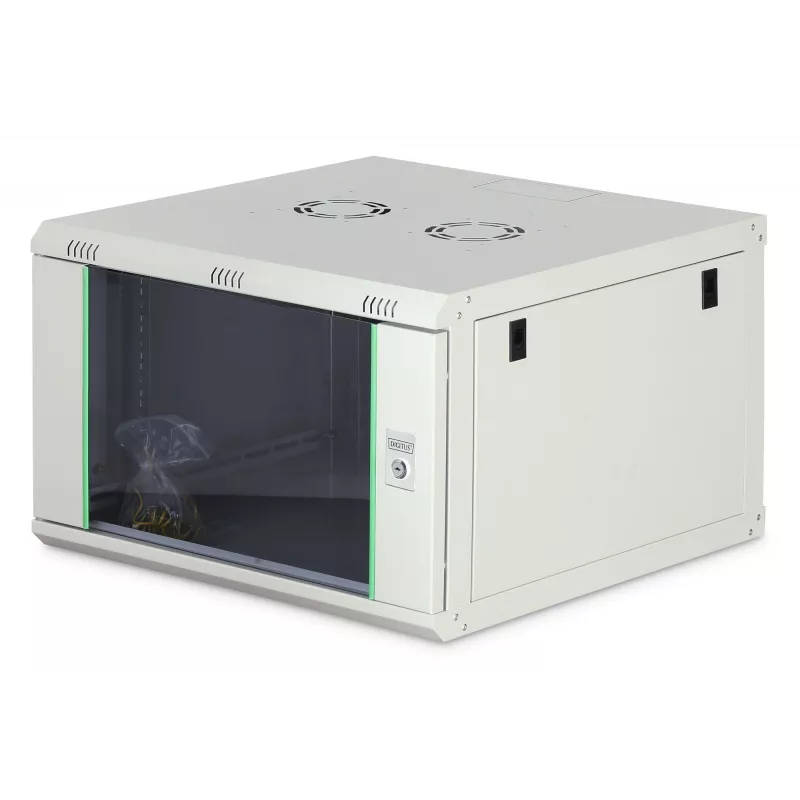

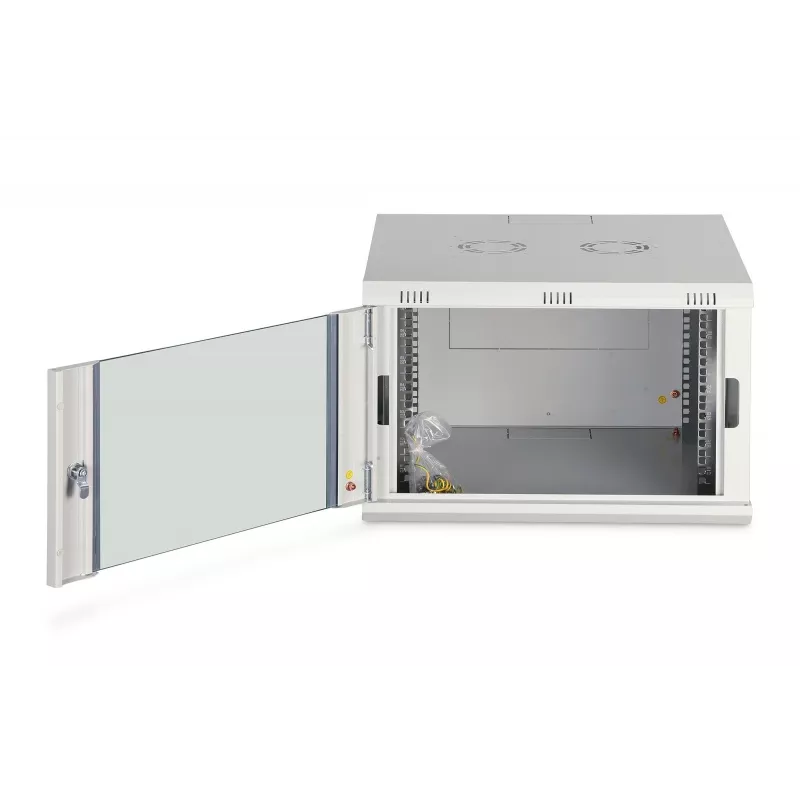

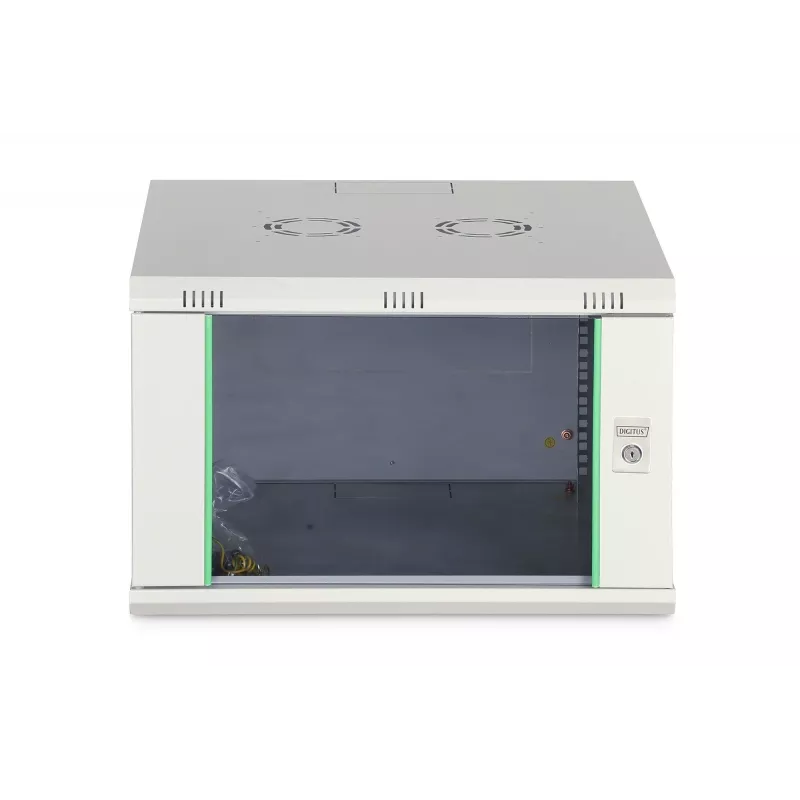

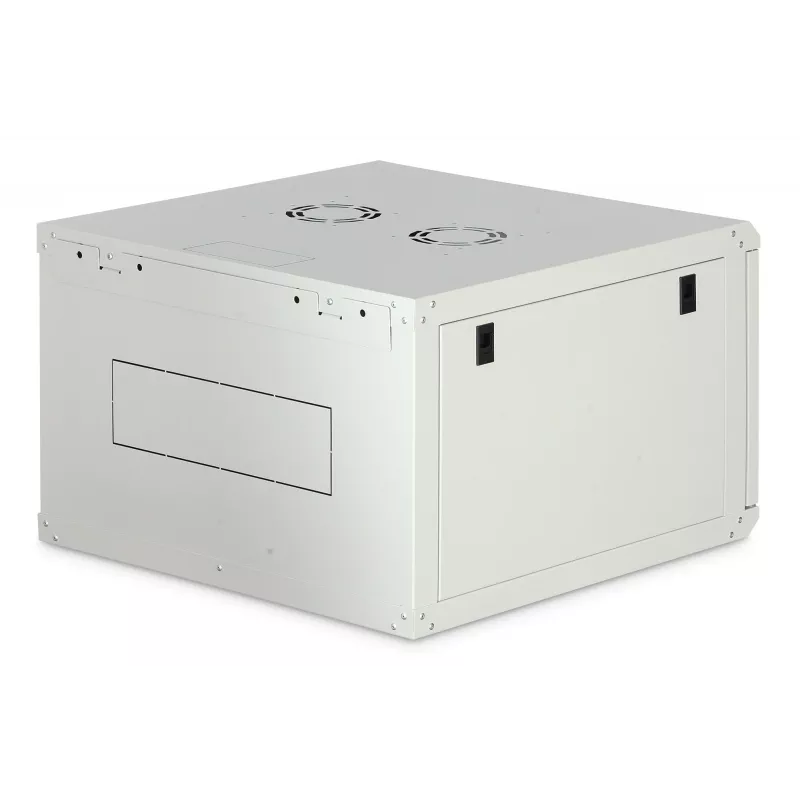

Das wandmontierte DIGITUS Dynamic‑N 7U 19" Rack-Gehäuse bietet ein kompaktes, zuverlässiges Gehäuse für Netzwerk- und Telekommunikationsgeräte. Mit den Außenmaßen 600 x 600 mm (Breite x Tiefe) und einer Höhe von 385 mm unterstützt das Gehäuse standardmäßige 19"-Geräte auf einstellbaren und galvanisierten 483-mm-Profilschienen vorne und hinten. Das Gehäuse besteht aus 1,0–1,2 mm starkem Stahlblech mit hellgrauer Pulverbeschichtung, verfügt über eine abschließbare Sicherheitsglas-Fronttür mit Stahlrahmen und bietet IP20-Schutz. Das Produkt wird zerlegt geliefert, um das Transportvolumen zu reduzieren, und erfordert eine einfache Montage und Wandbefestigung. Die maximale Traglast beträgt 60 kg und das Nettogewicht des Gehäuses liegt bei 17,6 kg.

Vorteile

Das Gehäuse kombiniert eine langlebige Stahlkonstruktion mit einstellbaren Rackschienen, um eine Vielzahl von 19"-Komponenten aufzunehmen, während es eine geringe Stellfläche behält. Vorgestanzte Kabeleinführungen am Dach, an der Rückseite und am Boden sowie Lüftungsschlitze und eine Möglichkeit zur Lüftermontage erleichtern die Kabelführung und das Wärmemanagement. Die abschließbare Glastür und die Erdungspunkte tragen zu einer sicheren und fachgerecht geerdeten Installation bei. Zerlegt geliefert, ist das Gehäuse für den Transport optimiert und ermöglicht eine einfache Montage und Installation vor Ort.

Geeignet für

• Kleine Serverräume und Netzwerkschränke, in denen die Stellfläche begrenzt ist
• Telekommunikations- und Netzwerkverteilpunkte in Büros oder Zweigstellen
• Montage von Patchpanels, Switches, Routern und kompakten USV-Einheiten bis 7U
• Umgebungen, die eine abschließbare, einsehbare Fronttür für Überwachung und Sicherheit erfordern

Wann es möglicherweise nicht geeignet ist

Dieses 7U-Wandgehäuse hat eine begrenzte Innentiefe und eine maximale Traglast von 60 kg, daher ist es möglicherweise nicht für große, schwere Server, vollwertige Racksysteme oder Installationen geeignet, die mehr als 7U Rackplatz erfordern. Da das Gehäuse nach IP20 klassifiziert ist, ist es für den Inneneinsatz in sauberen, trockenen Umgebungen vorgesehen und nicht für Außenstandorte, staubige oder nasse Standorte geeignet.

Wesentliche technische Daten

• Rackkapazität: 7U
• Außenbreite x -tiefe: 600 x 600 mm
• Außenhöhe: 385 mm
• Material: 1,0–1,2 mm Stahlblech mit Glasfronttür und Stahlrahmen
• Oberfläche: Hellgraue Pulverbeschichtung
• Schutzart: IP20
• Maximale Gerätetraglast: 60 kg
• Nettogewicht: 17,6 kg
• Vordere und hintere 483-mm-(19")-Profilgleitschienen, galvanisiert, tiefenverstellbar und höhenmarkiert

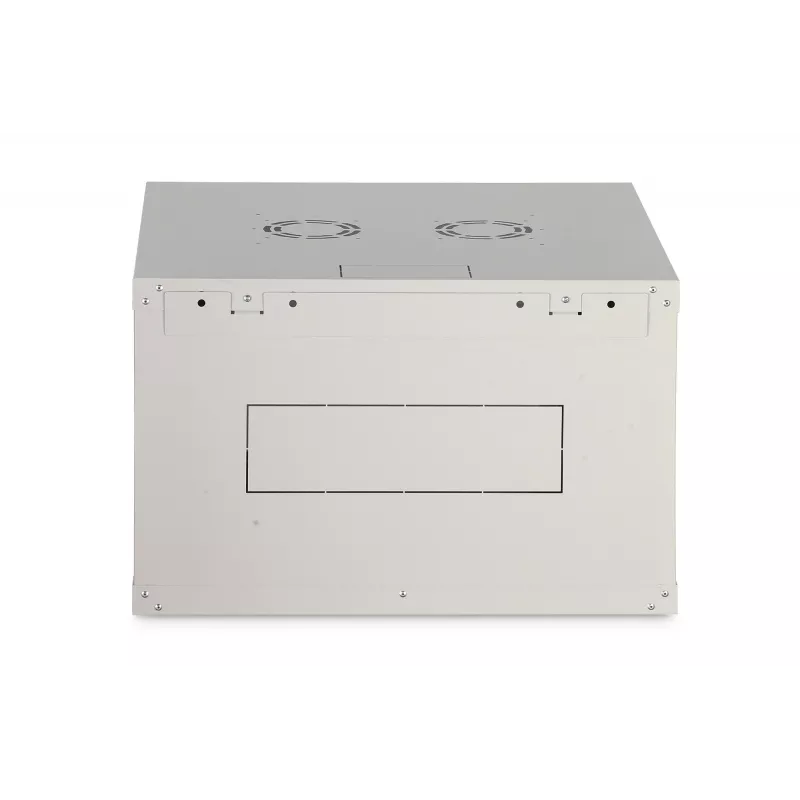

• Kabeleinführung: Vorgestanzte Ausbrüche am Dach, an der Rückseite und am Boden

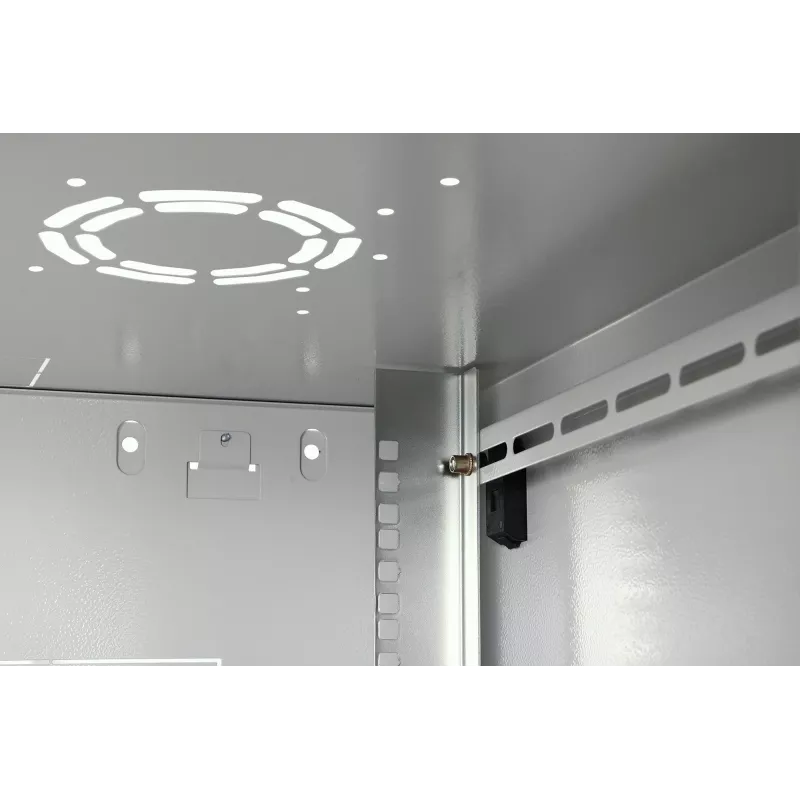

• Lüftungsschlitze und Vorbereitung für Lüfterelement

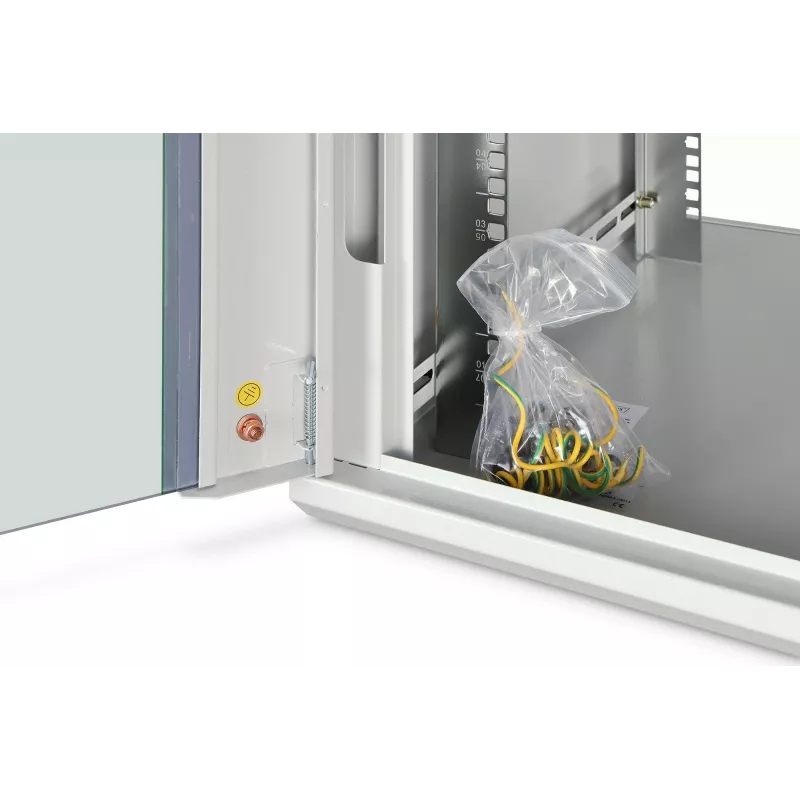

• Erdungspunkte an Boden, Seitenwand und Fronttür

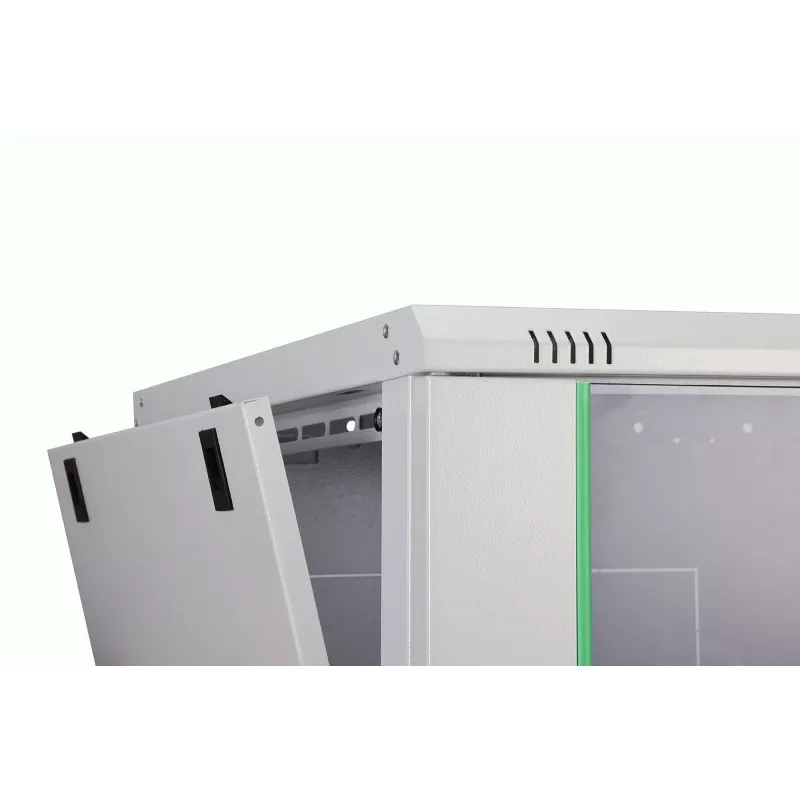

• Abnehmbare Seitenwände sowie Front- und Rücktür

Verwendung

Packen Sie das flach verpackte Gehäuse aus und befolgen Sie die beiliegende Montageanleitung, um die Seitenteile, die Tür und die Schienen zu montieren. Befestigen Sie die mitgelieferte Wandmontageplatte an einer geeigneten tragfähigen Wand und sichern Sie dann das montierte Gehäuse an der Platte. Installieren Sie 19"-Geräte auf den galvanisierten Profilschienen und passen Sie die Schienentiefe an die Einbautiefe der Geräte an (standardmäßige maximale Einbautiefe 369–470 mm). Führen Sie Kabel durch die vorgestanzten Einführungen an der Rückseite, am Dach oder am Boden und nutzen Sie die integrierten Kabelmanagementfunktionen, um die Verkabelung zu organisieren. Falls erforderlich, setzen Sie ein Lüftermodul in die Dachvorbereitung ein und stellen Sie sicher, dass die Erdungspunkte für eine ordnungsgemäße Erdung angeschlossen sind. Verschließen Sie die Fronttür mit dem Schlüssel, wenn Zugangskontrolle erforderlich ist.

Was vor dem Kauf zu beachten ist

• Überprüfen Sie die insgesamt benötigten Rackeinheiten und Gerätetiefen, um sicherzustellen, dass 7U und die Einbautiefe ausreichen
• Stellen Sie sicher, dass das Gesamtgewicht der Geräte die Kapazität von 60 kg nicht überschreitet
• Stellen Sie sicher, dass der Installationsort sich im Innenbereich befindet und die IP20-Bedingungen erfüllt (trocken, staubarm)
• Planen Sie die Tragfähigkeit der Wand und geeignete Befestigungsmittel für die Wandinstallation ein
• Berücksichtigen Sie die Montagezeit und die benötigten grundlegenden Werkzeuge für die zerlegte Lieferung

Empfehlungen

Platzieren Sie schwerere Geräte weiter unten im Gehäuse, um die Stabilität zu wahren, sichern Sie alle Geräte an den 19"-Schienen und verteilen Sie das Gewicht gleichmäßig. Halten Sie Lüftermodule und Lüftungswege für eine effektive Kühlung frei. Nutzen Sie die vorgestanzten Kabeleinführungen und Kabelmanagementoptionen, um die Belastung der Steckverbinder zu minimieren und eine aufgeräumte Verkabelung für einfachere Wartung beizubehalten.
