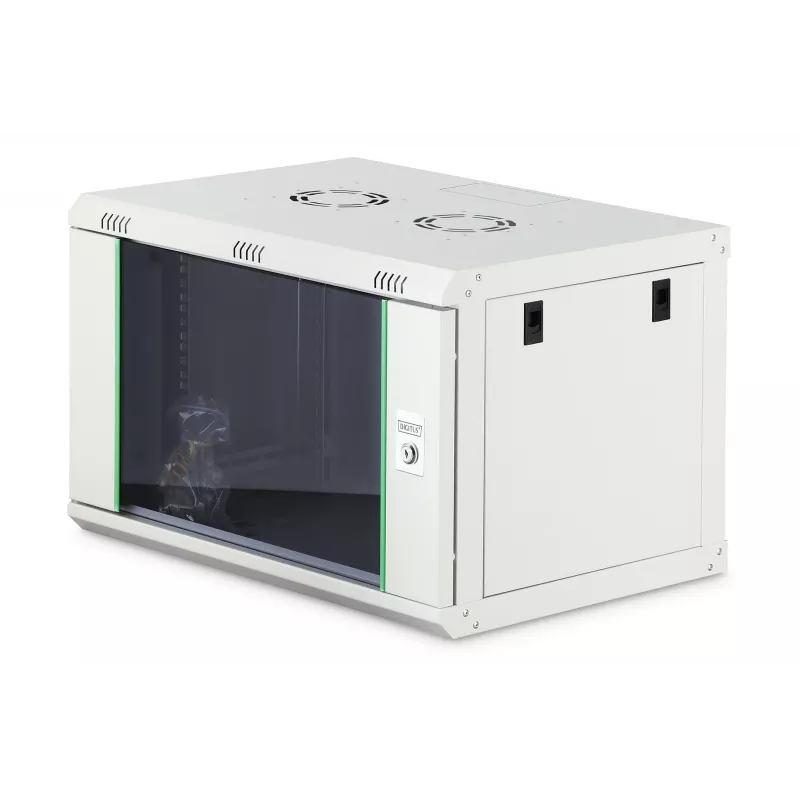

Wandmontiertes 19-Zoll-Rack-Gehäuse DIGITUS Dynamic‑N DN-37100, 7U, 600x450 mm (BxT), IP20, hellgrau, unmontiert

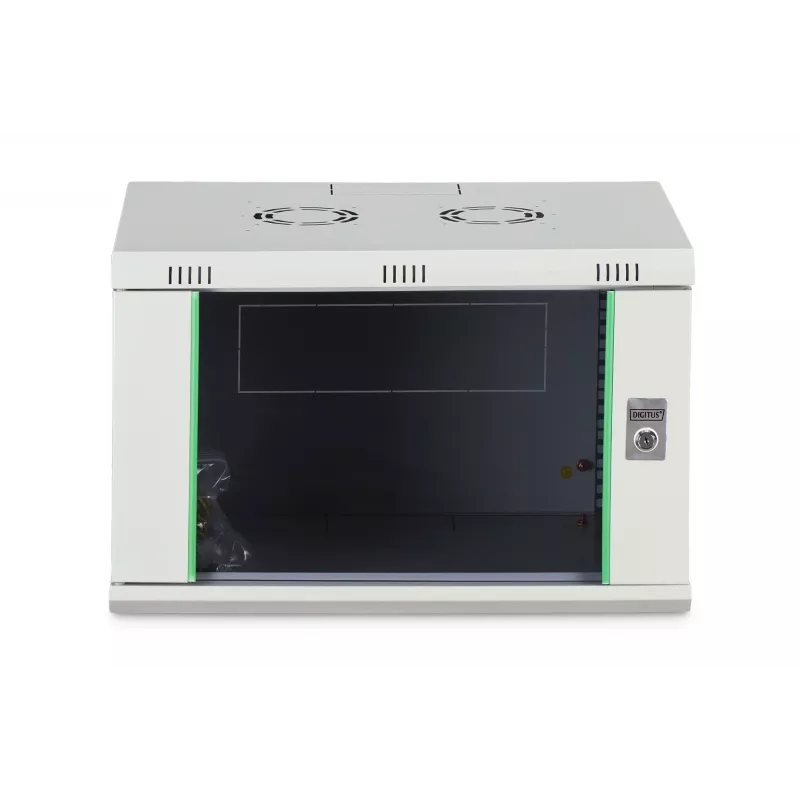

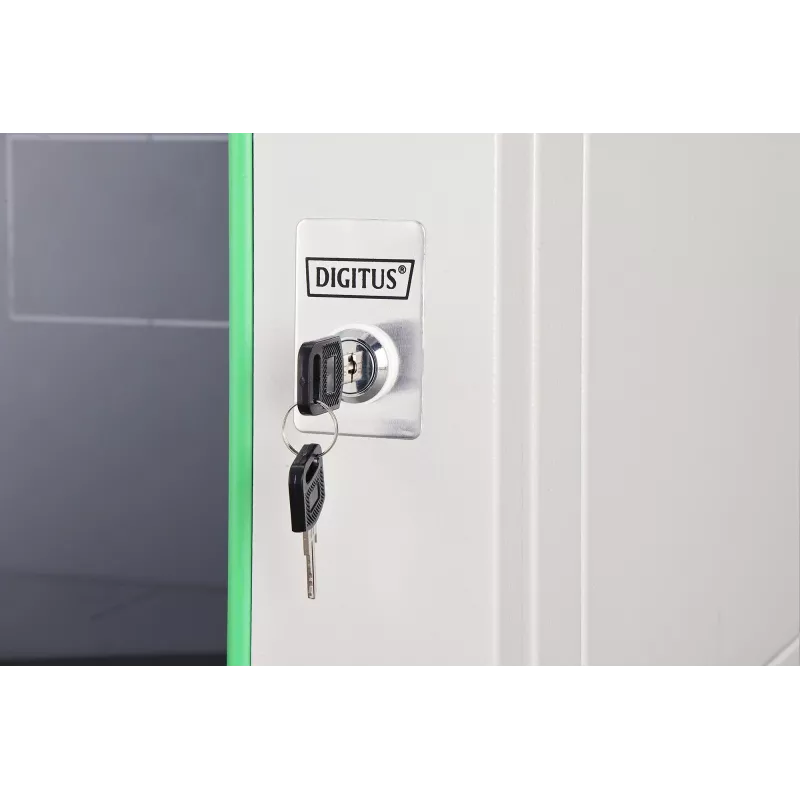

Das DIGITUS Dynamic‑N DN-37100 ist ein 7U wandmontiertes 19-Zoll-Rack-Gehäuse, das für kleine Netzwerk- und Telekommunikationsinstallationen konzipiert wurde. Es bietet eine Grundfläche von 600 x 450 mm (BxT), IP20-Schutz und eine abschließbare Sicherheitsglas-Fronttür mit Stahlrahmen. Das Gehäuse wird unmontiert geliefert, um einen platzsparenden Transport zu ermöglichen, und verfügt über einstellbare 19-Zoll-Profilschienen vorne und hinten, vorgeprägte Kabeleinführungsöffnungen, Lüftungsschlitze und Vorrichtungen für die Lüfterinstallation. Hergestellt aus zuverlässigem 1,0–1,2 mm starkem Stahlblech mit hellgrauer Pulverbeschichtung, trägt es bis zu 60 kg an installiertem Equipment und beinhaltet Kabelmanagement sowie ein Schlüsselschloss für grundlegende physische Sicherheit.

Vorteile

Das DN-37100 kombiniert kompakte Abmessungen mit standardmäßiger 19-Zoll-Montage und ermöglicht die organisierte Installation von Netzwerk-Switches, Patchpanels und kleinen Servern in Büros, Serverräumen oder Telekommunikationsschränken. Einstellbare, verzinkte Profilschienen mit Höheneinheitsmarkierungen vereinfachen die Montage und gewährleisten die Kompatibilität mit Standard-Rack-Equipment. Vorgeprägte Kabeleinführungen am Dach, an der Rückseite und am Boden sowie abnehmbare Seitenwände verbessern die Kabelführung und den Zugang, während Lüftungsschlitze und ein für einen Lüfter vorbereitetes Dach passive oder aktive Kühlung unkompliziert machen. Unmontiert geliefert, reduziert das Gehäuse das Versandvolumen und kann vor Ort zusammengebaut werden.

Geeignet für

• Kleine Netzwerk-Racks für Büro-Switches, Patchpanels und Router
• Telekommunikationsschränke und Gerätenischen mit begrenzter Stellfläche
• Umgebungen, die ein abschließbares, kompaktes 19-Zoll-Gehäuse für Überwachungs- oder Kommunikationsgeräte erfordern
• Standorte, an denen Wandmontage bevorzugt wird, um Bodenfläche zu sparen

Wann es möglicherweise nicht geeignet ist

Dieses Gehäuse ist für Inneninstallationen mit grundlegendem Umgebungsschutz (IP20) vorgesehen und nicht für Außenstandorte oder staubige, feuchte oder korrosive Umgebungen geeignet. Mit einer Kapazität von 7U und einer maximal empfohlenen Belastung von 60 kg ist es nicht ausreichend für größere Server-Racks, Geräte mit hoher Packungsdichte oder schwere Stromverteilungseinheiten.

Wichtige Spezifikationen

• Rack-Kapazität: 7U

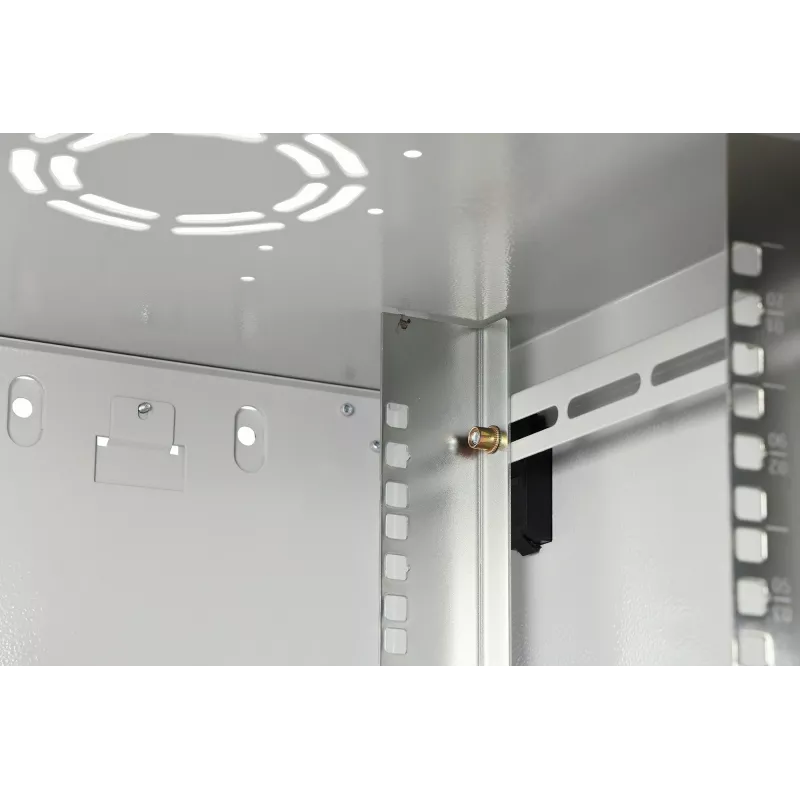

• Montagebreite: 483 mm (19") Profilschienen, vorne und hinten, verzinkt und tiefeneinstellbar
• Interner Montagebereich (BxT): 600 x 450 mm
• Außenhöhe: 385 mm
• Maximale empfohlene Gerätebelastung: 60 kg
• Baumaterial: 1,0–1,2 mm Stahlblech; Fronttür mit Sicherheitsglas und Stahlrahmen
• Schutzart: IP20
• Oberflächenfarbe: Hellgrau (pulverbeschichtet)

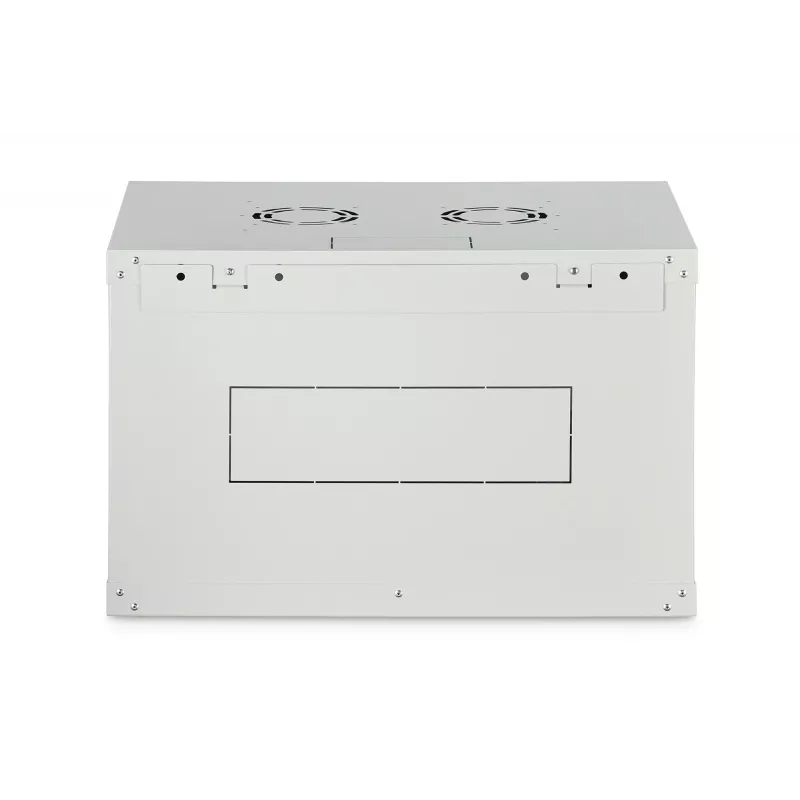

• Kabeleinführung: vorgeprägte Öffnungen in Dach, Rückseite und Boden
• Belüftung: Lüftungsschlitze und vorbereitete Lüftermontage am Dach

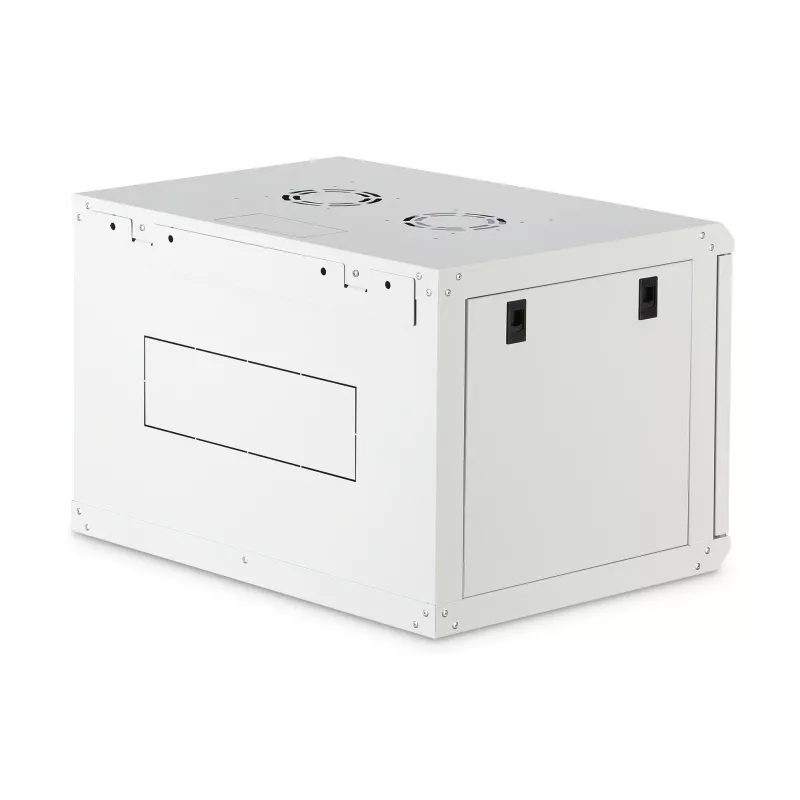

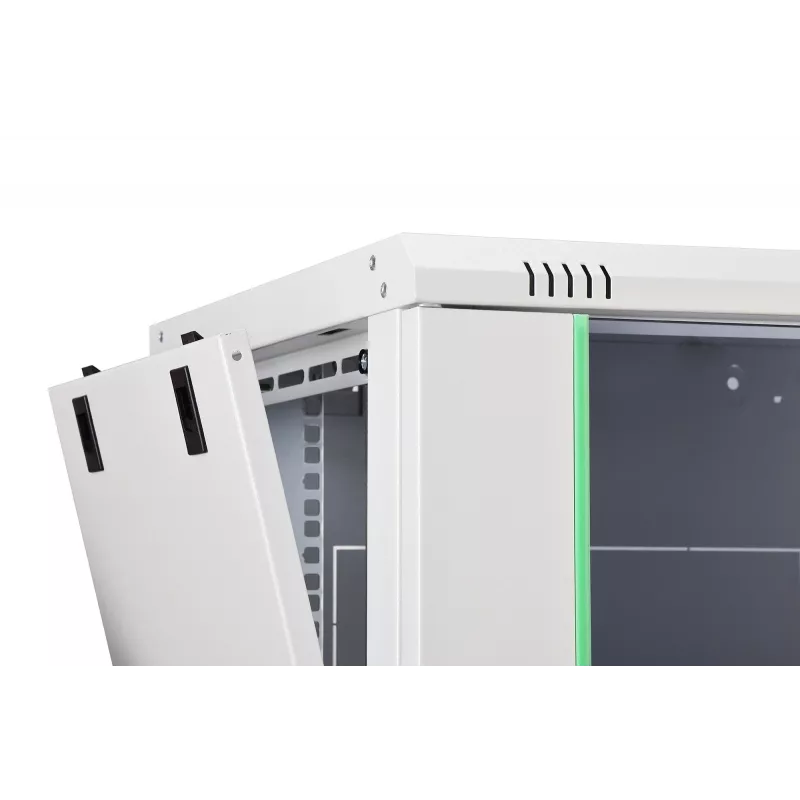

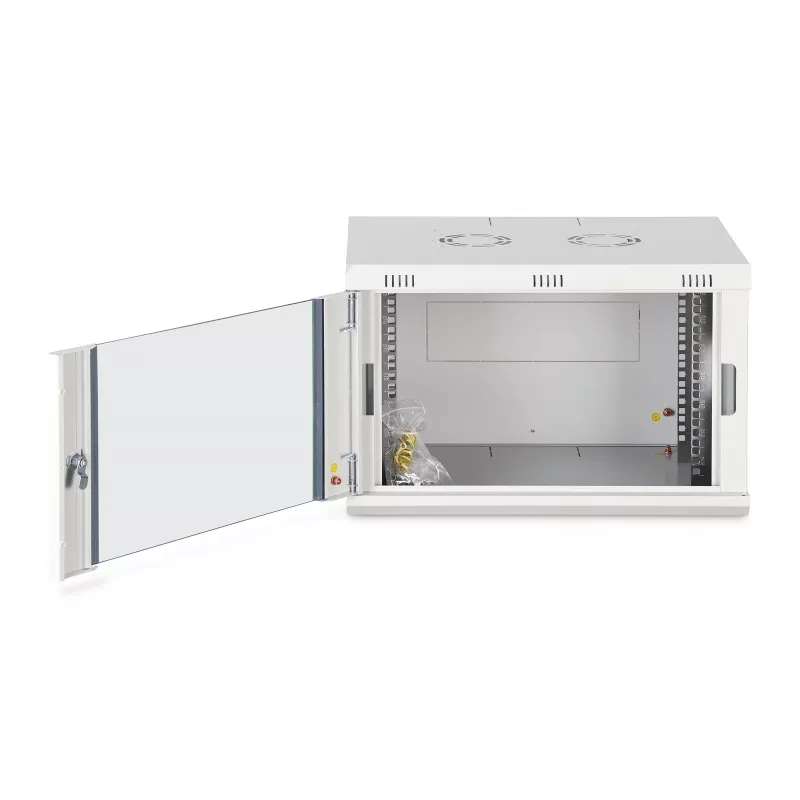

• Zugang: abnehmbare Fronttür, abnehmbare Rücktür, abnehmbare Seitenwände

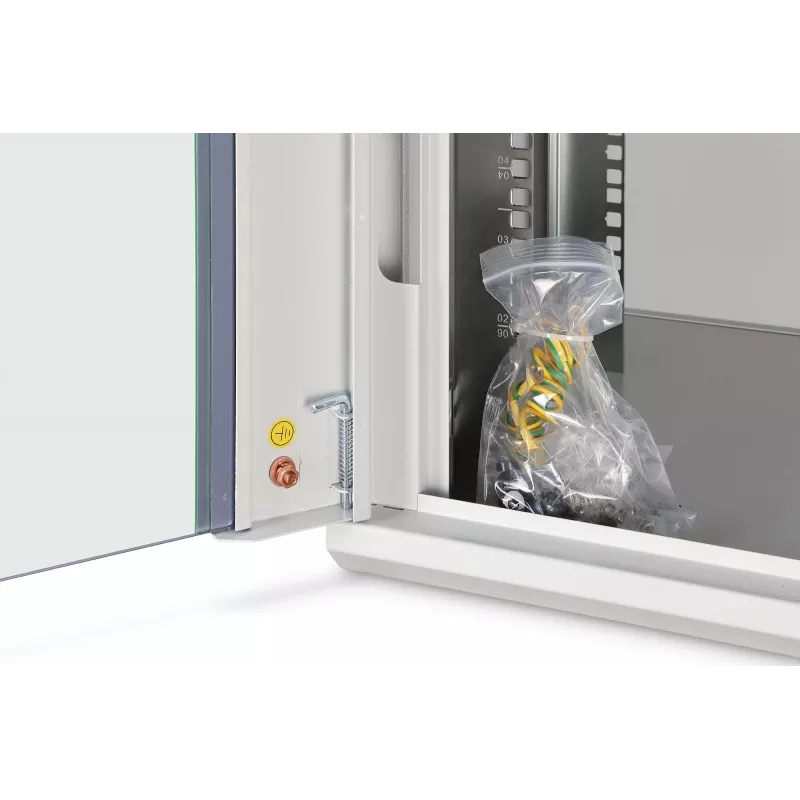

• Erdungspunkte: mehrere Erdungspunkte vorhanden

Gebrauch

Packen Sie das flach verpackte Gehäuse aus und folgen Sie der mitgelieferten Montageanleitung, um zuerst die Montageplatte an der Wand zu befestigen und dann das zusammengebaute Gehäuse anzubringen. Installieren Sie die einstellbaren 19-Zoll-Profilschienen auf die erforderliche Tiefe und verwenden Sie die Höheneinheitsmarkierungen, um die Geräte auszurichten. Führen Sie Netzwerk- und Stromkabel durch die vorgeprägten Öffnungen im Dach, an der Rückseite oder am Boden und sichern Sie die Kabel mit den mitgelieferten Kabelmanagementkomponenten. Montieren Sie die Geräte von vorne in den 7U-Raum und berücksichtigen Sie dabei den Bereich der Einbautiefe. Wenn aktive Kühlung erforderlich ist, montieren Sie ein kompatibles Lüftermodul im vorbereiteten Dachbereich und stellen Sie sicher, dass die Lüftungswege frei bleiben. Verschließen Sie die Fronttür für grundlegende physische Sicherheit, wenn die Installation abgeschlossen ist.

Was vor dem Kauf zu beachten ist

• Überprüfen Sie die Geräteabmessungen und die Einbautiefe, um sicherzustellen, dass sie in den 219–320 mm Geräteeinbaubereich passen
• Stellen Sie sicher, dass das Gesamtgewicht der Geräte das Maximum von 60 kg nicht überschreitet
• Sorgen Sie dafür, dass der geplante Installationsort innen liegt und die IP20-Umgebungsbedingungen erfüllt
• Planen Sie die Kabelwege unter Berücksichtigung der vorgeprägten Einführungspunkte und der benötigten Kabelmanagement-Zubehörteile
• Planen Sie Zeit für die Montage vor Ort und die Wandmontage ein; geeignete Werkzeuge sind erforderlich

Empfehlungen

Verwenden Sie das DN-37100 für strukturierte, kleine Netzwerkbereitstellungen, bei denen ein kompaktes, abschließbares 19-Zoll-Wandgehäuse benötigt wird. Platzieren Sie schwerere Komponenten unten im 7U-Raum, sichern Sie alle Erdungsverbindungen und halten Sie die Lüftungsöffnungen frei. Wenn mehrere aktive Geräte Wärme erzeugen, installieren Sie ein Lüftermodul im vorbereiteten Dachbereich, um einen zuverlässigen Betrieb zu gewährleisten.
