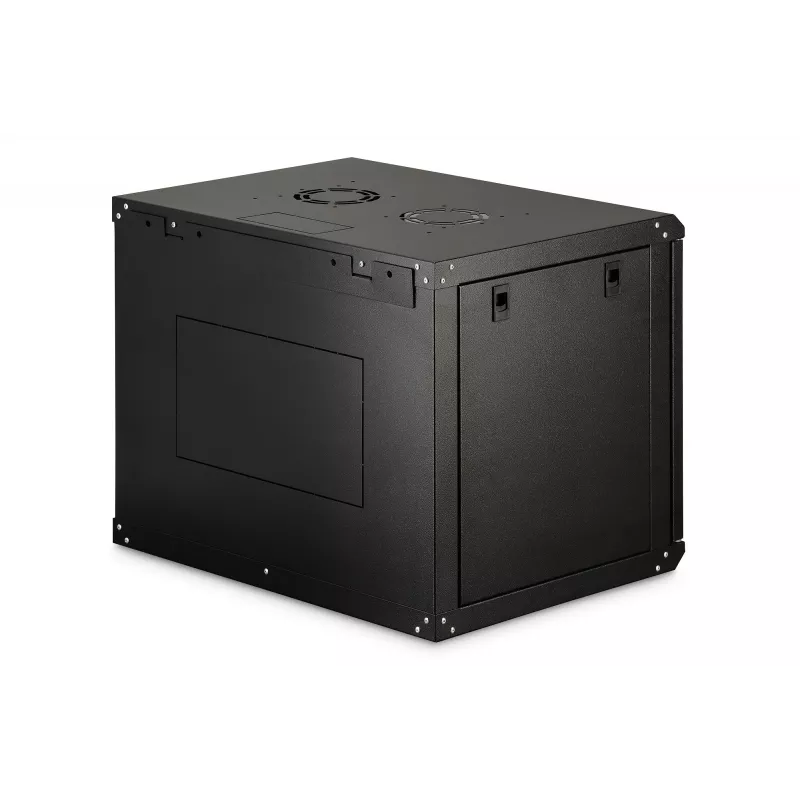

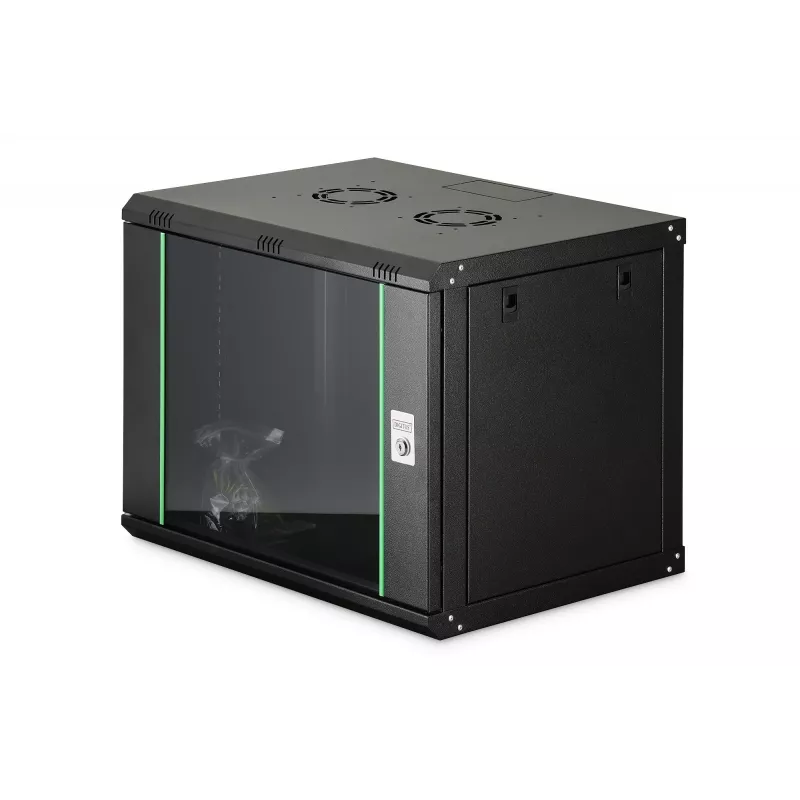

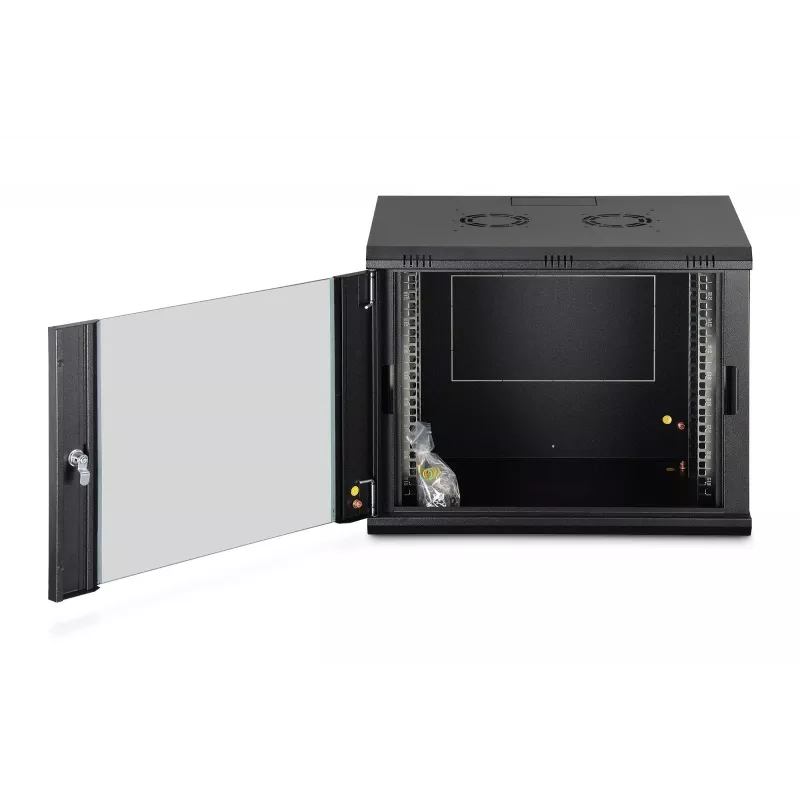

Wandmontierter Schaltschrank DIGITUS Dynamic-N 9U, 600x450 mm (BxT), IP20, Schlüsselschloss, unmontiert

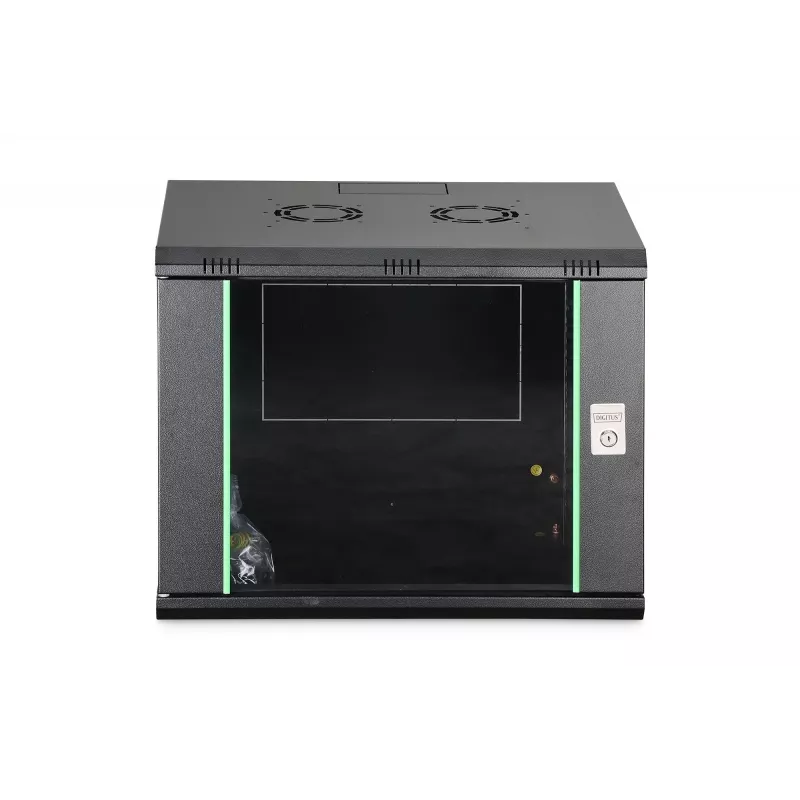

Der DIGITUS Dynamic-N 9U wandmontierte Schaltschrank ist ein kompaktes 19"-Gehäuse, das für Netzwerk- und Telekommunikationsinstallationen in Serverraumrandbereichen, Verkabelungsschränken und kleinen IT-Räumen konzipiert ist. Er bietet eine Breite von 600 mm und eine Tiefe von 450 mm, IP20-Schutz und eine abschließbare Sicherheitsglas-Fronttür mit Stahlrahmen. Der Schrank wird unmontiert geliefert, um Transport und Lagerung zu optimieren, und verfügt über verstellbare 19"-Profilschienen vorne und hinten, vorgefertigte Kabeleinführungen sowie Belüftungsvorkehrungen für passive oder aktive Kühlung.

Vorteile

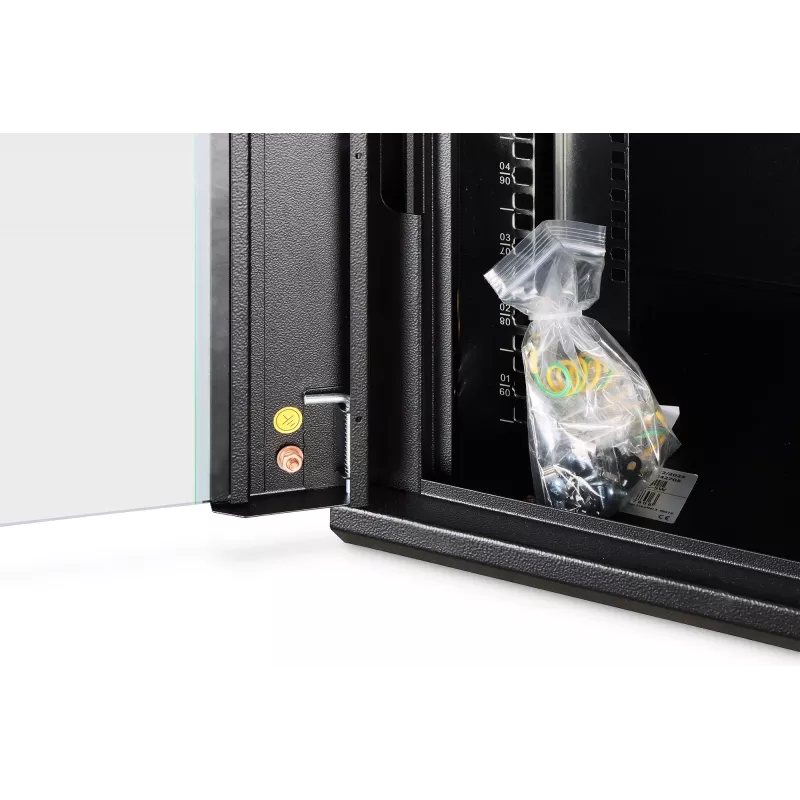

Der Schrank kombiniert eine robuste Stahlblechkonstruktion mit gut ablesbaren, tiefenverstellbaren 483-mm-(19")-Profilschienen, die eine einfache Montage von Switches, Patchpanels und anderen 19"-Geräten ermöglichen. Ein 1-Punkt-Schlüsselschloss an der Fronttür und Erdungspunkte helfen, eingebaute Komponenten zu sichern und zu erden. Vorgefertigte Aussparungen an Dach, Rückseite und Boden erleichtern die Kabelführung und den Einbau von Lüftermodulen, während abnehmbare Seitenwände und Türen eine gute Zugänglichkeit für Wartung und Umbauten bieten.

Geeignet für

• Edge-Server- und Netzwerk-Equipment in kleinen Serverräumen und IT-Verkabelungsschränken
• Patchpanels, Switches und kleine 19"-Geräte bis zu 9U und 60 kg Gesamtlast
• Wandmontierte Telekom-Anwendungen in Büros, Verkaufsräumen oder Filialstandorten

Wann es möglicherweise nicht geeignet ist

Dieser 9U-Wandschrank mit 600x450 mm ist nicht für große Server, hochdichte Geräte oder Installationen vorgesehen, die einen höheren Schutz als IP20 erfordern. Er hat eine maximal empfohlene Traglast von 60 kg, sodass schwere Geräteracks oder voll bestückte Stromverteilungssysteme seine Kapazität überschreiten können. Außerdem wird der Schrank unmontiert geliefert, daher sollte vor Ort Zeit für den Zusammenbau eingeplant werden.

Wichtige Spezifikationen

• Rack-Kapazität: 9U
• Außenabmessungen (B x T): 600 x 450 mm
• Höhe: 474 mm
• Einbautiefe für Komponenten: ca. 219–320 mm
• Schutzart: IP20
• Material: 1,0–1,2 mm Stahlblech mit Sicherheitsglas-Fronttür
• Farbe: Schwarz
• Gewicht: 16,8 kg
• Maximale Gerätelast: 60 kg

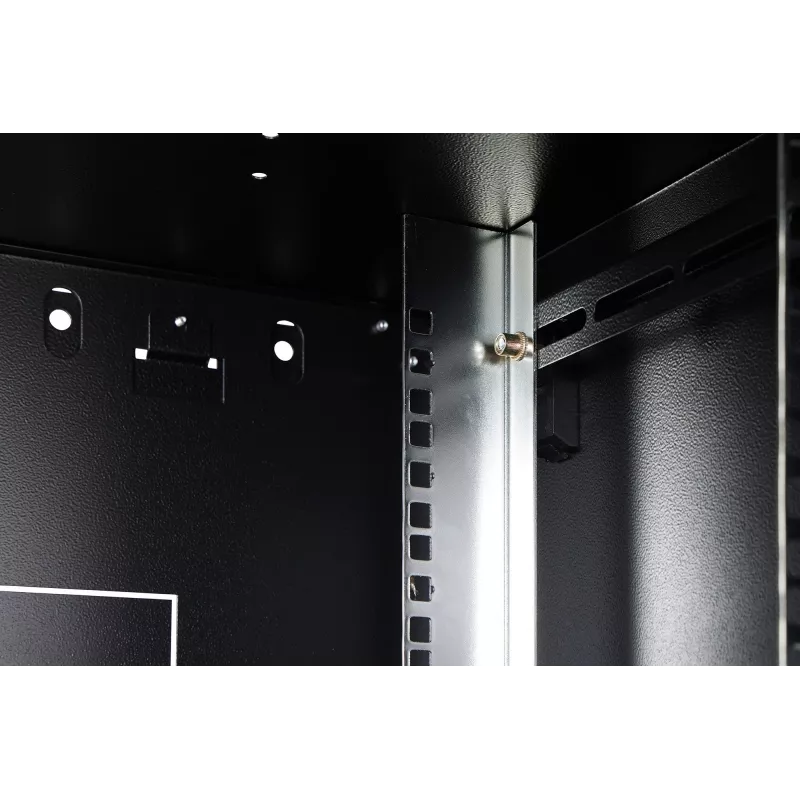

• Verstellbare verzinkte 483-mm-(19")-Profilschienen vorne und hinten

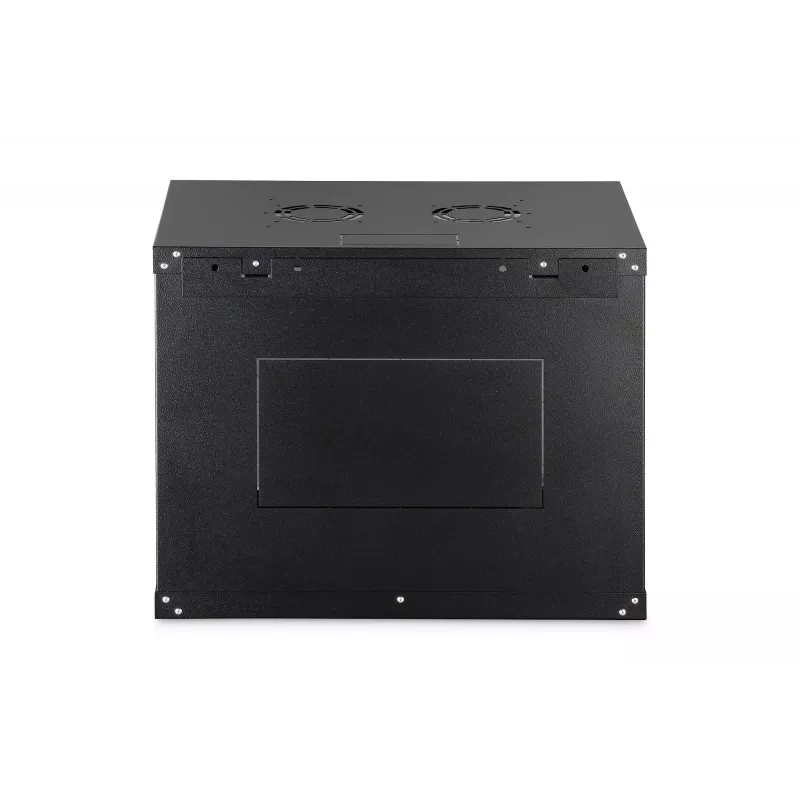

• Kabeleinführung: vorgefertigte Aussparungen in Dach, Rückseite und Boden
• Belüftung: Belüftungsschlitze und Dach vorbereitet für Lüftermodul

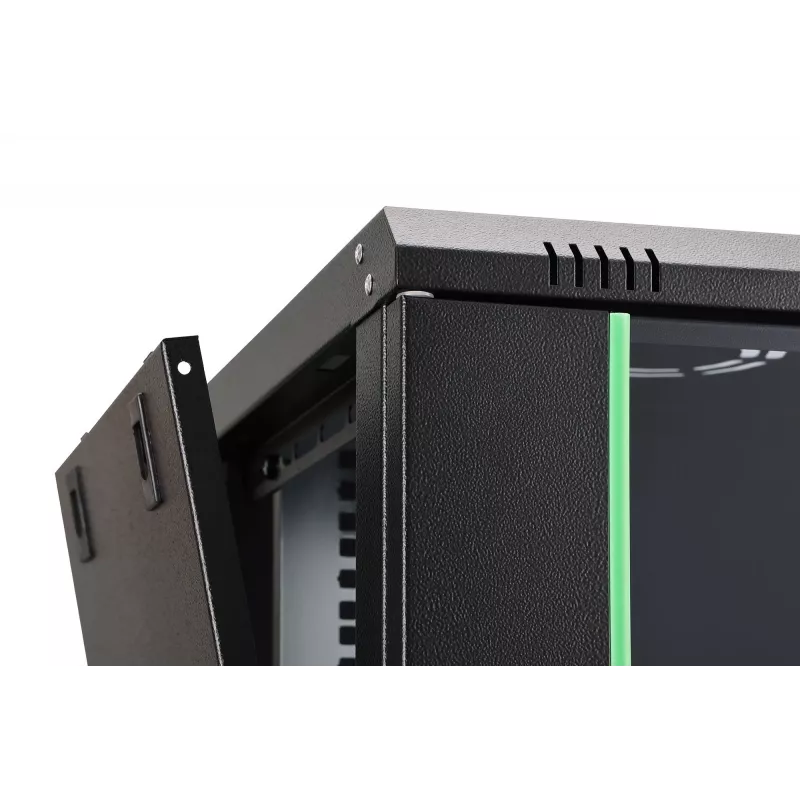

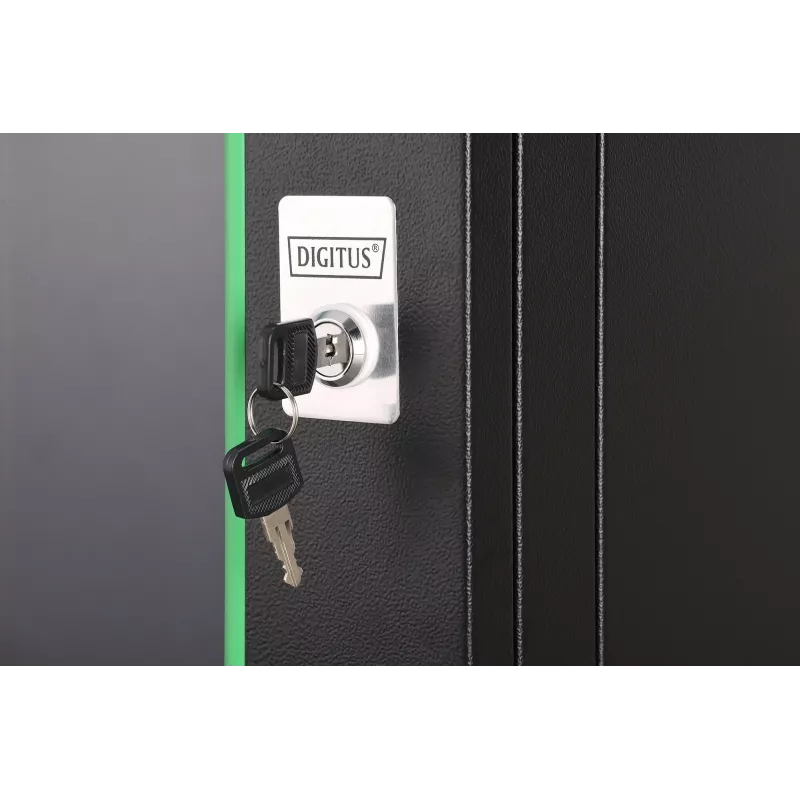

• Sicherheit: 1-Punkt-Schlüsselschloss an der Fronttür; abnehmbare Verkleidungen und Türen

Verwendung

Montieren Sie die mitgelieferte Wandplatte an einer geeigneten tragfähigen Wand gemäß der beiliegenden Installationsanleitung und befestigen Sie dann das Schrankgehäuse an der Platte. Bauen Sie die Schrankverkleidungen und Türen wie im Handbuch gezeigt zusammen. Montieren Sie die 19"-Geräte auf den verstellbaren verzinkten Profilschienen und nutzen Sie dabei die Höhenmarkierungen zur Positionierung der Geräte. Verlegen Sie Kabel durch die vorgefertigten Einführungen in Dach, Boden oder Rückseite und nutzen Sie die Belüftungsoptionen oder installieren Sie ein Lüftermodul, falls aktive Kühlung erforderlich ist. Stellen Sie sicher, dass alle Erdungspunkte angeschlossen sind, und verschließen Sie nach der Installation die Fronttür mit dem mitgelieferten Schlüssel.

Was vor dem Kauf zu bedenken ist

• Stellen Sie sicher, dass Gesamtgewicht und Abmessungen der geplanten Geräte 9U / 60 kg und die interne Einbautiefe (219–320 mm) nicht überschreiten
• Prüfen Sie, ob der IP20-Schutz für die vorgesehene Umgebung ausreichend ist
• Planen Sie Zeit und Platz für den Zusammenbau vor Ort und die Wandmontage ein
• Planen Sie die Kabelverlegung und eventuell erforderliche zusätzliche Kühlung (Lüftermodul) ein

Empfehlungen

Platzieren Sie schwerere Geräte im Schrank möglichst weit unten, um die Stabilität an der Wandhalterung zu gewährleisten, verbinden Sie alle Erdungspunkte ordnungsgemäß und verlegen Sie die Kabel so, dass die Luftzirkulation nicht behindert wird. Falls der Aufstellort Staub, Feuchtigkeit oder einem erhöhten mechanischen Risiko ausgesetzt ist, ziehen Sie einen Schrank mit höherer IP-Schutzart oder eine Standlösung in Betracht.
