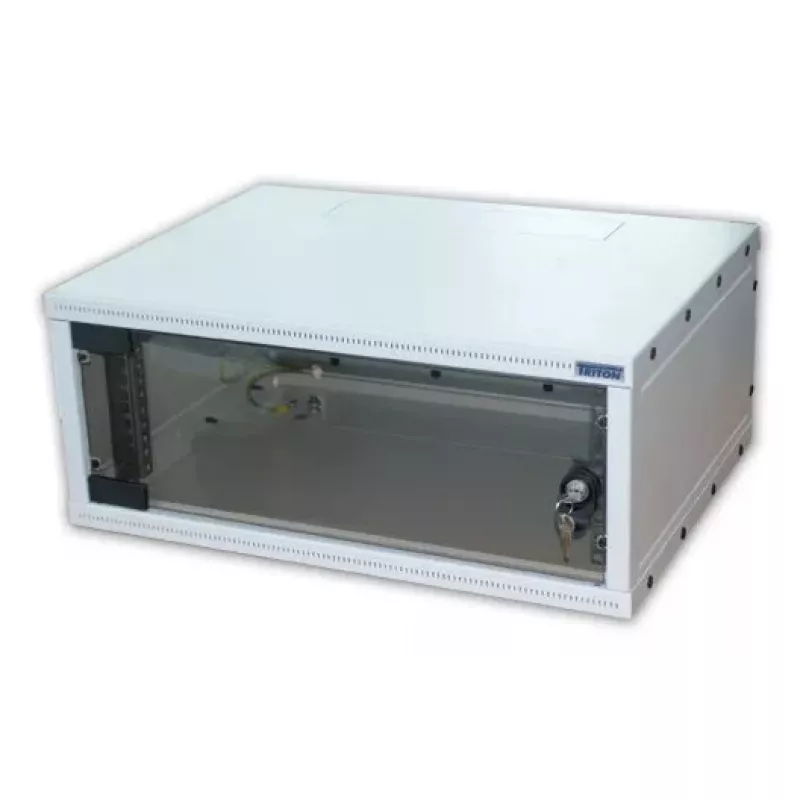

Wandmontierter Rack Triton RXA-12-AS4-CAX-A1

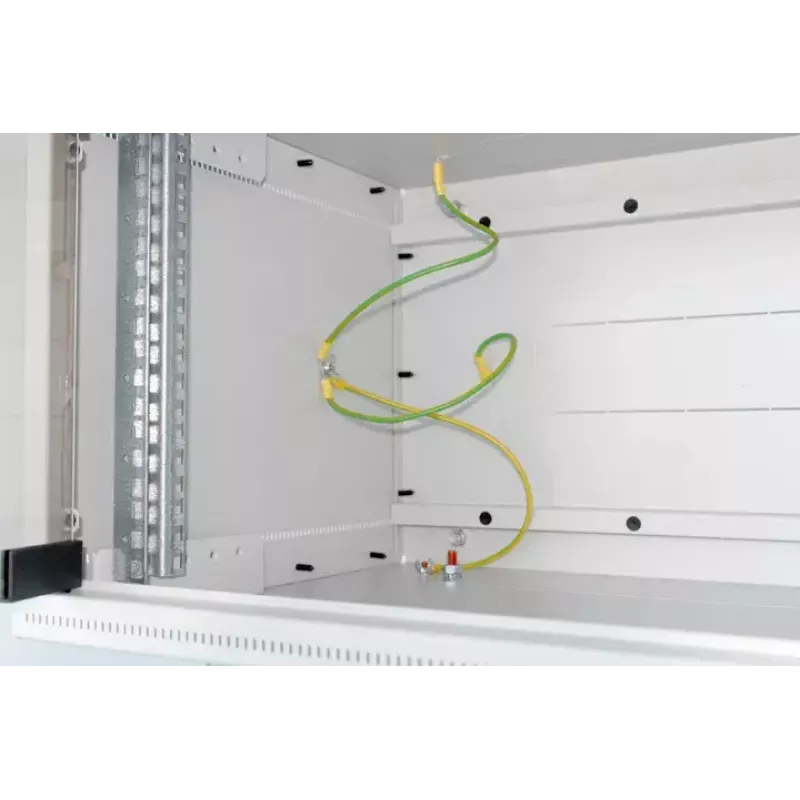

Das Triton RXA-12-AS4-CAX-A1 ist ein wandmontierter 12U-Rack, der als Flat-Pack geliefert wird und für eine einfache Montage vor Ort konzipiert ist. Der Schrank verwendet Kunststoffstifte zum Verbinden der Teile und erfordert nur minimalen Werkzeugeinsatz, sodass eine schnelle Montage in wenigen Minuten möglich ist. Einstellbare 19-Zoll-Vertikalschienen können über die Schranktiefe positioniert und mit Schrauben am Schrankkörper befestigt werden. Kabeleinführungen befinden sich oben, unten und in der Mitte der Rückwand und sind mit ausbrechbaren Blindplatten verschlossen, die mit einem Schraubendreher entfernt werden können. Alle Metallteile sind miteinander geerdet. Der Schrank wird mit einer vollverglasten abschließbaren Tür geliefert, die so montiert werden kann, dass sie von links oder rechts öffnet.

Vorteile

Das wandmontierte Rack bietet kompakte 12U-Kapazität in grauer Ausführung und wird zerlegt geliefert, um das Transportvolumen zu reduzieren. Die Flat-Pack-Konstruktion und die Montage mit Kunststoffstiften ermöglichen eine schnelle Installation mit wenig Werkzeug. Einstellbare 19-Zoll-Schienen und mehrere Kabeleinführungspunkte verbessern die Flexibilität bei der Installation, während eine abschließbare Glastür einen sicheren Zugang zu den Geräten bietet. Die integrierte Erdung der Metallteile gewährleistet grundlegende Sicherheit für die eingebauten Geräte.

Geeignet für

• Telekommunikations- und Netzwerkausrüstung in kleinen Büros oder Serverräumen
• Patchpanels, Switches und kleine USV-Einheiten bis zur angegebenen Tragfähigkeit
• Wandmontierte Installationen bei begrenzter Stellfläche

Wichtige Spezifikationen

• Rack-Kapazität: 12U
• Außenmaße (B×T×H): 550 × 400 × 580 mm
• Maximale Tragfähigkeit: 25 kg
• Produktgewicht: 18,4 kg
• Produktfarbe: Grau
• 19-Zoll einstellbare Vertikalschienen, mit Schrauben befestigt
• Kabeleinführungen: oben, unten und mittig hinten mit ausbrechbaren Platten
• Tür: vollverglast mit Schloss, umkehrbar (Öffnung links/rechts)

Verwendung

Packen Sie die Flat-Pack-Komponenten aus und befolgen Sie die mitgelieferten Montageschritte: Verbinden Sie die Schrankwände mit den Kunststoffstiften, positionieren und befestigen Sie die 19-Zoll-Vertikalschienen in der gewünschten Tiefe mit Schrauben und befestigen Sie den Schrank mit geeigneten Befestigungsmitteln (nicht im Lieferumfang) an einer geeigneten Wandoberfläche. Führen Sie Kabel durch die gewählte obere, untere oder mittlere hintere Einführung, indem Sie die entsprechende Ausbrechplatte entfernen. Montieren Sie die Geräte in den 19-Zoll-Schienen und befestigen Sie die Glastür; wählen Sie bei der Türinstallation die linke oder rechte Scharnierausrichtung.

Empfehlungen

Installieren Sie den Schrank an einer tragenden Wand und verwenden Sie geeignete Dübel für die aufgebrachte Last. Stellen Sie sicher, dass das Gesamtgewicht der installierten Geräte 25 kg nicht überschreitet. Sorgen Sie für eine ordnungsgemäße Erdungsverbindung während der Installation und lassen Sie ausreichend Belüftungsraum um wärmeerzeugende Geräte.
