Wandmontierter Rack Triton RXA-06-AS4-CAX-A1

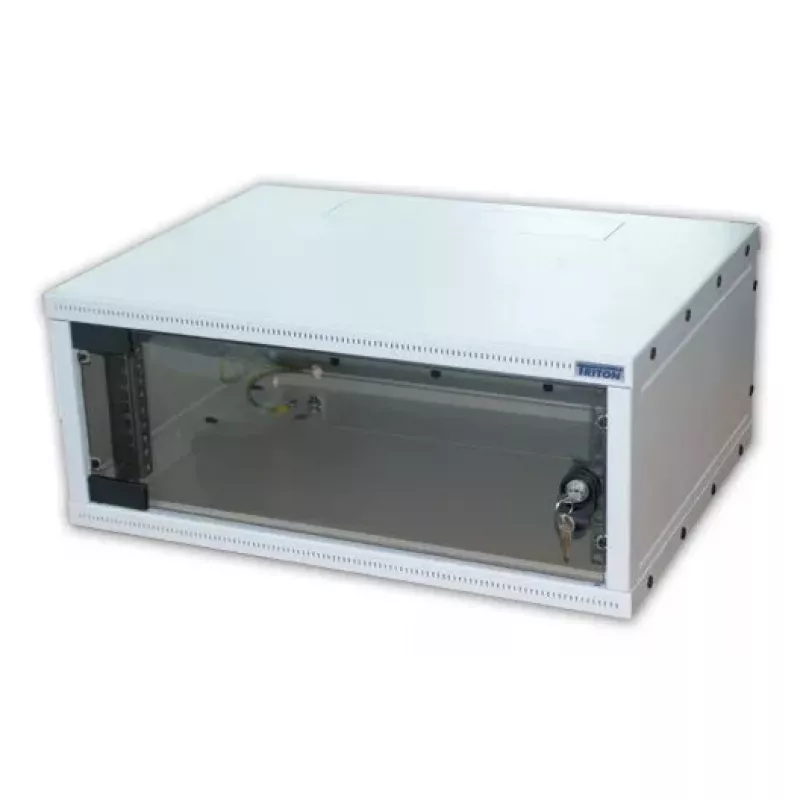

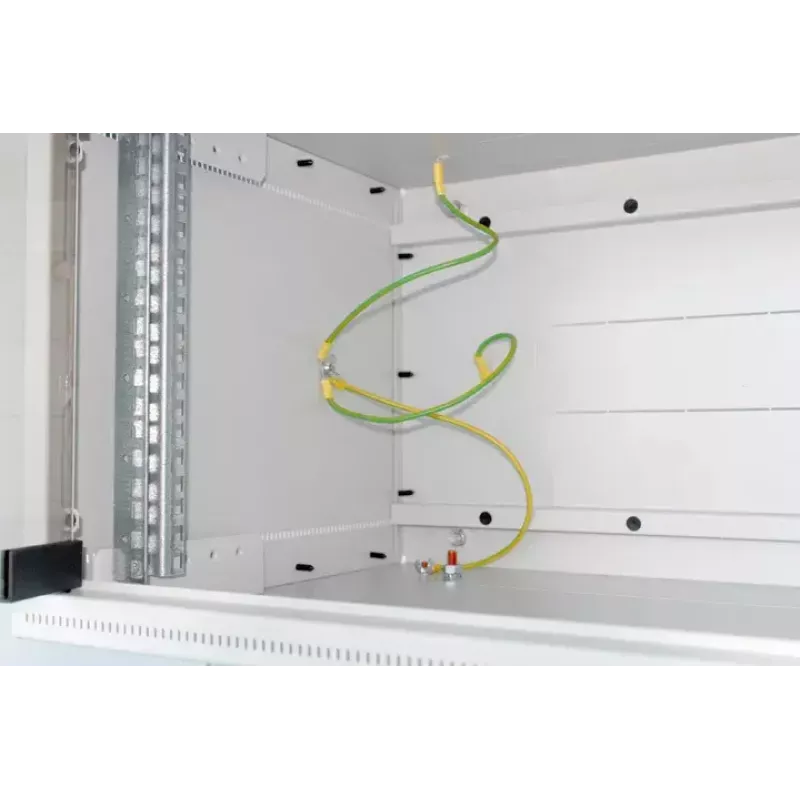

Der wandmontierte Rack Triton RXA-06-AS4-CAX-A1 ist ein 6U, 19" demontierbarer Schrank, der als Flachpaket für einfachen Transport und Montage vor Ort geliefert wird. Aufgebaut mit Kunststoffstiften, die die Gehäuseteile verbinden, kann der Schrank in wenigen Minuten mit minimalem Werkzeug zusammengebaut werden. Er verfügt über verstellbare 19"-Vertikalschienen, die mit Schrauben am Gehäuse befestigt sind, Kabeleinführungen an der Ober-, Unterseite und mittig hinten, die durch Ausbrechplatten abgedeckt sind, sowie eine vollverglaste Tür mit Schloss, die für Links- oder Rechtsanschlag montiert werden kann. Alle Metallteile sind gegenseitig geerdet. Der Schrank misst 320 mm Höhe, 550 mm Breite und 400 mm Tiefe, hat eine maximale Tragfähigkeit von 25 kg und ein Leichtgewicht von 13 kg in grauer Ausführung.

Vorteile

Das Flachpaket-Design reduziert das Versandvolumen und ermöglicht eine schnelle Montage vor Ort ohne Spezialwerkzeug. Verstellbare 19"-Vertikalschienen bieten flexible Gerätemontage innerhalb der Schranktiefe. Ausbrechbare Kabeleinführungen oben, unten und hinten vereinfachen die Kabelführung und bewahren ein ordentliches Äußeres. Eine vollverglaste abschließbare Tür bietet Einblick und physischen Schutz für installierte Netzwerkgeräte. Gegenseitige Erdung der Metallteile gewährleistet die Durchgängigkeit der Erdung.

Geeignet für

• Kleine Netzwerkinstallationen in Büros und Heimbereichen
• Montage von Patchpanels, Switches und kleinen Servern innerhalb eines 6U-Raums
• Umgebungen, in denen kompaktes, wandmontiertes Kabelmanagement benötigt wird

Technische Daten

• Modell: Triton RXA-06-AS4-CAX-A1
• Rackgröße: 19"
• Rackkapazität: 6U
• Abmessungen (H×B×T): 320 × 550 × 400 mm
• Gewicht: 13 kg
• Maximale Tragfähigkeit: 25 kg
• Produktfarbe: Grau
• Tür: vollverglast mit Schloss, reversibler Anschlag
• Kabeleinführungen: oben, unten und mittig hinten mit Ausbrechplatten

Verwendung

Packen Sie den Flachpaketschrank aus und identifizieren Sie die Gehäuseteile und Kunststoffstifte. Bauen Sie das Schrankgehäuse zusammen, indem Sie die Teile mit den mitgelieferten Kunststoffstiften gemäß der beiliegenden Montageanleitung verbinden; möglicherweise werden nur grundlegende Handwerkzeuge benötigt, um die Vertikalschienen mit Schrauben zu befestigen. Stellen Sie die 19"-Vertikalschienen auf die gewünschte Tiefenposition ein und befestigen Sie sie am Schrankgehäuse. Montieren Sie die Tür in der bevorzugten Ausrichtung (Links- oder Rechtsanschlag). Führen Sie Kabel durch die oberen, unteren oder mittig hinteren Ausbrechplatten und installieren Sie Netzwerkgeräte auf den Vertikalschienen innerhalb des 6U-Raums. Stellen Sie sicher, dass alle Schrauben festgezogen sind und das Türschloss bei Bedarf eingerastet ist.

Empfehlungen

Montieren Sie den Rack an einer tragfähigen Wand mit geeigneten Dübeln und Befestigungen, die für das kombinierte Gewicht des Schranks und der installierten Geräte ausgelegt sind (maximale Schrankbelastung 25 kg). Lassen Sie Freiraum für Luftzirkulation und Kabelzugang und überprüfen Sie die Erdungsdurchgängigkeit nach der Installation.
