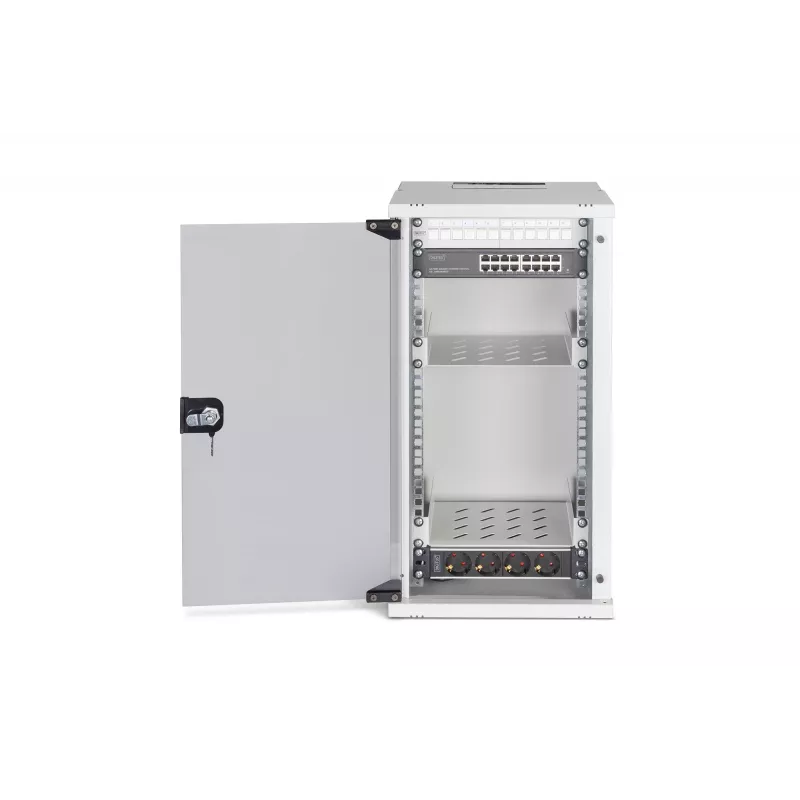

Wandmontierter Netzwerkschrank Digitus DN-49104-SET 12U 60kg IP20 Grau

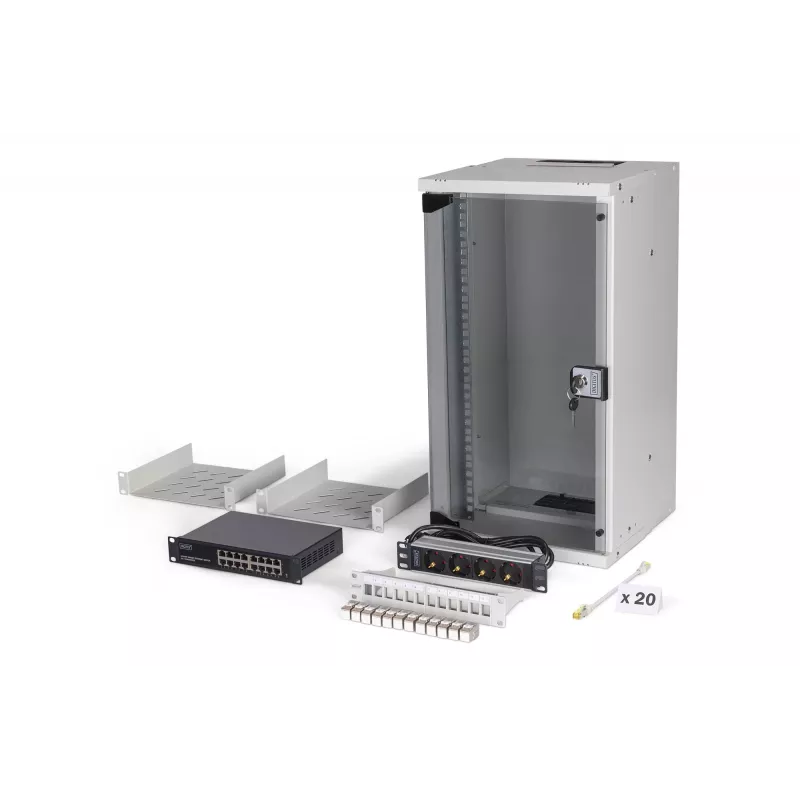

Komplettset für die Installation eines kompakten 254 mm (10") Netzwerks, bestehend aus einem 12U wandmontierbaren SOHO PRO Gehäuse (unmontiert), Ablagen, Steckdosenleiste, 16-Port-Gigabit-Switch, 12-Port modularem Patchpanel, zwölf geschirmten CAT6A-Keystone-Modulen und 20 kurzen CAT6A S/FTP-Patchkabeln. Das Set ist für kleine Büros, Heimnetzwerke oder Unterverteiler mit begrenztem Platz konzipiert und wird in einem kompakten Karton mit schrittweiser Montageanleitung geliefert. Das 12U-Rack trägt bis zu 60 kg und entspricht IP20.

Vorteile

Dieses Set enthält abgestimmte DIGITUS-Komponenten für eine schnelle und einheitliche IT-Verkabelung: einen wandmontierbaren Stahlschrank mit geschlossenem Rahmen, 12U, eine Steckdosenleiste mit Schutzkontakt, einen gemäß gängigen IEEE-Standards konformen Gigabit-Switch, ein 12-Port modulares Patchpanel sowie geschirmte CAT6A-Keystone-Module, geeignet für 10GBase-T und PoE-Varianten. Kurze 0,25 m CAT6A S/FTP-Patchkabel erleichtern das Patchen im Schrank. Das Gehäuse wird unmontiert geliefert, um das Transportvolumen zu reduzieren und die Wandinstallation zu vereinfachen.

Geeignet für

• Kleines Büro- oder Heimnetzwerk mit begrenzter Racktiefe
• Unterverteiler und Kommunikationsschränke
• Umgebungen, die geschirmte CAT6A-Verbindungen und PoE-Unterstützung erfordern
• Installationen, die ein kompaktes 10" (254 mm) Rack benötigen

Technische Daten

• Rack-Typ: Wandmontierbares SOHO PRO Gehäuse, 12U, geschlossener Rahmen
• Außenmaße (H x B x T): 595 x 315 x 300 mm (unmontiert geliefert)
• Rackkapazität: 12U, maximale Belastung 60 kg
• Schutzart: IP20
• Material / Farbe: Stahl, grau
• Enthaltene Steckdosenleiste: 1U, 4 Schutzkontaktsteckdosen, 250 VAC / 16 A, 2 m Anschlusskabel (H05VV-F 3G 1,5 mm²)
• Switch: 16-Port-Gigabit-Ethernet, konform mit IEEE 802.3/802.3u/802.3ab/802.3x
• Patchpanel: 12-Port modulares Patchpanel
• Keystone-Module: 12 × CAT6A geschirmt, 10GBase-T, 500 MHz, PoE/PoE+/4PPoE-kompatibel (IEEE 802.3af/at/bt), GHMT-zertifiziert
• Patchkabel: 20 × CAT6A S/FTP, Cu, LSZH, AWG 26/7, 0,25 m, grau

Verwendung

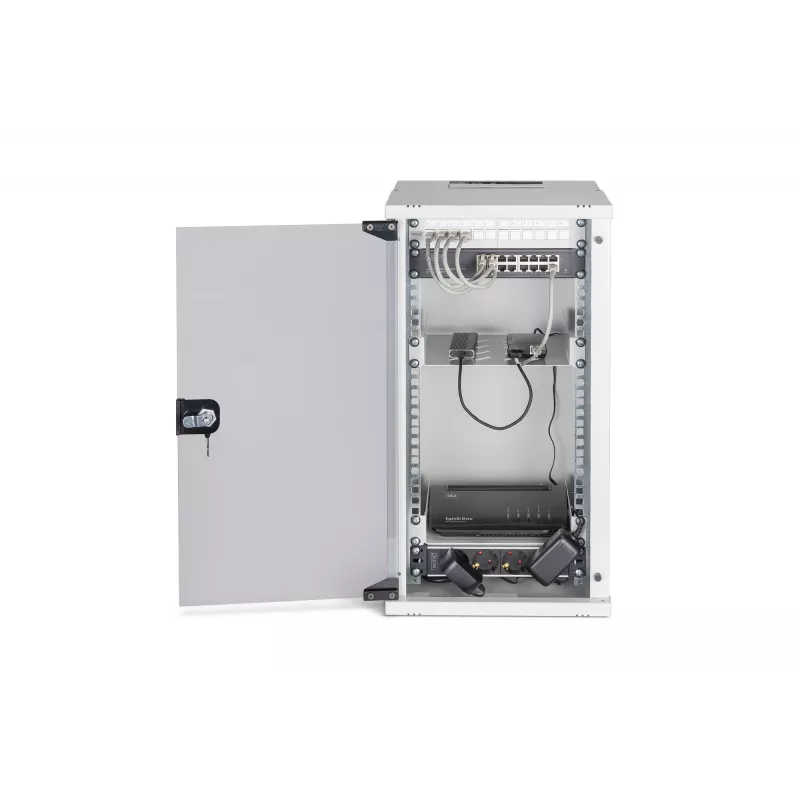

Montieren Sie das 12U SOHO PRO Gehäuse gemäß der beiliegenden Schritt-für-Schritt-Anleitung an einer geeigneten Wand. Installieren Sie die 1U-Ablagen und befestigen Sie Switch und Patchpanel in den Rackschienen. Setzen Sie die Keystone-Module in das modulare Patchpanel ein, verbinden Sie Ihre permanente horizontale Verkabelung mit den Keystone-Buchsen und verwenden Sie die mitgelieferten 0,25 m Patchkabel, um Switch-Ports mit Panel-Ports zu verbinden. Schließen Sie die Steckdosenleiste an eine geeignete Steckdose an und führen Sie die Stromkabel sicher durch den Schrank. Überprüfen Sie nach Abschluss der Verkabelung die Netzwerk-LEDs und testen Sie die Konnektivität.

Empfehlungen

Für beste Leistung verwenden Sie geschirmte externe Verkabelung, wenn die Keystone-Module genutzt werden, und sorgen Sie für eine ordnungsgemäße Erdung von Schrank und Patchpanels. Überschreiten Sie nicht die maximale Belastung von 60 kg und beachten Sie die örtlichen Elektroinstallationsvorschriften beim Anschluss der Steckdosenleiste.
