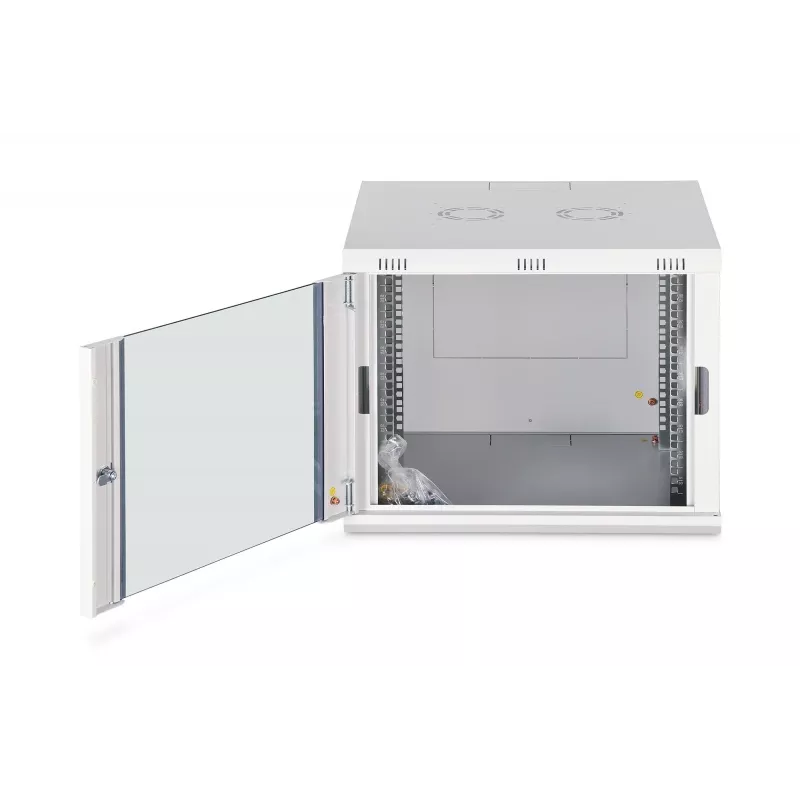

Wandmontierbarer 19-Zoll-Rackschrank DIGITUS Dynamic-N DN-37106 — 9U, 600x600 mm, IP20, Schlüsselschloss

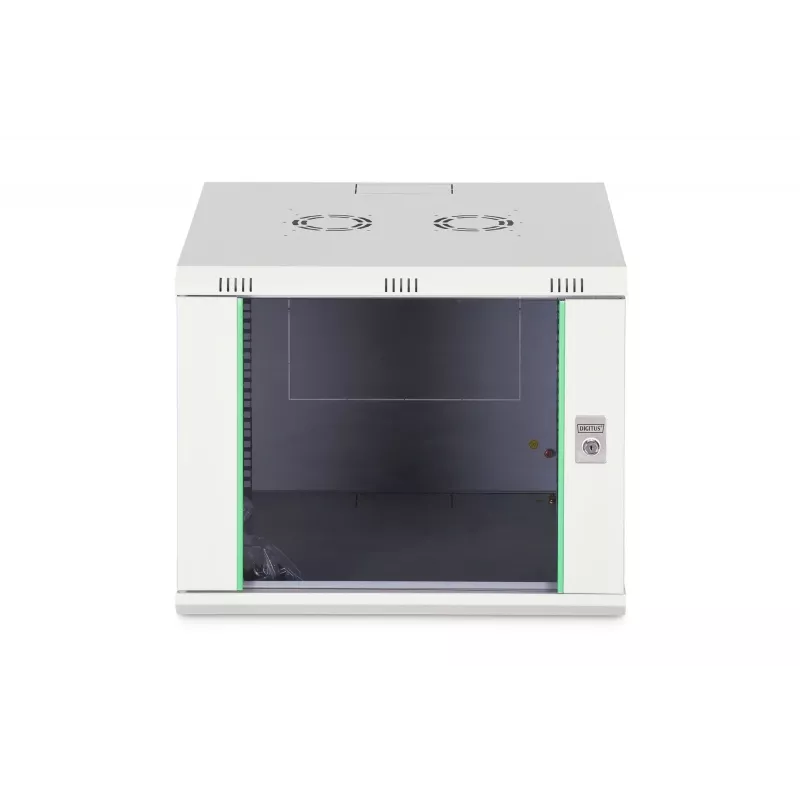

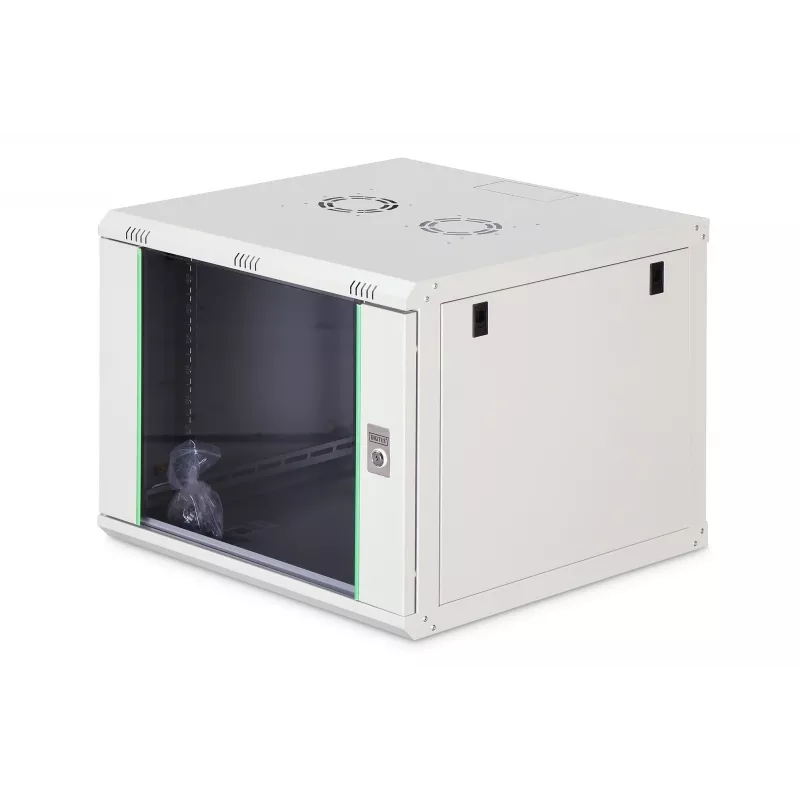

Der DIGITUS Dynamic-N DN-37106 ist ein wandmontierbarer 19"-Rackschrank, der für kleine Server-, Netzwerk- und Telekommunikationsinstallationen entwickelt wurde. Dieses unmontierte 9U-Gehäuse misst 600×600 mm (B×T) und bietet Schutzklasse IP20. Gefertigt aus 1,0–1,2 mm pulverbeschichtetem Stahlblech in Hellgrau, umfasst der Schrank verstellbare 19"-Profilschienen vorne und hinten, Kabeleinführungen an der Rückseite, im Dach und im Boden, Belüftungsschlitze sowie eine abschließbare Fronttür mit Stahlrahmen und Sicherheitsglas. Das Gerät trägt eine maximale Gerätelast von bis zu 60 kg und wird unmontiert geliefert, um Transport und Installation zu erleichtern.

Vorteile

Der Schrank bietet eine kompakte und zuverlässige Montagelösung für Racks mit aktiven und passiven Geräten, mit verstellbaren Innenschienen und markierten Höheneinheiten für eine einfache Geräteinstallation. Vorgestanzte Kabeleinführungen und ein für ein Lüftermodul vorbereitetes Dach vereinfachen die Kabelführung und Belüftungsaufrüstungen. Abnehmbare Seitenwände und eine abschließbare Fronttür verbessern Zugang und Sicherheit, während die pulverbeschichtete Stahlkonstruktion mechanische Stabilität und Korrosionsbeständigkeit für typische Inneninstallationen gewährleistet.

Geeignet für (Aufgaben / Anwendungsfälle)

• Montage kleiner Netzwerk-Switches, Patchpanels und Router an Büro- oder Serverraumwänden
• Sicherung von Telekommunikationsgeräten in Technikschränken oder Netzwerknischen mit begrenzter Stellfläche
• Einhausung von Überwachungs-, Sicherheits- oder Edge-Computing-Geräten, die eine 19"-9U-Montage erfordern
• Umgebungen, die grundlegenden Schutz und kontrollierten Zugang erfordern (IP20-Inneneinsatz)

Wann es möglicherweise nicht geeignet ist

Dieser Schrank ist für den Innenbereich vorgesehen, in dem IP20-Schutz ausreicht, und ist nicht für den Außeneinsatz oder staubige/nasse Umgebungen ausgelegt, die einen höheren Schutz erfordern. Er unterstützt bis zu 60 kg installierte Ausrüstung; für schwerere Lasten oder größere Installationen sollten Sie einen freistehenden oder höher belastbaren Schrank in Betracht ziehen.

Wichtige Spezifikationen

• Rackkapazität: 9U
• Abmessungen (B×T): 600×600 mm
• Höhe: 196 mm
• Maximale Gerätelast: 60 kg
• Schutzklasse: IP20

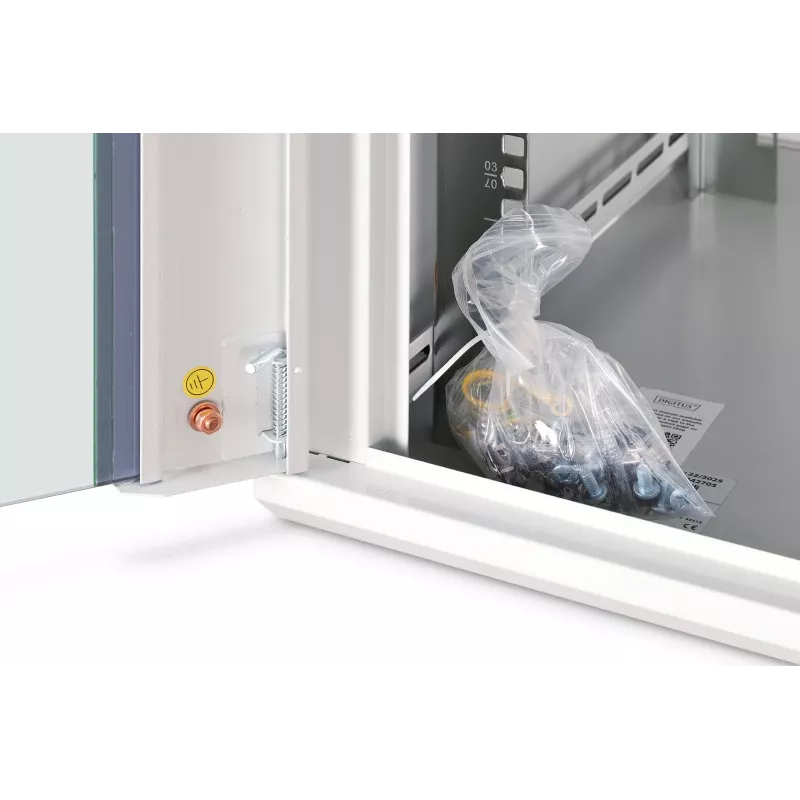

• Material und Konstruktion: 1,0–1,2 mm pulverbeschichtetes Stahlblech mit Sicherheitsglasfront

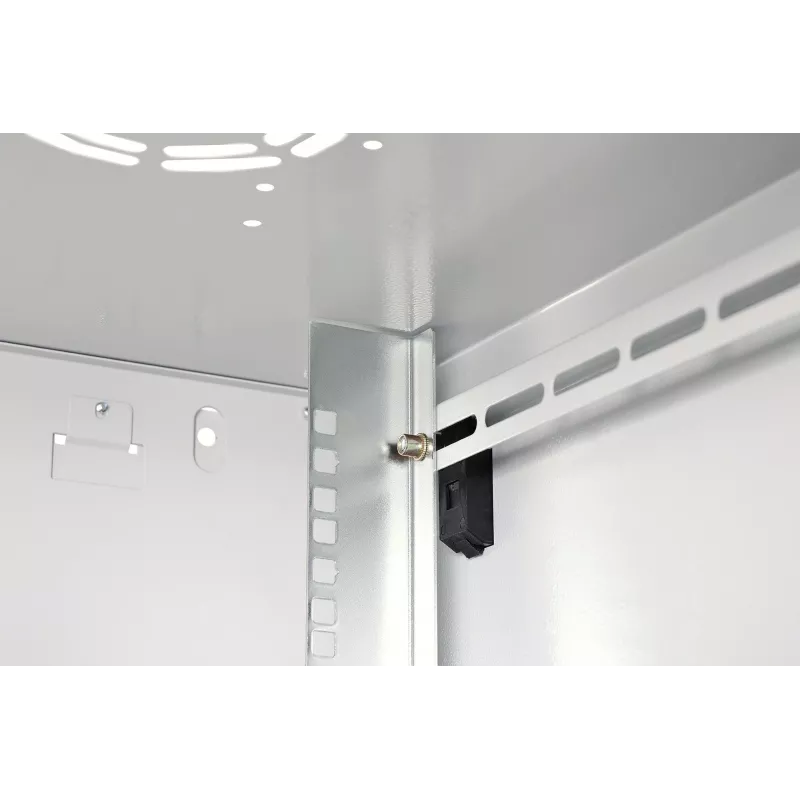

• 19"-Profilschienen vorne und hinten, verzinkt, tiefenverstellbar und höhenmarkiert

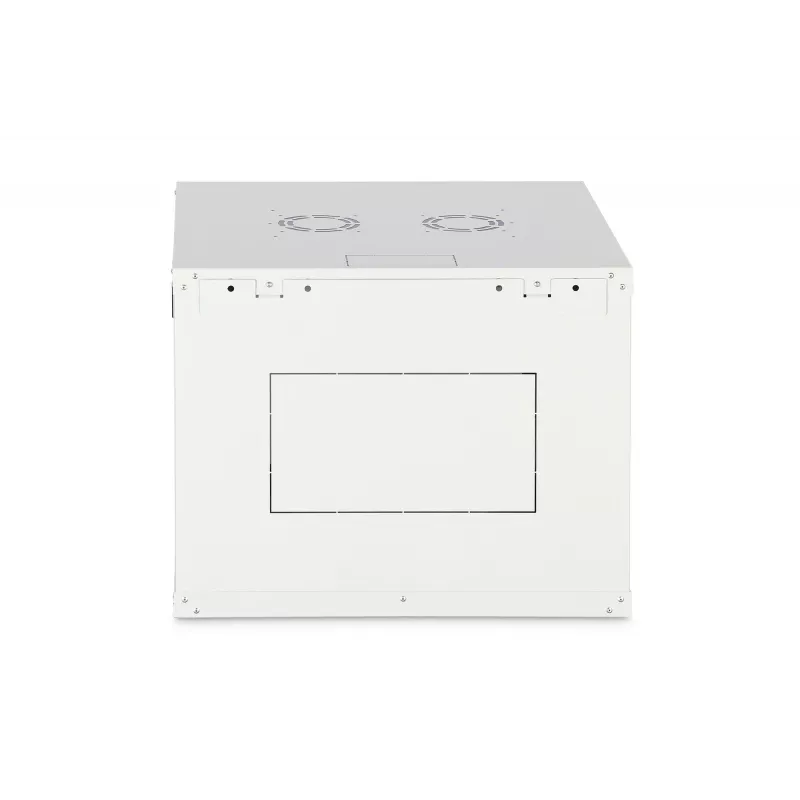

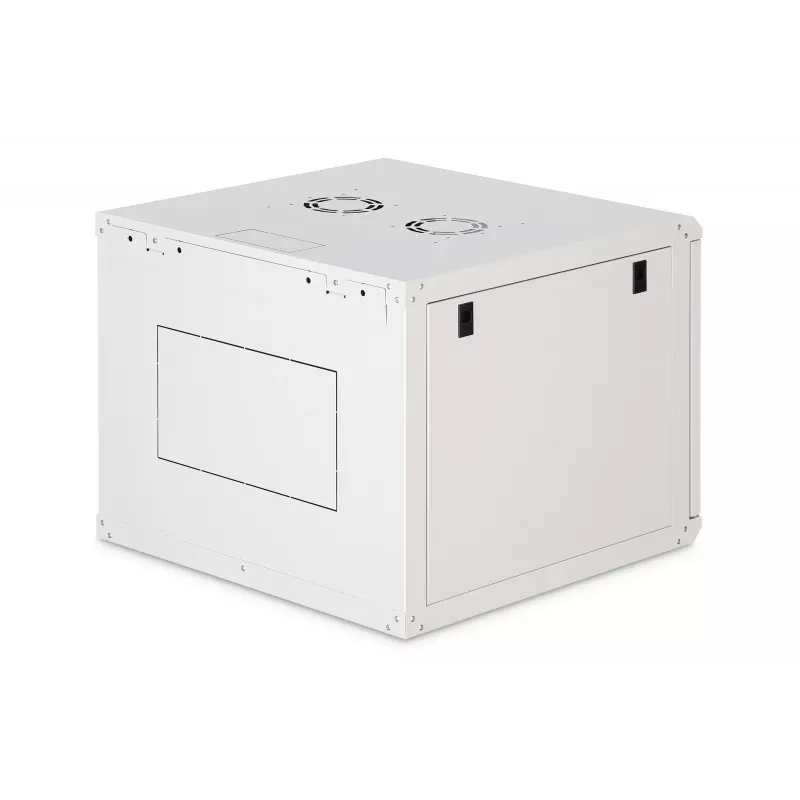

• Kabeleinführung: vorgestanzte Ausschnitte an Rückseite, Dach und Boden
• Belüftung: Belüftungsschlitze und für Lüfterelement vorbereitetes Dach

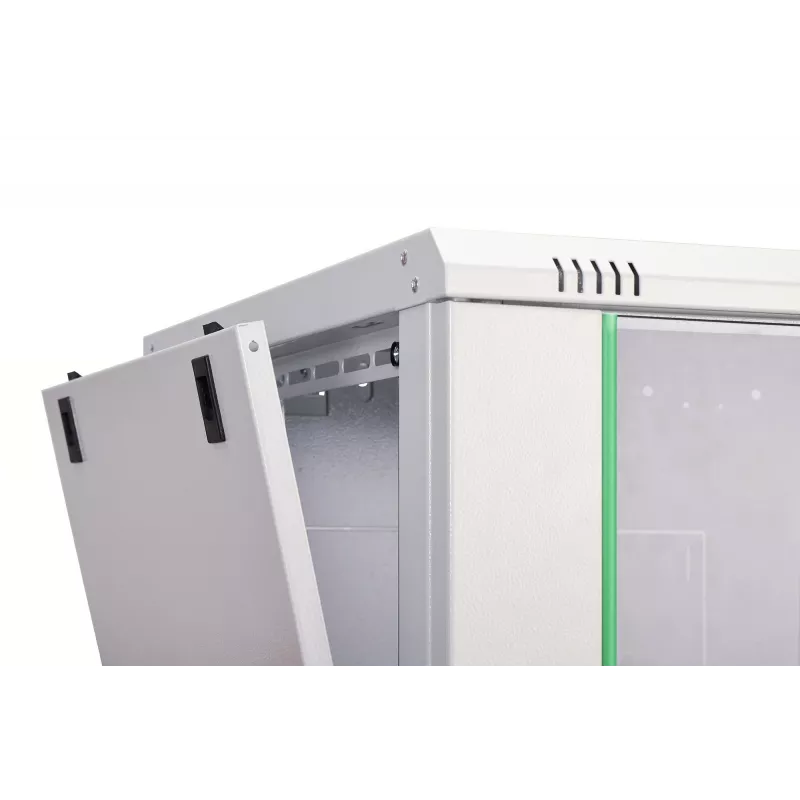

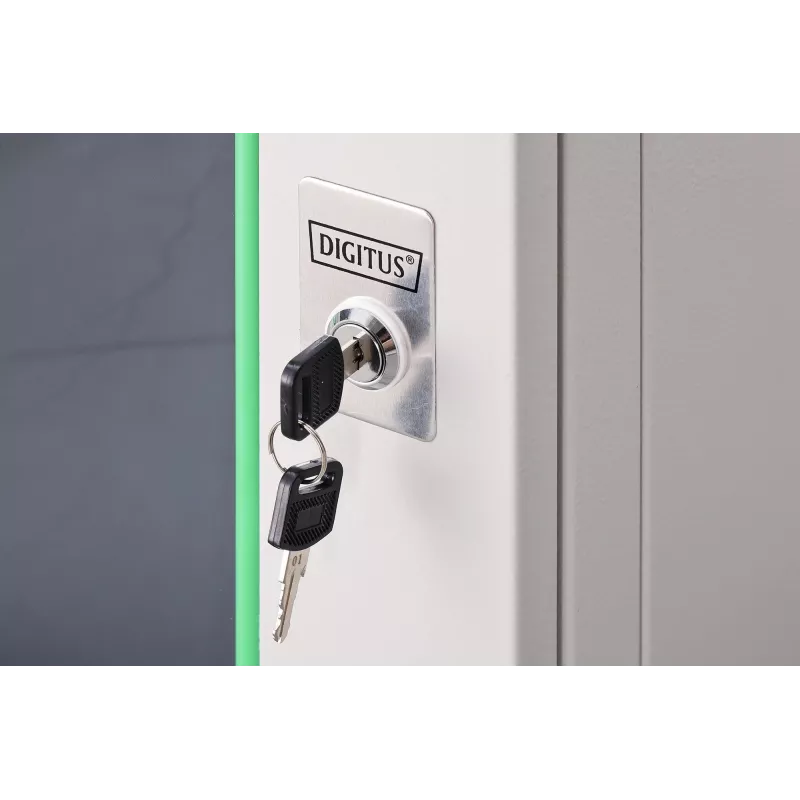

• Zugang: abnehmbare Seitenwände, abnehmbare Rücktür, abschließbare Fronttür mit 1-Punkt-Schloss und 230° Öffnungswinkel
• Farbe: hellgrau

Verwendung

Packen Sie den flach verpackten Schrank aus und befolgen Sie die mitgelieferte Montageanleitung, um Paneele, Türen und Schienen anzubringen. Befestigen Sie zuerst die mitgelieferte Wandplatte in der erforderlichen Höhe an einer geeigneten tragfähigen Wand und achten Sie auf korrekte Verankerung für das Schrankgewicht plus Ausrüstung. Bauen Sie das Gehäuse um die Platte herum auf, setzen Sie die 19"-Profilschienen in der benötigten Tiefe ein und installieren Sie die Geräte beginnend mit der untersten Höheneinheit. Führen Sie die Kabel durch die vorgestanzten Einführungen an Boden, Rückseite oder Dach und nutzen Sie die Kabelmanagement-Funktionen, um Strom- und Datenleitungen zu trennen. Falls zusätzliche Entlüftung oder aktive Kühlung benötigt wird, installieren Sie ein kompatibles Lüftergerät im vorbereiteten Dachbereich. Verschließen Sie die Fronttür mit dem Schlüsselschloss, um den Zugang zu beschränken.

Vor dem Kauf zu beachten

• Bestätigen Sie die erforderliche Einbautiefe für Ihre Geräte (standardmäßige maximale Einbautiefe: ca. 369–470 mm)
• Prüfen Sie das kombinierte Gewicht der Geräte, um sicherzustellen, dass es die 60-kg-Lastgrenze nicht überschreitet
• Stellen Sie sicher, dass die Schutzklasse IP20 für die vorgesehene Innenumgebung geeignet ist
• Planen Sie die Wandbefestigungspunkte und stellen Sie sicher, dass die Montagefläche das Gewicht von Schrank und Ausrüstung tragen kann

Empfehlungen

Installieren Sie den Schrank an einer massiven Wand mit geeigneten Dübeln; verteilen Sie schwere Geräte gleichmäßig zwischen den Schienen und sichern Sie alle Geräte mit geeigneten 19"-Befestigungsmitteln. Nutzen Sie die vorgestanzte Dachöffnung für einen Lüfter, falls Temperaturen oder Luftstrom ein Problem darstellen, und halten Sie die Kabelführung organisiert, um den Luftstrom aufrechtzuerhalten und die Wartung zu vereinfachen.
