Wandmontage-Schrank DIGITUS Dynamic-N 12U, 19 Zoll, 600x450 mm (BxT), IP20, Schlüsselschloss, unmontiert

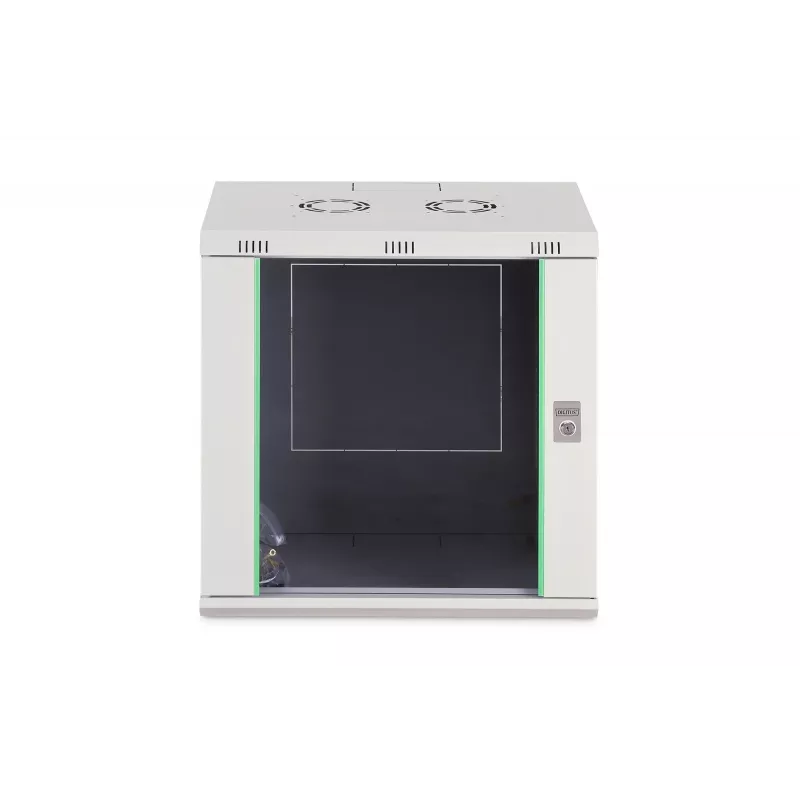

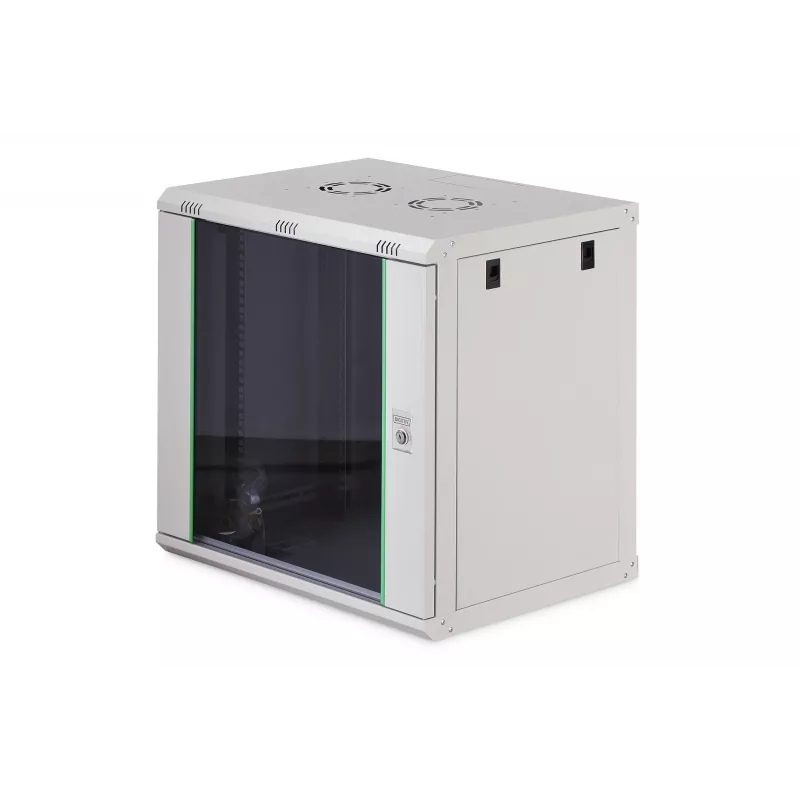

Der DIGITUS Dynamic-N 12U Wandmontage-Schrank ist für 19"-Netzwerk- und Telekommunikationsgeräte in kompakten Installationen konzipiert. Mit den Maßen 600 x 450 mm (BxT) und einer Höhe von 607 mm verfügt dieses IP20-klassifizierte Gehäuse über verzinkte, tiefenverstellbare 19"-Profilschienen vorne und hinten, eine abschließbare Sicherheitsglastür mit Stahlrahmen, vorgeprägte Kabeleinführungen und Lüftungsschlitze. Der Schrank wird unmontiert geliefert, trägt eine maximale statische Last von 60 kg und hat eine lichtgraue, pulverbeschichtete Stahloberfläche.

Vorteile

Der Schrank kombiniert ein platzsparendes Wandmontage-Design mit 12U nutzbarer Rack-Höhe und bietet tiefenverstellbare Innenschienen für flexible Montage sowie klare Höhenmarkierungen. Die robuste Stahlblechkonstruktion mit pulverbeschichteter Oberfläche und mehreren Erdungspunkten gewährleistet mechanische Stabilität und sichere Erdung. Integrierte Kabeleinführungen im Dach, an der Rückseite und im Boden sowie Lüftungsöffnungen und ein für ein Lüfterelement vorbereiteter Dachbereich ermöglichen eine ordentliche Verkabelung und ein gutes Wärmemanagement. Die abschließbare Glasfronttür bietet physische Zugangskontrolle und erlaubt gleichzeitig die Sichtprüfung der eingebauten Geräte.

Geeignet für

• Kleine Serverräume und Kommunikationsschränke mit 19"-Netzwerk-Switches, Patchpanels und Routern
• Büronetzwerk-Installationen und Zweigstellen, die ein kompaktes, wandmontiertes Gehäuse benötigen
• Telekommunikations- oder strukturierte Verkabelungspunkte, die grundlegenden Schutz (IP20) und Kabelmanagement erfordern
• Installationen, bei denen eine 12U-Kapazität und eine Gerätelast von bis zu 60 kg ausreichend sind

Wann es möglicherweise nicht geeignet ist

Dieser Schrank ist nicht für den Außeneinsatz oder Umgebungen vorgesehen, die einen höheren Berührungsschutz als IP20 erfordern. Er ist auch ungeeignet, wenn Sie schwere Geräte installieren müssen, die die maximale Traglast von 60 kg überschreiten, oder wenn Sie eine größere Einbautiefe als die 219–320 mm Einbautiefe für montierte Komponenten benötigen. Da der Schrank unmontiert geliefert wird, sind eine Montage vor Ort und grundlegende mechanische Arbeiten erforderlich.

Technische Spezifikationen

• Rack-Kapazität: 12U

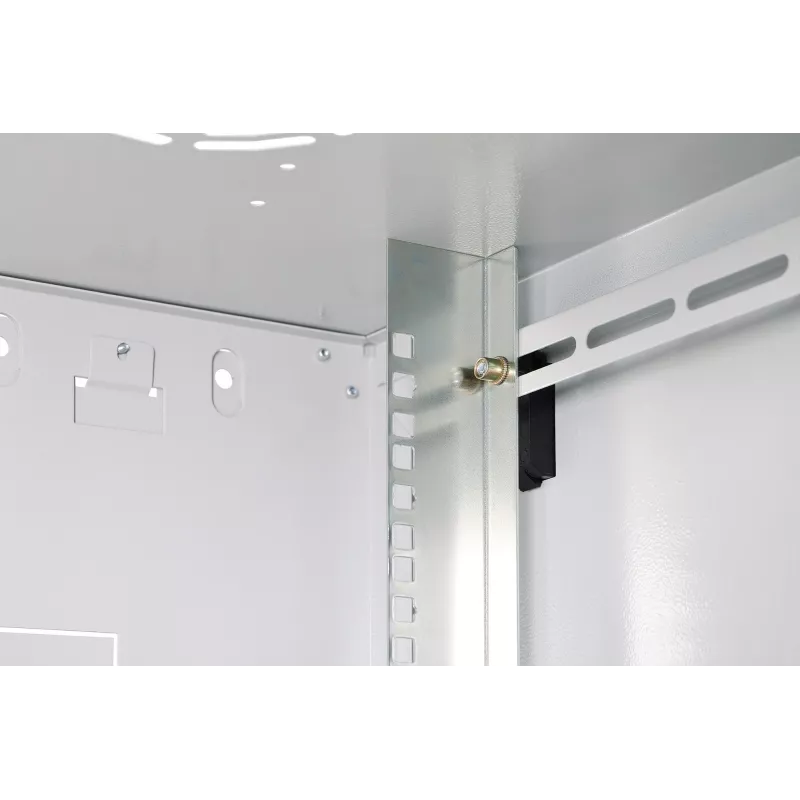

• Montagesystem: 19"-Profilschienen vorne und hinten, verzinkt, tiefenverstellbar
• Außenmaße (B x T x H): 600 x 450 x 607 mm
• Einbautiefe für Komponenten (Standard): 219–320 mm
• Maximale statische Tragfähigkeit: 60 kg
• Material und Stärke: Stahlblech, ca. 1,0–1,2 mm, pulverbeschichtet
• Schutzart: IP20

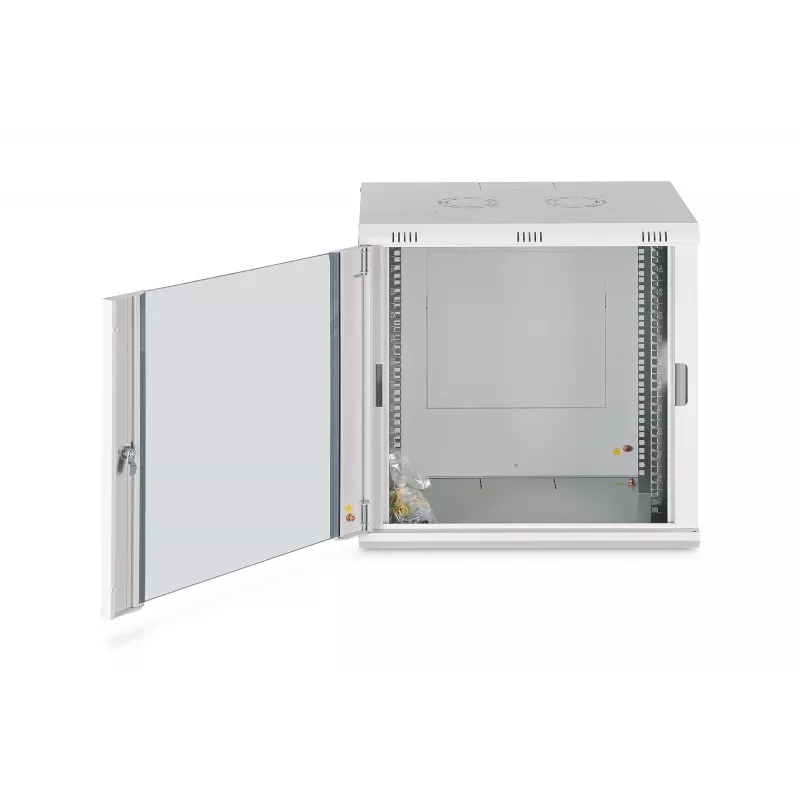

• Fronttür: abschließbares Sicherheitsglas mit Stahlrahmen, 230° Öffnungswinkel
• Kabeleinführung: vorgeprägte Ausschnitte im Dach, an der Rückseite und im Boden

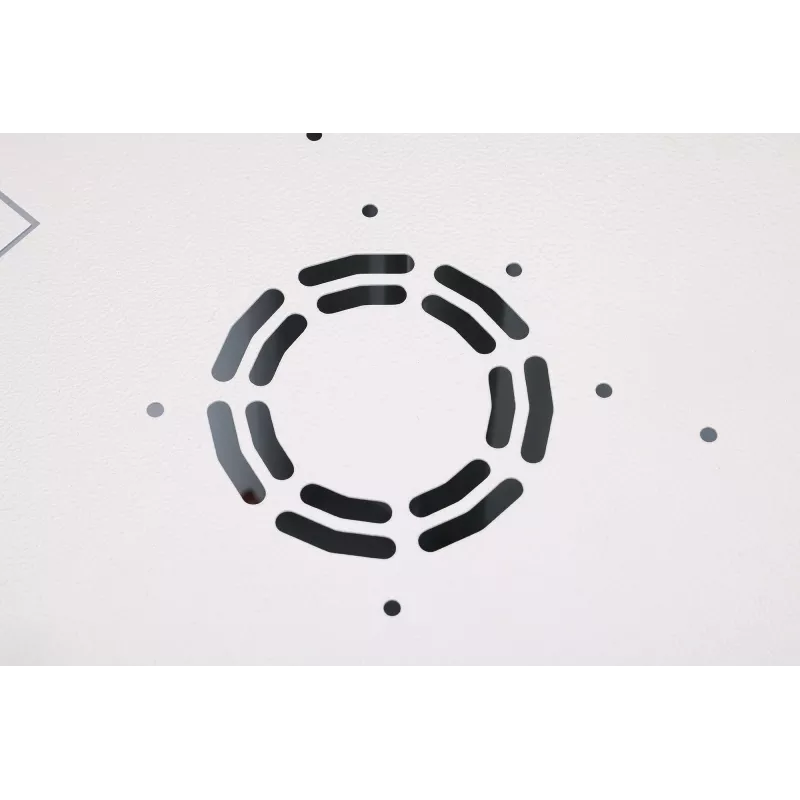

• Belüftung: Lüftungsschlitze und Vorbereitung für Lüfterelement im Dach

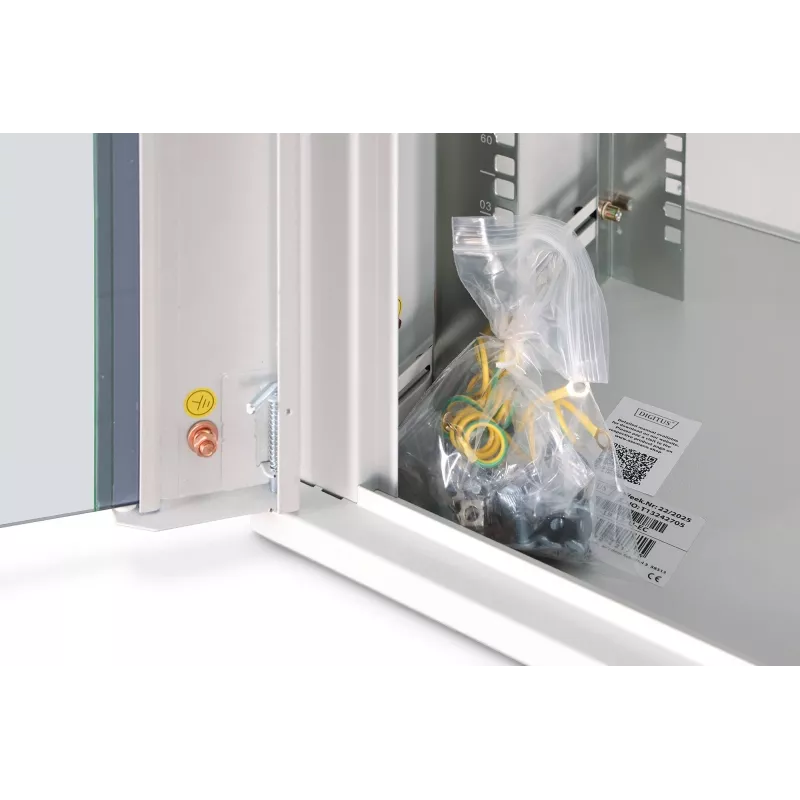

• Erdung: mehrere Erdungspunkte (Boden, Seitenwand, Fronttür)
• Oberfläche: lichtgrau

Verwendung

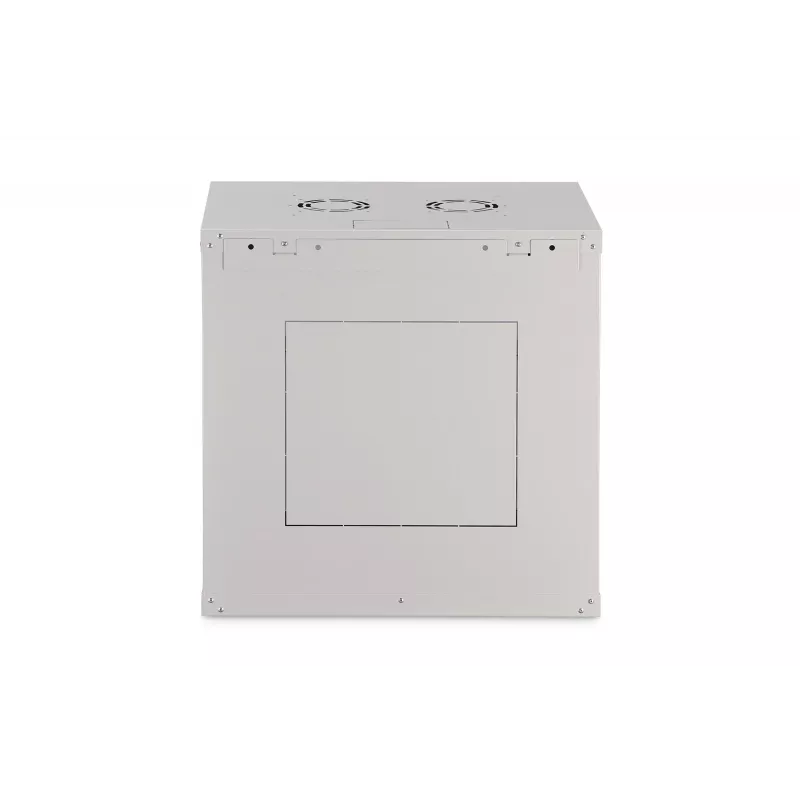

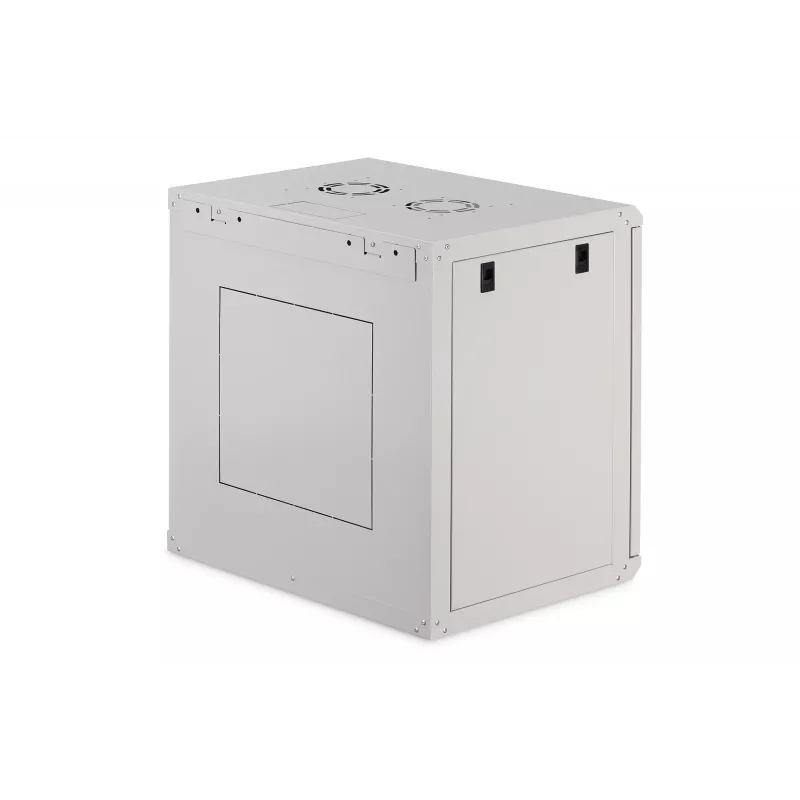

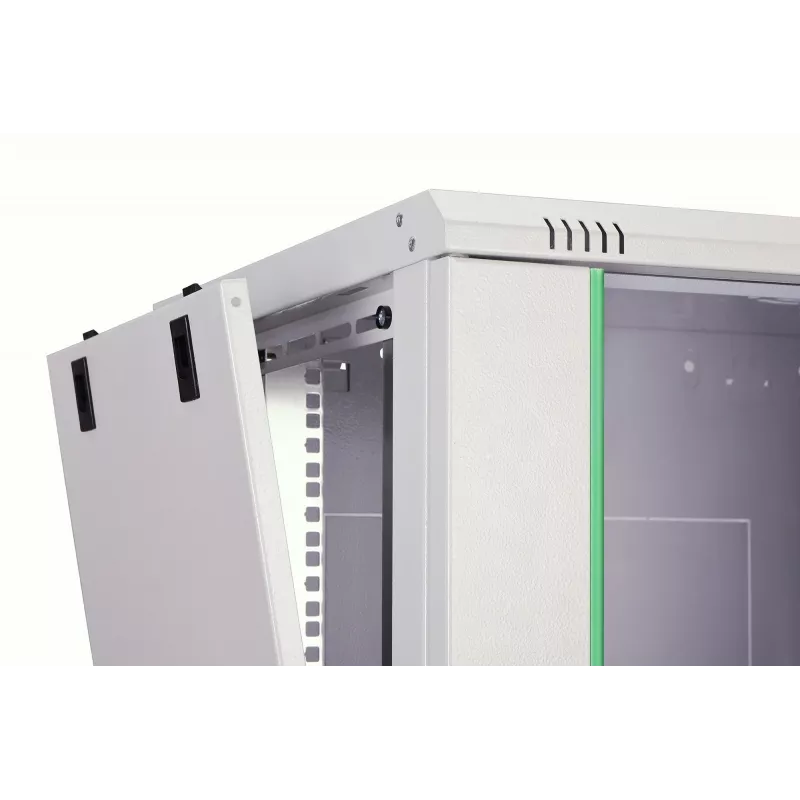

Montieren Sie die mitgelieferte Wandplatte gemäß der beiliegenden Installationsanleitung an einer tragfähigen Wand und hängen und befestigen Sie dann das Schrankgehäuse an der Platte. Installieren und justieren Sie die verzinkten 19"-Profilschienen in der erforderlichen Tiefe und verwenden Sie die Höheneinheiten-Markierungen, um die Geräte präzise zu positionieren. Führen Sie Kabel durch die vorgeprägten Ausschnitte im Dach, an der Rückseite oder im Boden und sichern Sie sie mit den integrierten Kabelmanagement-Funktionen. Installieren Sie optionale Belüftungs- oder Lüftermodule in das vorbereitete Dachfeld, wenn aktive Kühlung benötigt wird. Verwenden Sie die abschließbare Fronttür und die abnehmbaren Seitenwände für sicheren Zugang und Wartung.

Was Sie vor dem Kauf beachten sollten

• Stellen Sie sicher, dass 12U und 600 x 450 mm (BxT) Innenabmessungen Ihren Anforderungen an Gerätegröße und -tiefe entsprechen
• Bestätigen Sie, dass die maximale Traglast von 60 kg für die vorgesehenen Geräte ausreichend ist
• Stellen Sie sicher, dass der IP20-Schutz für die Installationsumgebung geeignet ist (Innenbereich, trockene Standorte)
• Seien Sie auf die Montage vor Ort und die Wandmontage mit der mitgelieferten Montageplatte vorbereitet
• Planen Sie Belüftung oder ein Lüftermodul ein, wenn die Geräte erhebliche Wärme erzeugen

Empfehlungen

Platzieren Sie den Schrank an einer stabilen Wand und verteilen Sie die montierten Geräte so, dass der Schwerpunkt nahe an der Wandplatte bleibt. Nutzen Sie die tiefenverstellbaren Schienen, um tiefere Geräte innerhalb des empfohlenen Installationsbereichs auszurichten, und sichern Sie alle Geräte und Kabel, um Zugbelastungen zu vermeiden. Bei höherer Wärmelast installieren Sie ein Dachlüfterelement und halten Sie einen Abstand für den Luftstrom durch die Lüftungsschlitze ein.
