Wandmontage-12HE-Rack-Gehäuse Eaton SRW12USDP — 600,2×647,7×636,5 mm, IP20, schwarz

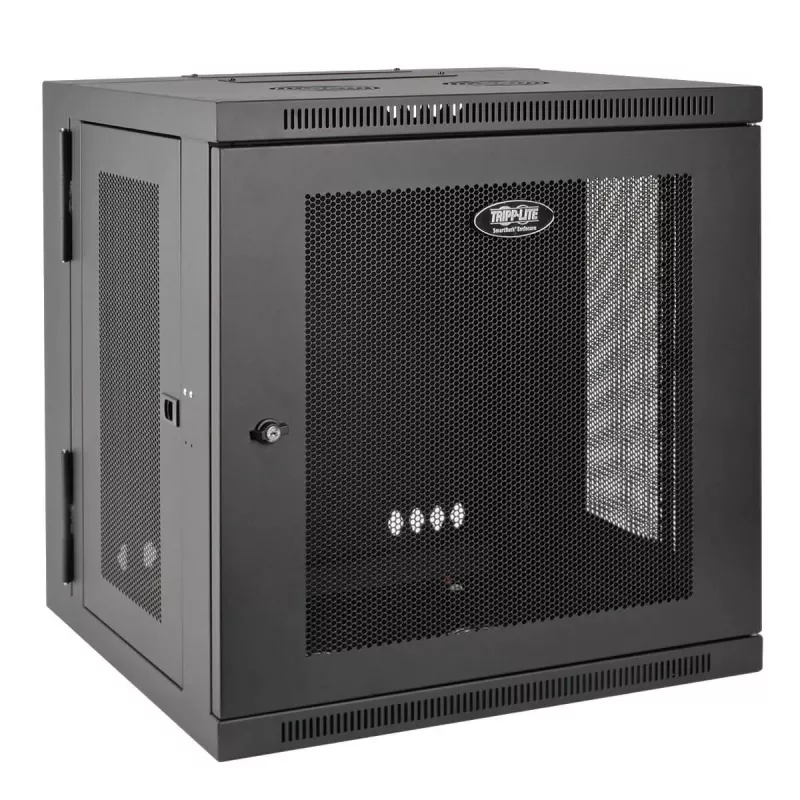

Das Eaton SRW12USDP SmartRack 12HE-USV-tiefe Wandmontage-Rack-Gehäuse ist für die Unterbringung von EIA-Standard-19-Zoll-Geräten an Orten mit begrenzter Stellfläche konzipiert. Hergestellt aus robustem Stahl mit schwarzer Pulverbeschichtung, trägt das Gehäuse bis zu 200 lb (90,7 kg) und bietet IP20-Schutz. Die Abmessungen betragen ca. B 600,2 × T 647,7 × H 636,5 mm, und es eignet sich für Netzwerk-Switches, USV-Systeme und andere Rack-Mount-Geräte, die 12HE Höhe und USV-Tiefen benötigen.

Vorteile

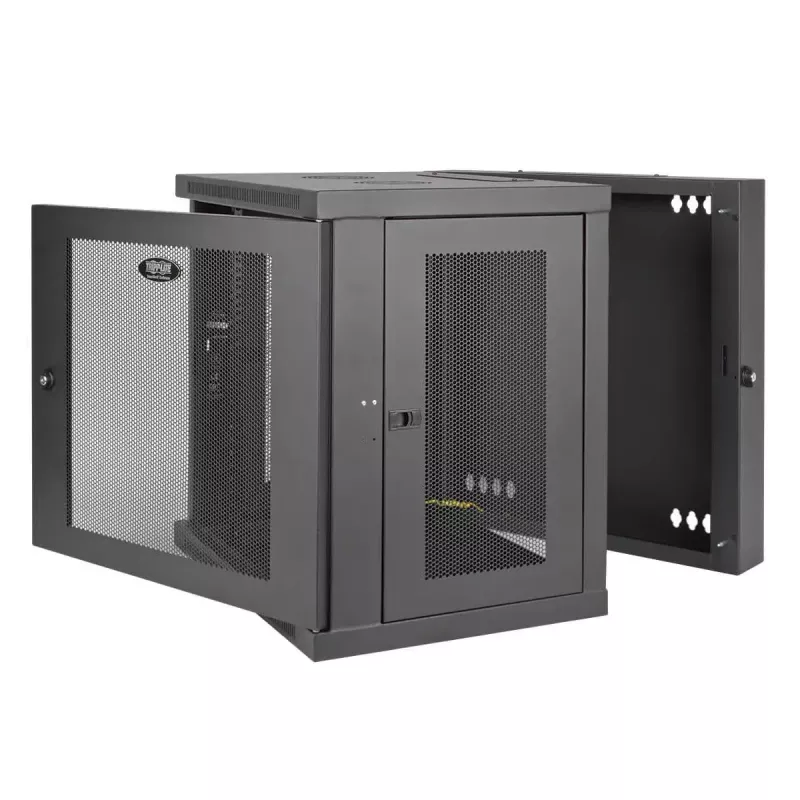

Das Gehäuse lässt sich an einem stabilen Scharnier von der Wand wegschwenken, um während Installation und Wartung einfachen Zugang zur Rückseite zu ermöglichen. Belüftete Vorder-, Oberseite, Unterseite und abnehmbare Seitenteile sorgen für freien Luftstrom, um die Geräte kühl zu halten. Türen und Seitenteile sind abschließbar, um Manipulation oder Diebstahl zu verhindern, und das umkehrbare Türdesign ermöglicht links- oder rechtsseitiges Öffnen, indem das Gehäuse vor der Montage um 180° gedreht wird. Nummerierte Rack-Einheiten, quadratische und 12-24 Gewindebohrungen sowie verstellbare vertikale Schienen (in 7/8-Zoll-Schritten) vereinfachen die Geräteinstallation und unterstützen Geräte bis zu einer Tiefe von 24,5 Zoll. Das Gehäuse wird vollständig montiert geliefert und kann an der Wand montiert oder mit einem optionalen Rollenset (SRCASTER) ergänzt werden, um Mobilfunk zu gewährleisten.

Geeignet für

• Netzwerk-Verkabelungsschränke und Telekommunikations-Edge-Standorte
• Einzelhandelsgeschäfte und Klassenzimmer mit begrenzter Stellfläche
• Kleine Server- oder USV-Installationen, die 12HE USV-tiefen Rack-Platz benötigen
• Back-Offices und IT-Räume, in denen eine sichere, belüftete Unterbringung erforderlich ist

Wichtige Spezifikationen

• Modell: Eaton SRW12USDP
• Rack-Kapazität: 12HE
• Außenabmessungen (B×T×H): 600,2 × 647,7 × 636,5 mm
• Maximale Tragfähigkeit: 200 lb (90,7 kg)
• Tiefenunterstützung: bis zu 24,5 Zoll (verstellbare vertikale Schienen)
• IP-Schutzart: IP20
• Gewicht: 28,8 kg
• Farbe: Schwarz (pulverbeschichteter Stahl)

Gebrauchsanweisung

Montieren Sie das vollständig montierte Gehäuse an einer geeigneten Wandstruktur mit für den Wandtyp und das Gehäusegewicht geeigneten Befestigungsmitteln. Drehen Sie das Gehäuse vor der Montage um 180°, falls die Tür auf der gegenüberliegenden Seite öffnen soll. Führen Sie Kabel durch die oberen oder unteren Öffnungen und befestigen Sie die Geräte an den nummerierten vertikalen Schienen unter Verwendung der vorgesehenen quadratischen oder 12-24 Gewindebohrungen; verstellen Sie die Schienen in 7/8-Zoll-Schritten, um Gerätetiefen bis zu 24,5 Zoll zu ermöglichen. Schließen Sie nach der Installation die Vordertür und die Seitenteile ab, um die Geräte zu schützen, und lassen Sie um die belüfteten Paneele herum ausreichend Platz für die Belüftung.

Empfehlungen

Für eine zuverlässige Installation stellen Sie sicher, dass die Montagewand das Gehäuse und das Gesamtgewicht der installierten Geräte tragen kann. Halten Sie ausreichend Platz für Luftstrom und ziehen Sie die Verwendung des optionalen Rollenset SRCASTER in Betracht, wenn ein mobiler Einsatz erforderlich ist. Überprüfen Sie regelmäßig Schlösser und Belüftungsöffnungen und befolgen Sie die Herstellerrichtlinien für USV- und Batterieinstallationen.
