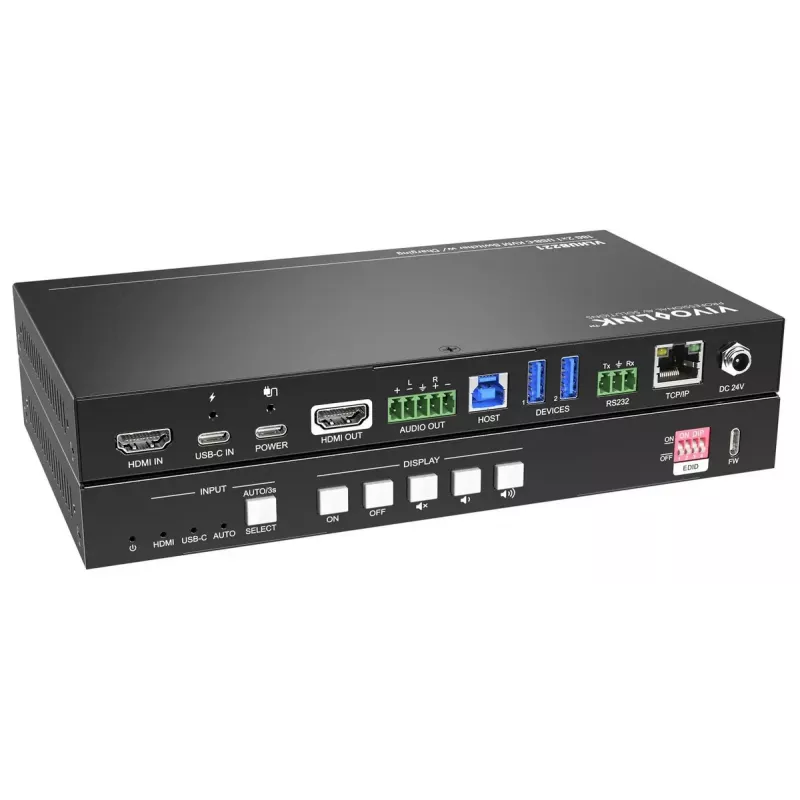

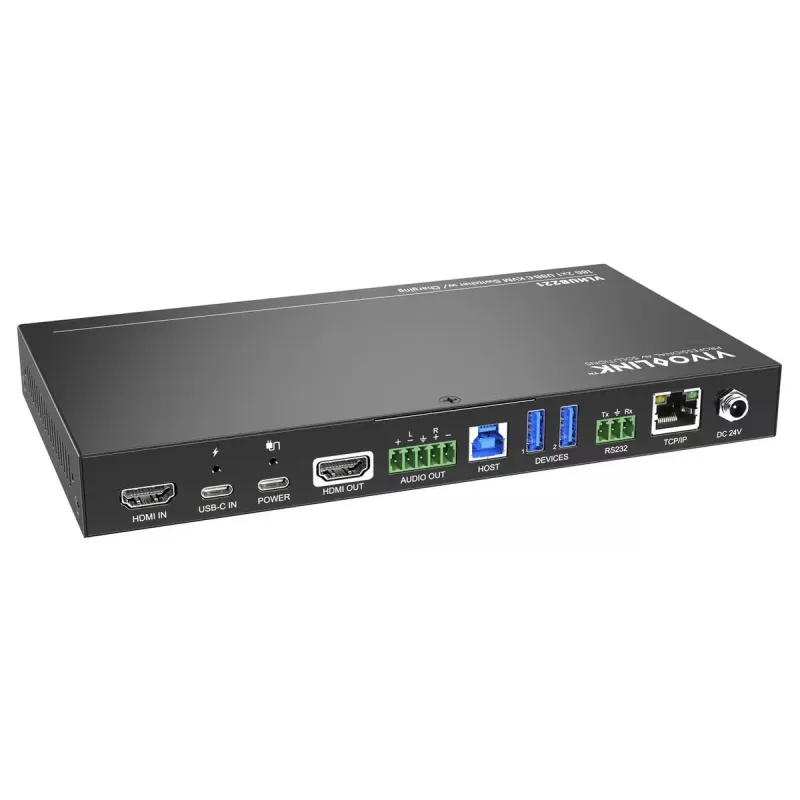

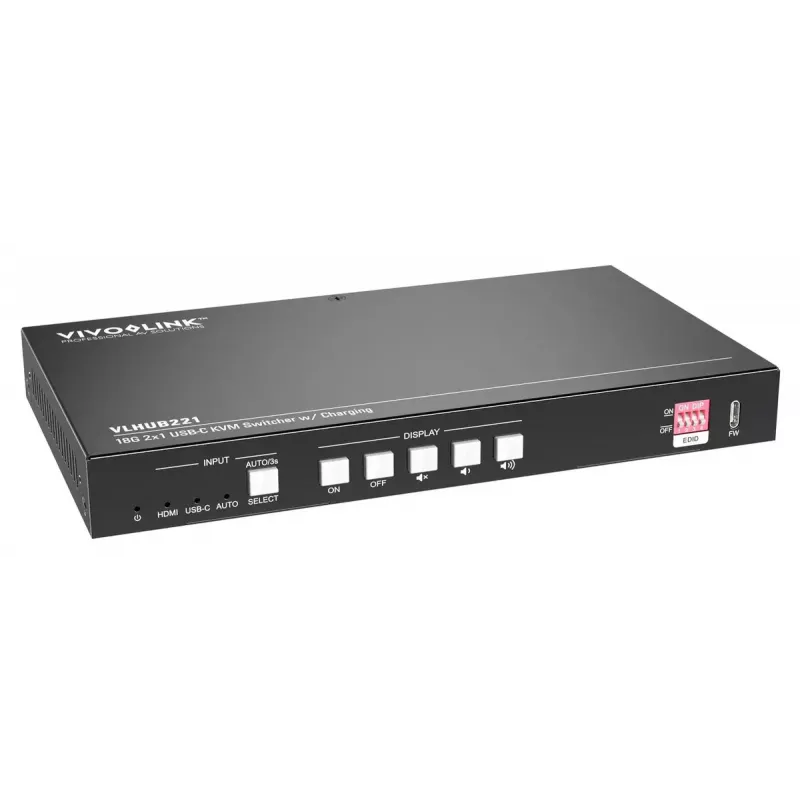

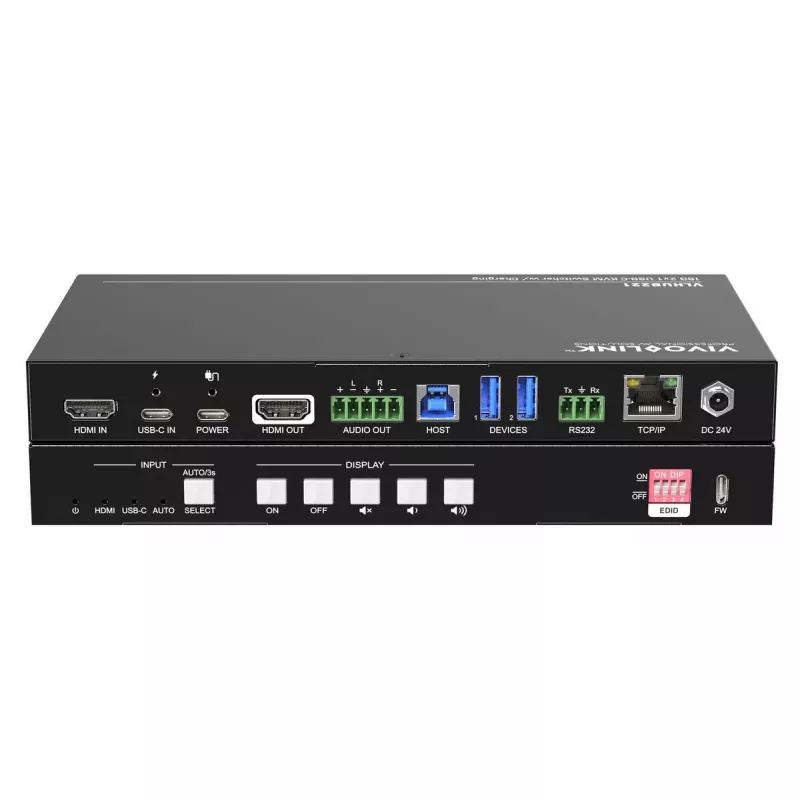

Vivolink VLHUB221 USB-Grafikadapter

Der Vivolink VLHUB221 USB-Grafikadapter ist ein kompakter 2x1 HDMI-Präsentationsumschalter und USB3.0-Hub, der für Besprechungsräume und Konferenzumgebungen entwickelt wurde. Er akzeptiert zwei HDMI- oder USB‑C/DisplayPort Alt Mode-Eingänge und gibt ein einzelnes HDMI-Signal aus, während er gleichzeitig als USB-Hub für Konferenzperipheriegeräte fungiert. Das Gerät unterstützt Videoauflösungen bis zu 4Kx2K@60Hz 4:4:4 8bit, 1080p und 3D, bietet EDID-Konfiguration über einen frontseitigen 4‑Pin-DIP-Schalter und stellt symmetrisches analoges Audio-De‑Embedding zusätzlich zum eingebetteten HDMI-Audio bereit.

Vorteile

Der VLHUB221 vereint HDMI-Umschaltung und USB-Hub-Funktionalität in einem Gerät und ermöglicht so eine einfache Quellenauswahl und zentrale Anbindung von Kameras, Mikrofonen und HID-Geräten. Er unterstützt hochwertiges 4K@60Hz-Video und Mehrkanalton, bietet Geräteerweiterung über einen USB-Typ‑B-Hostanschluss und zwei Typ‑A-Anschlüsse für Peripheriegeräte und stellt mehrere Steuerungsoptionen bereit, darunter automatische Umschaltung, frontseitige Tasten, RS‑232-Befehle und CEC-Steuerung des Displays. Die EDID-Auswahl per DIP-Schalter trägt zur Kompatibilität mit verschiedenen Displays bei.

Geeignet für

• Kleine und mittlere Besprechungsräume mit einem Display und mehreren Quellgeräten
• Konferenzumgebungen, die den Anschluss von USB-Kameras, Mikrofonen oder Tastaturen erfordern
• Präsentationsumgebungen, die eine hochauflösende HDMI-Ausgabe (bis zu 4K@60Hz) benötigen

Wichtige Spezifikationen

• Modell: Vivolink VLHUB221
• Eingänge: 2× HDMI und USB‑C/DisplayPort Alt Mode-kompatibler Eingang
• Ausgang: 1× HDMI (unterstützt bis zu 4Kx2K@60Hz 4:4:4 8bit, 1080p, 3D)
• USB: 1× USB Typ‑B (Host), 2× USB Typ‑A (HID/Peripheriegeräte)
• Audio: HDMI-eingebettetes Audio und symmetrischer analoger Audio-De‑Embedded-Ausgang
• Steuerung: AUTO-Umschaltung, frontseitige Tasten, RS‑232-Befehle, CEC-Unterstützung
• EDID: Wählbar über 4‑Pin-DIP-Schalter an der Vorderseite
• Marke/MPN/EAN: VivoLink / VLHUB221 / 5715063221211

Verwendung

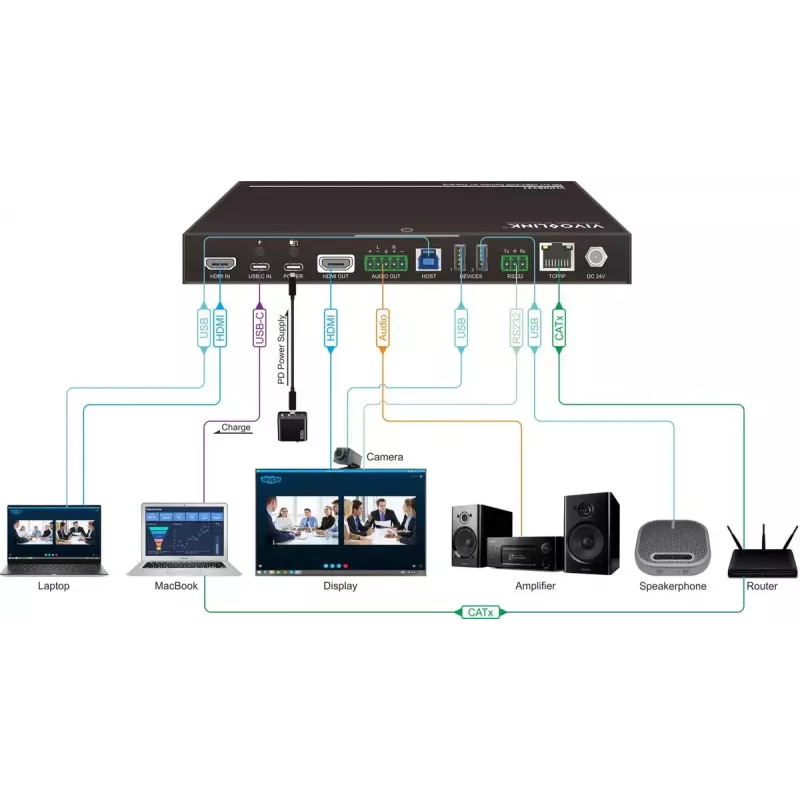

Schließen Sie Quellgeräte an die HDMI- oder USB‑C-Eingänge an, die DisplayPort Alt Mode oder DisplayLink unterstützen. Verbinden Sie den HDMI-Ausgang mit dem Display und schließen Sie USB-Peripheriegeräte (Kamera, Mikrofon, Tastatur) an die Typ‑A-Anschlüsse an. Verwenden Sie den USB-Typ‑B-Anschluss, um das Gerät bei Bedarf für die USB-Gerätedurchleitung mit einem Host-Computer zu verbinden. Konfigurieren Sie EDID über den frontseitigen 4‑Pin-DIP-Schalter entsprechend den Displayfähigkeiten. Wählen Sie den Steuerungsmodus: Stellen Sie AUTO für automatische Quellenerkennung ein oder verwenden Sie die frontseitigen Tasten oder RS‑232/CEC-Befehle für die manuelle Steuerung.

Empfehlungen

Verwenden Sie für eine zuverlässige 4K@60Hz-Leistung hochwertige HDMI-2.0-Kabel und stellen Sie sicher, dass die Quellgeräte DP Alt Mode oder DisplayLink unterstützen; legen Sie EDID entsprechend der nativen Auflösung und den Farbeinstellungen des Displays fest, um Skalierungs- oder Kompatibilitätsprobleme zu vermeiden.
