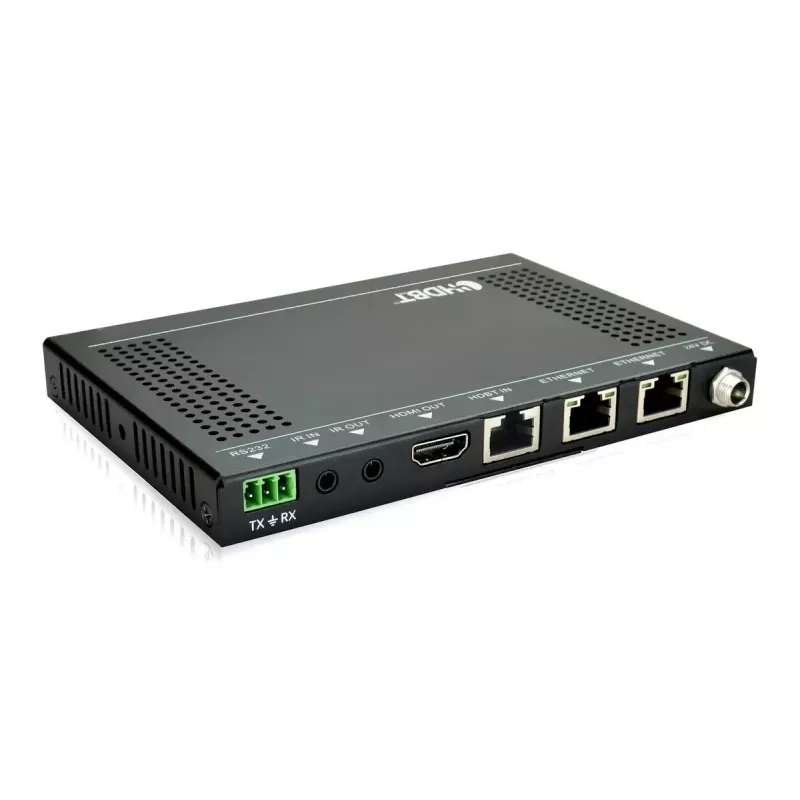

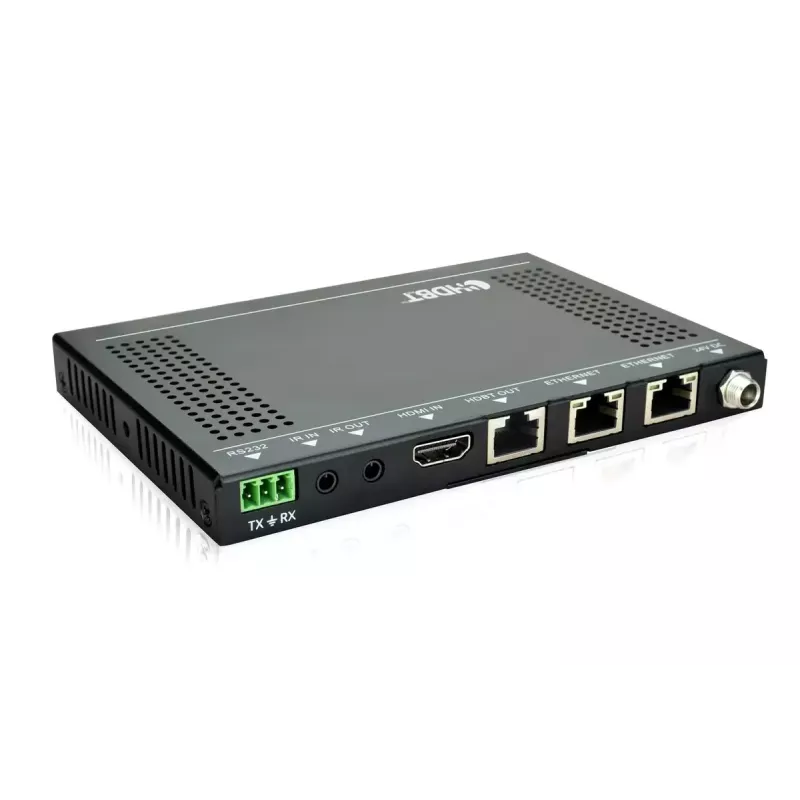

Vivolink VLHDMIEXT422 AV-Extender AV-Sender & -Empfänger Schwarz

Das VivoLink VLHDMIEXT422 ist ein AV-Sender- und Empfänger-Kit, das entwickelt wurde, um HDMI-, IR- und RS232-Steuersignale über Cat5e-Kabel zu verlängern. Das bidirektionale PoC-System (Power over Kabel) unterstützt bidirektionale IR-, RS232- und CEC-Steuerung, ist HDCP 2.2-konform und kann über ein einziges Netzteil mit Strom versorgt werden. Es unterstützt Auflösungen von bis zu 4096 x 2160 und ist für Punkt-zu-Punkt-Installationen vorgesehen, bei denen AV- und Steuersignale über große Entfernungen übertragen werden müssen.

Vorteile

Das VLHDMIEXT422 vereint Sender- und Empfängerfunktionalität in einem kompakten Kit und nutzt Cat5e-Kabel für die HDMI-Verlängerung über große Distanzen. PoC reduziert den Verkabelungsaufwand, indem eine Stromquelle beide Einheiten versorgt. Das Gerät unterstützt HDCP 2.2 und bidirektionale Steuersignale (IR und RS232), was eine zentrale Steuerung von Anzeigegeräten und Quellgeräten ermöglicht. Sein AC-Eingangsbereich (100–240 V) und das mitgelieferte Einheitenpaar machen es für eine Vielzahl von Installationsumgebungen geeignet.

Geeignet für

• Besprechungsräume und Konferenzräume
• Private AV-Installationen, bei denen Anzeigegeräte weit von den Quellen entfernt sind
• Digital Signage und Einzelhandelsdisplays
• Steuerungssystem-Integrationen, die RS232- und IR-Durchleitung erfordern

Wichtige Spezifikationen

• Modell: VivoLink VLHDMIEXT422
• Funktion: HDMI-Extender (Sender + Empfänger)
• Maximale Auflösung: 4096 x 2160 (4K)
• Kabeltyp: Cat5e
• Steuerschnittstellen: Bidirektionales IR, RS232, CEC
• HDCP: 2.2-konform
• Stromversorgung: PoC (Power over Kabel) fähig; einzelnes Netzteil im Lieferumfang; AC-Eingang 100–240 V; DC-Stromversorgungstyp
• Reichweite: Punkt-zu-Punkt bis zu 100 m bei 1080p, bis zu 70 m bei 4K

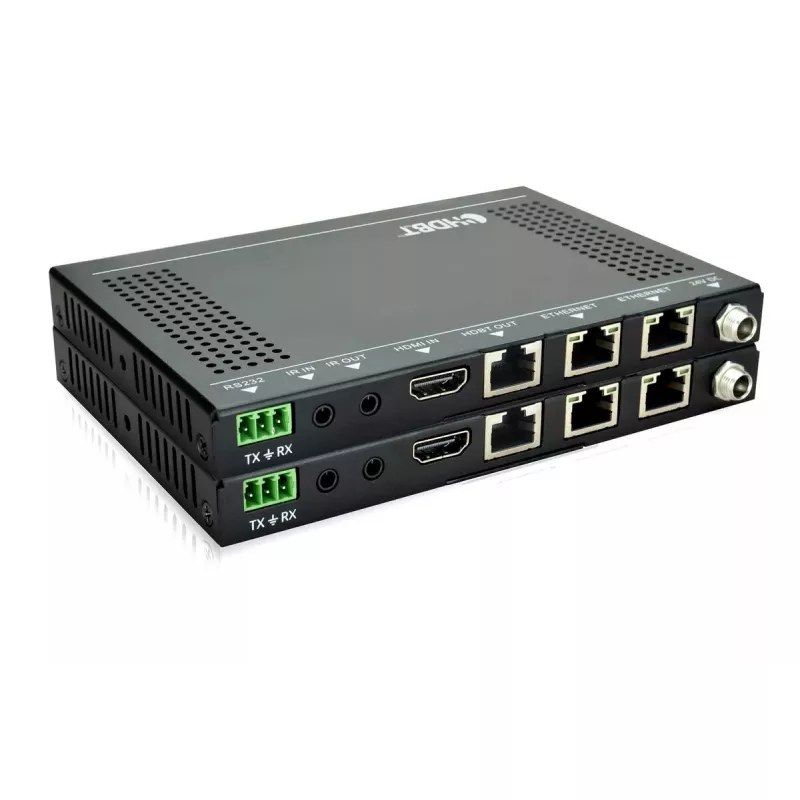

• Verpackung: Enthält 2 Einheiten (Tx und Rx)
• Abmessungen (jeweils): 184 x 159 x 152 mm (B x T x H)
• Marke: VivoLink; MPN: VLHDMIEXT422; EAN: 5706998971913

Verwendung

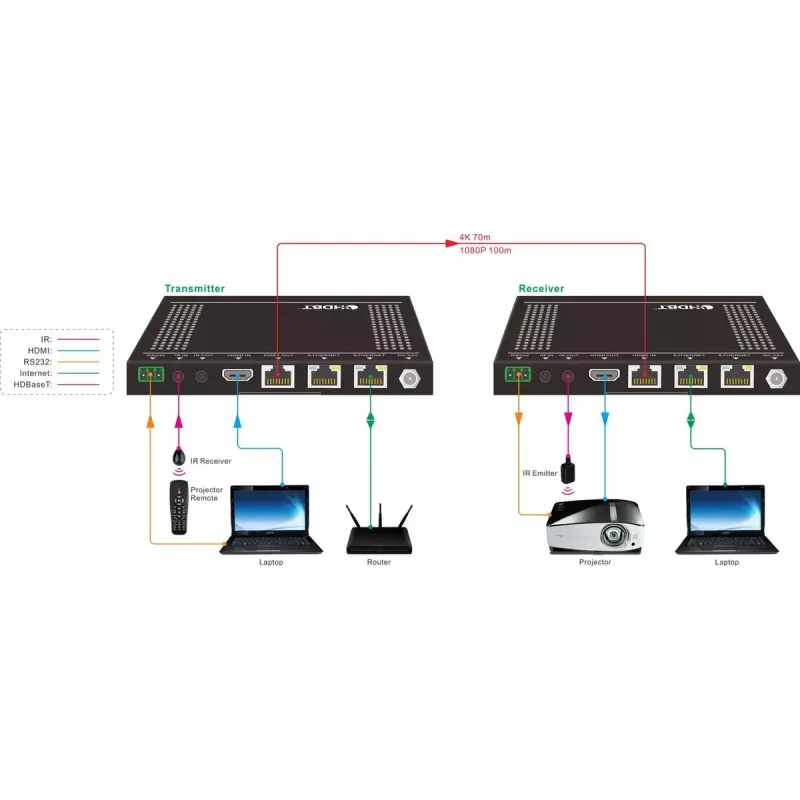

Verbinden Sie den Sender mit der HDMI-Quelle und den Empfänger mit dem Anzeigegerät über HDMI-Kabel. Verbinden Sie die beiden Einheiten mit einem Cat5e-Kabel über die dafür vorgesehenen RJ45-Ports. Bei Verwendung von PoC schließen Sie das mitgelieferte Netzteil an die dafür vorgesehene Einheit an; die andere Einheit wird über das Kabel mit Strom versorgt. Schließen Sie IR-Sender/-Empfänger und RS232-Steuerleitungen nach Bedarf für die Fernbedienung oder die Integration mit Steuerungssystemen an. Stellen Sie sicher, dass Quelle und Anzeigegerät die gewählte Auflösung unterstützen und dass HDMI-Kabel und Cat5e-Verkabelung ordnungsgemäß terminiert sind.

Empfehlungen

Verwenden Sie hochwertige Cat5e-Verkabelung und ordnungsgemäße Terminierungen für eine zuverlässige Signalübertragung. Bei Entfernungen nahe der maximalen Reichweite überprüfen Sie die Kabelqualität und minimieren Sie EMI-Quellen. Bestätigen Sie die HDCP-Kompatibilität von Quelle und Anzeigegerät, wenn geschützte Inhalte übertragen werden.
